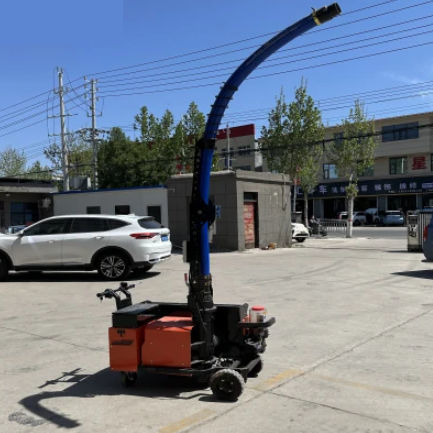

Mobile Betonpumpe YG series

für den Innenbereichfür Baustellefür Tunnel

Übersicht
Eine auskragende Betonpumpe für sekundäre Bauteile ist für das Einbringen von Sekundärbauteilen wie Stützen, Stürzen und Türrahmen an schwer zugänglichen Stellen ausgelegt. Sie erhöht die Einbringeffizienz um bis zu 70 % gegenüber manueller Handhabung und reduziert Arbeitsaufwand und Zeitkosten.

Hauptvorteile

• Haltbarkeit: Hochfeste Legierungswerkstoffe im Pumpengehäuse verhindern Verformungen unter hohen Belastungen.
• Fortschrittliches Hydrauliksystem: Präzisionsregelventile halten den Druck konstant und minimieren Rohrverstopfungen.
• Werksprüfung: Jede Maschine durchläuft vor dem Versand einen 48‑stündigen Dauertest.
• After‑Sales‑Support: Weltweite Lieferung von Ersatzteilen und technische Unterstützung für den Langzeitbetrieb.

YG‑Serie: Vergleich der Kerndaten

• YG‑300: Vertikale Förderhöhe 3 m; Horizontale Reichweite 3 m; Motorleistung 3,0 kW; Kippsteuerung Manuell; Zulässiges Zuschlagstoff 5–16 mm; Nennspannung 380V.
• YG‑400: Vertikale Förderhöhe 4 m; Horizontale Reichweite 4 m; Motorleistung 7,5 kW; Kippsteuerung Elektrisch/Manuell; Zulässiges Zuschlagstoff 5–16 mm; Nennspannung 380V.
• YG‑500: Vertikale Förderhöhe 5 m; Horizontale Reichweite 5 m; Motorleistung 7,5 kW; Kippsteuerung Elektrisch/Manuell; Zulässiges Zuschlagstoff 5–16 mm; Nennspannung 380V.

Anwendungen

• Hochbau: sekundäre Bauteile: Präzises Einbringen für Stützen und Stürze in mehrgeschossigen Gebäuden.
• Tunnelverstärkung: Geeignet für beengte Tunnelräume zur Auftragung von feinkörnigem Beton auf Bewehrungen.
• Wasserbau: Reparatur mit feinkörnigem Mörtel an Dämmen und ähnlichen Bauwerken.
• Innen‑Nivellierung: Schnelles Aufbringen von Nivellierschichten für Fußbodenheizungen und andere Innenarbeiten.

Erfolgsfall
In einem großen Wohnungsbauprojekt in Mexiko wurden fünf YG‑500 eingesetzt, um 5 m hohe Geschossdecken abzudecken. Der Auftragnehmer berichtete von einer 300%igen Steigerung der Arbeitsleistung: Tätigkeiten, die zuvor 20 Arbeiter erforderten, wurden von 4 Bedienern erledigt, wobei die Betonbeschaffenheit im Vergleich zum manuellen Einbringen verbessert wurde.

Funktionsprinzip
Die Pumpe arbeitet mit einem hydraulischen Kolbensystem: Ein Motor treibt eine Hydraulikpumpe an, die den Druck erzeugt, um den Beton durch die Leitung zu drücken. Die auskragende Trichterkonstruktion ermöglicht das Kippen, um Beton von Mischern in verschiedenen Winkeln aufzunehmen, und unterstützt den gleichmäßigen Materialfluss auch bei dichterem Zuschlagstoff.

Wartungshinweise

• Nach Gebrauch waschen: Trichter und Leitungen sofort nach dem Einsatz mit Wasser spülen, um ein Aushärten des Betons zu verhindern.
• Hydraulikflüssigkeit prüfen: Ölstand und Sauberkeit pflegen.
• Gleitstellen schmieren: Kippmechanik und Räder regelmäßig schmieren.

FAQ (ausgewählt)

• Ist die Pumpe wartungsfreundlich? Ja; tägliches Spülen von Trichter und Leitungen sowie regelmäßiger Hydraulikölwechsel gewährleisten einen zuverlässigen Betrieb.
• Worin besteht der Unterschied zwischen elektrischer und manueller Kippung beim YG‑400? Elektrische Kippung ermöglicht die Einstellung des Trichterwinkels per Tasten und verringert den Arbeitsaufwand; manuelle Kippung ist einfacher und für budgetbeschränkte Projekte geeignet.
• Welchen maximalen Stein‑Durchmesser kann die Pumpe verarbeiten? Konzipiert für feinkörnigen Beton: Zuschlagstoffe von 5 mm bis 16 mm.
• Ist sie für Innen‑Fußbodenheizung geeignet? Ja; geeignet für Innennivellierungen und Mörteltransport.

Technische Daten

• Serie: YG‑Serie (YG‑300, YG‑400, YG‑500)
• Vertikale Förderhöhe: 3 m (YG‑300), 4 m (YG‑400), 5 m (YG‑500)
• Horizontale Reichweite: 3 m (YG‑300), 4 m (YG‑400), 5 m (YG‑500)
• Motorleistung: 3,0 kW (YG‑300), 7,5 kW (YG‑400 & YG‑500)
• Kippsteuerung: Manuell (YG‑300); Elektrisch/Manuell (YG‑400, YG‑500)
• Zulässige Zuschlagstoffgröße: 5–16 mm
• Nennspannung: 380V
• Konstruktion: Auskragende Trichterkonstruktion mit Kippfunktion zur Aufnahme von Mischern in verschiedenen Winkeln
• Typische Einsatzgebiete: Einbringen von Sekundärbauteilen, Tunnelverstärkung, Wasserbau‑Reparaturen, Innennivellierung
• Effizienzangabe: Bis zu 70 % schnelleres Einbringen gegenüber manueller Handhabung (Herstellerangabe)
