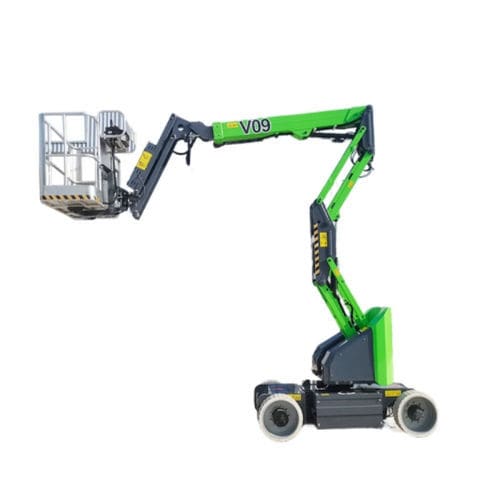

Gelenkarbeitsbühne auf Rädern

auf Reifenmobilmit Eigenantrieb

Produktübersicht Die Gelenkausleger-Arbeitsbühne von YG Machinery ist eine gelenkige Hubarbeitsbühne (auch als Z-Ausleger- oder Knickausleger-Arbeitsbühne bezeichnet), die für eine außergewöhnliche Hindernisfreiheit und flexible Positionierung aus verschiedenen Winkeln bei Arbeiten in der Höhe ausgelegt ist. Sie eignet sich sowohl für beengte Innenräume als auch für unwegsames Gelände im Freien und ist je nach betrieblichen und umgebungsbedingten Anforderungen mit Elektro- oder Dieselantrieb erhältlich. Funktionsprinzip und wichtige technische Merkmale Die Maschine verfügt über einen mehrteiligen, gelenkigen Ausleger, der über ein Hydrauliksystem mit präziser Durchflussregelung gesteuert wird, um die Auslegersegmente wie einen menschlichen Arm zu beugen und auszufahren. Intuitive Plattformsteuerungen ermöglichen die präzise Positionierung der Plattform im gewünschten Winkel und in der gewünschten Höhe. Das Sortiment reicht von kompakten kleinen Gelenkhebebühnen bis hin zu hochbelastbaren Modellen mit großer Reichweite (z. B. 60-Fuß-Gelenkhebebühne). Wesentliche Vorteile

• Unübertroffene Hindernisüberwindung: Der mehrteilige Gelenkausleger ermöglicht es, Hindernisse wie Rohre, Dachkanten oder Maschinen zu über- oder zu umfahren, um den Arbeiter direkt an den Arbeitspunkt zu bringen.
• Außergewöhnliche Vielseitigkeit: Modelle für emissions- und geräuscharme Anwendungen in Innenräumen (elektrisch) sowie für schwere Arbeiten im Außenbereich (Diesel) sind erhältlich, dazu Optionen wie spurfreie Reifen zum Schutz des Bodens.
• Vergrößerter Arbeitsradius: Größere horizontale und vertikale Reichweite im Vergleich zu vielen herkömmlichen Hubarbeitsbühnen, wodurch der Arbeitsbereich erweitert wird.
• Sicherheitsmerkmale: Lastmesssysteme, Neigungssensoren, Not-Aus, automatische Nivellierung der Arbeitsbühne, Ausleger-Endschalter und Notabsenkfunktionen für einen sicheren Betrieb.

Erweiterte Einsatzbereiche

• Industrielle Instandhaltung: Umgehung komplexer Maschinen und Rohrleitungen zur Durchführung von Reparaturen an Anlagen in großer Höhe innerhalb von Fabriken.
• Luft- und Raumfahrt: Inspektion und Wartung von Flugzeugoberflächen aus verschiedenen Blickwinkeln in Hangars.
• Energieversorgung und Telekommunikation: Wartung von Stromleitungen und Signalmasten, ohne den Verkehr zu behindern oder unter Spannung stehende Anlagen zu berühren.
• Gebäudeaußenbereiche: Glasmontage, Anstrich oder Reinigung an komplexen Fassaden und Formen.

Wichtige Wartungs- und Sicherheitsprüfungen

• Routinemäßige Schmierung: Überprüfung und Schmierung von Gelenkpunkten und Auslegerabschnitten, um eine reibungslose Bewegung zu gewährleisten.
• Überprüfung des Hydrauliksystems: Hydraulikleitungen und -anschlüsse auf Undichtigkeiten prüfen; Hydraulikflüssigkeit und Filter planmäßig austauschen, um die Stabilität zu gewährleisten.
• Prüfung des Steuerungssystems: Vor jedem Einsatz die Steuerungen der oberen und unteren Arbeitsbühne, die Endschalter und den Not-Aus-Schalter prüfen, um sicherzustellen, dass die Sicherheitsfunktionen einwandfrei funktionieren.

Parametertabelle (von der Produktseite) Maximale Arbeitshöhe: 12 m Maximale Plattformhöhe: 10 m Maximale horizontale Ausladung: 5,8 m Maximale Spannweite: 4,78 m Maximale Tragfähigkeit: 200 kg Steigfähigkeit: 25 % Mindestwenderadius: 2,16 m Fahrgeschwindigkeit (bergab): 3 km/h Fahrgeschwindigkeit (bergauf): 0,8 km/h Länge im geschlossenen Zustand: 4,35 m Schließbreite der Kabine: 1,5 m Schließhöhe: 1,99 m Plattformgröße (Länge × Breite × Höhe): 1,1 m × 0,65 m × 1,13 m Drehung der Drehscheibe: 355° Drehung der Plattform: 120° Bodenfreiheit: 0,15 m Antriebsradgröße: 0,59 × 0,19 / 0,66 × 0,17 m Gesamtgewicht: 4.700 kg Steuerspannung: 24 V Batterie: 48/320 V/Ah Ladegerät: 48/40 V/A Hydraulikbehältervolumen: 40 l Radstand: 1,65 m Technische Daten / Spezifikationen

• Maximale Arbeitshöhe: 12 m
• Maximale Plattformhöhe: 10 m
• Maximale horizontale Ausladung: 5,8 m
• Maximale Spannweite: 4,78 m
• Maximale Tragfähigkeit: 200 kg
• Steigfähigkeit: 25 %
• Mindestwenderadius: 2,16 m
• Fahrgeschwindigkeit (bergab/bergauf): 3 km/h / 0,8 km/h
• Abmessungen im eingefahrenen Zustand (L × B × H): 4,35 m × 1,5 m × 1,99 m
• Plattformgröße: 1,1 m × 0,65 m × 1,13 m
• Drehscheibe: 355°; Plattformdrehung: 120°
• Bodenfreiheit: 0,15 m
• Antriebsradgröße: 0,59 × 0,19 m oder 0,66 × 0,17 m
• Gesamtgewicht: 4700 kg
• Steuerspannung: 24 V; Batterie: 48 V / 320 Ah; Ladegerät: 48 V / 40 A
• Hydraulikbehältervolumen: 40 L; Radstand: 1,65 m
