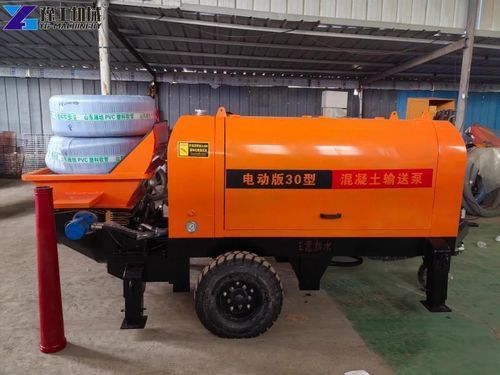

Mobile Betonpumpe YG series

für Baustellefür den Bergbaufür den Innenbereich

Übersicht
Zeit ist auf der Baustelle knapp. Dieser Leitfaden hilft Auftragnehmern, kleine tragbare Betonpumpen korrekt auszuwählen und zu betreiben, um Verstopfungen und Stillstände zu reduzieren. Fokus liegt auf Abstimmung von Mischung, Rohrführung und Maschinenparametern für zuverlässiges Fördern.

Tipps auf der Baustelle
Tipp: Beim Pumpen von Feinstein-Beton Rohrdurchmesser und Arbeitsdruck anpassen. Bei vertikaler Förderung mit 80 mm Rohr sollte der Systemdruck etwa 12–15 MPa betragen, um gleichmäßige Förderung und Vermeidung von Entmischung zu gewährleisten.

Praktische Hinweise
Gießen Sie nicht direkt Wasser in den Trichter, um eine trockene Mischung zu verflüssigen; dies trennt Feinanteile von Grobkorn und verursacht Verstopfungen an der S-Ventil-Anordnung. Verwenden Sie statt dessen wasserreduzierende Zusätze. Bei vertikalen Einsätzen Durchmesser, Druck und maximale Korngröße anpassen, um Stillstände und Entmischung zu vermeiden.

Wesentliche Spezifikationen
Wichtige Bauteile sind Förderzylinder und Kolben. Für langstreckiges oder hohes Fördern ohne Festfahren streben Sie einen Arbeitsdruck von 10–28 MPa an. Bevorzugen Sie Zylinderdurchmesser von 160–200 mm und Kolbenhub >1 m für hohen Volumenstrom bei niedrigerer Motordrehzahl.

Offenes vs. geschlossenes Hydrauliksystem
Offene Hydrauliksysteme besitzen eine unabhängige Ölpumpe und einen größeren Tank; sie sind für lange Schichten und heiße Einsatzbedingungen besser geeignet, da sie Überhitzung reduzieren. Drucksicherheitsvorrichtungen (automatische Regler) schützen Schläuche und Bauteile, indem sie bei Druckspitzen die Leistung reduzieren.

Enge Durchgänge und lange Rohrleitungen — Regeln und Warnungen
Jeder 90°-Bogen verursacht Reibungsverluste, die etwa 5 m geradem horizontalen Rohr entsprechen. Bögen minimieren und große Radius-Bögen verwenden. Bei 80 mm Rohr sind Gesteinsstücke < 2 cm zu empfehlen; bei 100 mm Rohr < 3 cm. Zielkonsistenz für enge oder schlammige Einsätze: etwa "dicker Haferbrei" — nicht zu trocken, nicht zu flüssig.

Empfehlungen nach Einsatzart

• Keller & Fußbodenheizung: Elektromotor-Antrieb — leise, keine Abgase, gleichmäßiger Durchfluss für präzises Nivellieren.
• Tunnel & Bergwerksstrecken: schmales Fahrgestell (<1,5 m) und tiefer Trichter, damit Mini-Kipper direkt einfüllen können.
• Stützmauern an Hängen: Pumpe an externe Druckluftanlage anschließen für Hochdruck-Mörtelanwendungen.

Fehlerbehebung — Schnellmaßnahmen

• Druckverlust und Schlämmeintritt an der Trichteröffnung: Verschleißplatte und Schneidring prüfen; wenn Spiel > 2 mm Schneidring ersetzen, hintere Spannbolzen nachziehen; Schneidring mit Hartstoffschweißung für längere Lebensdauer in Erwägung ziehen.
• Rohr vollständig verstopft (Rücklauf hilft nicht): Motor stoppen, Hydraulikdruck ablassen, entlang der Stahlleitung klopfen um die Verstopfung zu orten, lösen und freimachen, Rohr mit Wasser/Mörtel schmieren vor Neustart.
• Hydrauliköltemperatur >60 °C: Kühlerlamellen und Lüfter reinigen, Steuerblock auf innere Lecks prüfen, Öl wechseln wenn Verschleißschutzeigenschaften verloren sind.

Parameter (Hersteller-Tabelle)
Modell | YG-20 | YG-30 | YG-40 | YG-50
Motorleistung | 22 kW | 37 kW | 45 kW | 55 kW
Maximale Auslassdruck | (nicht angegeben) | 26 MPa | 28 MPa | 28 MPa
Theoretischer Maximaldurchsatz | (nicht angegeben) | 16–18 m³/h | 20–22 m³/h | 35 m³/h
Maximale Korngröße | (nicht angegeben) | ≤20 mm | ≤30 mm | ≤40 mm
Vertikale Förderhöhe | 40 m | 80 m | 120 m | 150 m
Horizontale Förderweite | 80 m | 140 m | 2600 m* | 300 m
Durchmesser Förderrohr | 80 mm | φ80 (100) mm | φ100 (80) mm | Φ125/100 mm
Gesamtgewicht Maschine | 1600 kg | 2200 kg | 2400 kg | 2500 kg
Abmessungen | 3400×1200×1600 mm | 3600×1500×1600 mm | 4000×1500×1550 mm | 4200×1700×1750 mm

Technische Daten

• Manufacturer / Brand: YG Machinery China
• Kommerzielle Bezeichnung: YG-Serie
• Verfügbare Modelle: YG-20, YG-30, YG-40, YG-50
• Motorleistungsbereich: 22 kW → 55 kW je nach Modell
• Maximaler Auslassdruck: bis zu 28 MPa (modellabhängig)
• Theoretischer Maximaldurchsatz: bis zu 35 m³/h (modellabhängig)
• Maximale Korngröße: bis zu ≤40 mm (modellabhängig)
• Vertikale Förderfähigkeit: 40 m → 150 m je nach Modell
• Horizontale Förderfähigkeit: 80 m → 300 m (Hinweis: 2600 m Eintrag in Tabelle für ein Modell — beim Hersteller die realen Reichweiten verifizieren)
• Unterstützte Rohrdurchmesser: 80 mm, 100 mm, 125 mm (modellabhängig)
• Gewichtsbereich der Maschine: ~1600 kg bis 2500 kg
• Abmessungen variieren je Modell (siehe Tabelle oben)
• Empfohlener Arbeitsdruckbereich: 10–28 MPa
• Empfohlener Zylinderdurchmesser für anhaltendes Volumen: 160–200 mm; Kolbenhub >1 m für höheres Volumen bei niedriger Motordrehzahl
