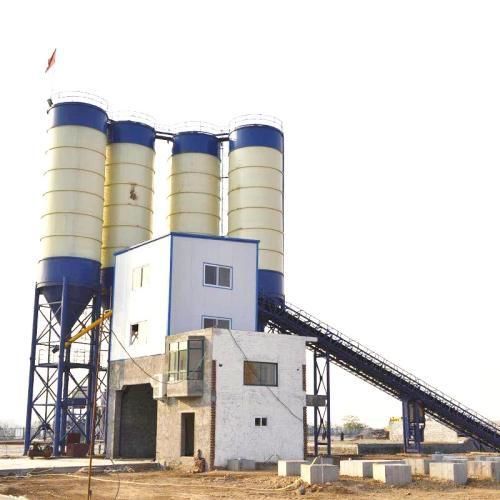

Festinstallierte Betonmischanlage YG series

kompaktmit Bandfördererkontinuierlich

Übersicht
Die Wahl der Betonmischanlage beeinflusst Zeitplan und Wirtschaftlichkeit des Projekts direkt. Die Serie YG (YG20–YG100) umfasst stationäre und mobile Anlagen für Fertigbetonlieferanten, Fertigteilproduktion, Brücken, Staudämme und Infrastrukturprojekte. Wichtige Komponenten: Zuschlagstoffdosierer, Bandförderer, Schaufel- oder Bandaufzüge, Doppelwellenmischer, Zementsilos und PLC‑basierte Steuerungssysteme. Erhältlich als Trocken‑ oder Zentralmischanlagen; Zentralmischanlagen mit Doppelwellenmischern bieten höchste Homogenität und genaue Konsistenzkontrolle.

Funktionsweise
Die Anlage mischt Sand, Kies, Zement, Wasser und Zusatzstoffe in präzisen Anteilen über Zuschlagstoffzufuhr, Zuschlagstoffwaage, Zementdosierung, Wasser/Additivdosierung und einen Mischschritt. Typischer Ablauf: Zuschlagstoffzufuhr → Zuschlagstoffwaage → Zementwaage → Wasser/Additivdosierung → Mischen (Doppelwelle o.ä.) → Entladung.

Stationär vs Mobil — Hauptunterschiede

• Stationäre Anlagen: Für langfristige Großprojekte und hohe Auslastung (z. B. HZS90, HZS120). Nutzen Bandförderer, benötigen Fundamente und bieten eine Lebensdauer von 10–15 Jahren mit Leistungen von ~60 m³/h bis >240 m³/h.
• Mobile Anlagen: Auf fahrbaren Fahrgestellen montiert (z. B. YHZS35, YHZS60). Schnelle Montage (2–3 Tage), minimale Fundamente, ideal für zeitlich begrenzte oder oft verlagerten Baustellen, reduzieren Vorbereitungs‑ und Inbetriebnahmekosten.

Anwendungen

• Gewerbliche Fertigbetonversorgung — mehrere verschraubte Silos und automatische Dosierung für schnellen Rezeptwechsel und Dauerbetrieb.
• Autobahnen, Brücken, Start- und Landebahnen — erfordern genaue Konsistenzkontrolle; Zentralmischung mit Doppelwellenmischern und Mehrkammer‑Zuschlagstoffdosierer.
• Staudämme und Wasserwirtschaft — Temperaturkontrolle des Betons durch gekühltes Wasser oder Eisdosierung möglich.
• Entlegene und kleine Infrastrukturen — kompakte mobile Anlagen mit eingebauten Wassertanks und ziehbarem Rahmen für einfachen Transport und Aufbau.

Anlagenparameter

• YG20 — Kapazität: 20 m³/h; Mischer: YG500; Zuschlagstoffzufuhr: Bandförderer; Max. Korngröße: 80/60 mm; Austragshöhe: 1,5 m; Wägegenauigkeit: Zuschlagstoffe ±2%, Zement ±1%, Wasser ±1%, Zusatz ±1%; Steuerung: Bedienpanel; Leistung: 42 kW; Gewicht: 12 t.
• YG30 — Kapazität: 30 m³/h; Mischer: YG750; Zuschlagstoffzufuhr: Bandförderer; Max. Korngröße: 80/60 mm; Austragshöhe: 1,5 m; Wägegenauigkeit: Zuschlagstoffe ±2%, Zement ±1%, Wasser ±1%, Zusatz ±1%; Steuerung: Computer; Leistung: 46 kW; Gewicht: 13 t.
• YG60 — Kapazität: 60 m³/h; Mischer: YG1500; Zuschlagstoffzufuhr: Bandförderer; Max. Korngröße: 80/60 mm; Austragshöhe: 1,5 m; Wägegenauigkeit: Zuschlagstoffe ±2%, Zement ±1%, Wasser ±1%, Zusatz ±1%; Steuerung: Computer; Leistung: 67 kW; Gewicht: 14,5 t.
• YG100 — Kapazität: 100 m³/h; Mischer: YG2000; Zuschlagstoffzufuhr: Bandförderer; Max. Korngröße: 80/60 mm; Austragshöhe: 1,5 m; Wägegenauigkeit: Zuschlagstoffe ±2%, Zement ±1%, Wasser ±1%, Zusatz ±1%; Steuerung: Computer; Leistung: 77,5 kW; Gewicht: 26 t.

FAQ — ausgewählte

• Wie berechnet man die tatsächliche Leistung: Nennleistung ist theoretisch; die reale Leistung liegt typischerweise bei 75%–85% der Nennleistung. Formel: Benötigte Kapazität = Tägliches Volumen ÷ Tägliche Arbeitsstunden ÷ 0,8.
• Versteckte Importkosten: Zusätzlich zum FOB sind Seefracht, Zoll, lokale Fundamentarbeiten, Mietgenerator bei instabiler Stromversorgung und ein Ersatzteilset für 1–2 Jahre einzuplanen.
• Schnell verschleißende Teile: Mischereinsatzplatten, Mischarme/-schaufeln, pneumatische Schmetterlingsventile und Befestigungsschrauben der Auskleidung. Hochchromlegierte Auskleidungen halten häufig ~40.000–60.000 Chargen, abhängig von der Abrasivität der Zuschlagstoffe.

Technische Daten

• Modelle: YG20, YG30, YG60, YG100 (YG‑Serie).
• Produktionsleistung: 20–100 m³/h je nach Modell.
• Passende Mischer: YG500, YG750, YG1500, YG2000.
• Zuschlagstoffzufuhr: Bandförderer.
• Maximale Korngröße: 80/60 mm.
• Austragshöhe: 1,5 m.
• Wägegenauigkeiten: Zuschlagstoffe ±2% ; Zement ±1% ; Wasser ±1% ; Zusatz ±1%.
• Steuerung: Bedienpanel oder Computer (PLC/Automatisierung).
• Gesamtleistung: 42 kW (YG20) bis 77,5 kW (YG100).
• Gesamtgewicht: 12 t bis 26 t je nach Modell.
