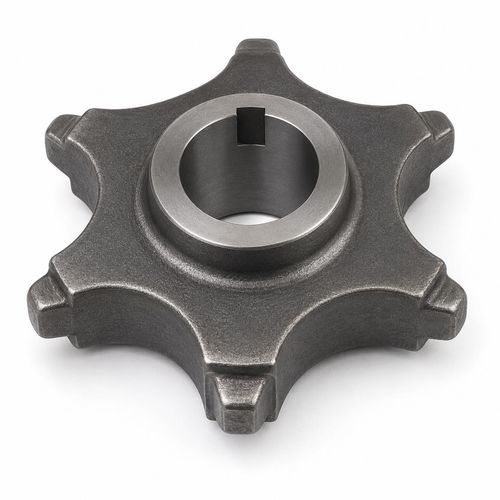

Ketten-Kettenrad

gerade verzahntgeteiltGusseisen

Produktübersicht
Zahnräder ausgelegt zum Eingriff mit DIN 764 und TOPONE LH Rundstahlketten in Schaber-, Förder- und Traktionssystemen. Erhältlich als einteiliges Bauteil oder zweiteilige Ausführung, verschraubt mit Quer-Schrauben zur einfachen Demontage. Werkstoffe: GS-800 Kugelgraphitguss; einsatzgehärteter NiCrMo-Legierungsstahl (für Schaber und Förderer); vergüteter legierter Stahl (für Traktionsförderer und schwere Anwendungen). Katalogabdeckung: Kettengrößen von 10×35 mm bis 22×86 mm, typischerweise 6–10 Zähne.

Anwendungsbereiche

• Verzahnung mit DIN 764 und TOPONE LH (CICSA LH) Rundstahlketten
• Schaber- und Dragförderer
• Traktionsförderer und Antriebsräder
• Modulare Lösungen: komplette Zahnräder oder einzelne Zahnsegmente für Reparatur und Anpassung

Technische Parameter (Auswahl)

• 10x35 DIN 764 | dp (mm): 136 | de (mm): 140 | dm (mm): 70 | sm (mm): 60 | Empf. max. Bohr-Ø (mm): 45 | Zähne: 6 | Masse (kg ≅): 2.1
• 10x35 DIN 764 | dp (mm): 157 | de (mm): 163 | dm (mm): 100 | sm (mm): 55 | Empf. max. Bohr-Ø (mm): 60 | Zähne: 7 | Masse (kg ≅): 2.8
• 13x45 DIN 764 | dp (mm): 231 | de (mm): 250 | dm (mm): 170 | sm (mm): 70 | Empf. max. Bohr-Ø (mm): 80 | Zähne: 8 | Masse (kg ≅): 13
• 14x50 LH | dp (mm): 256 | de (mm): 275 | dm (mm): 115 | sm (mm): 130 | Empf. max. Bohr-Ø (mm): 70 | Zähne: 8 | Masse (kg ≅): 10 (2)
• 16x56 DIN 764 | dp (mm): 217 | de (mm): 229 | dm (mm): 130 | sm (mm): 100 | Empf. max. Bohr-Ø (mm): 80 | Zähne: 6 | Masse (kg ≅): 11.5
• 16x56 DIN 764 | dp (mm): 287 | de (mm): 302 | dm (mm): 170 | sm (mm): 70 | Empf. max. Bohr-Ø (mm): 100 | Zähne: 8 | Masse (kg ≅): 18
• 16x64 LH | dp (mm): 248 | de (mm): 264 | dm (mm): 140 | sm (mm): 80 | Empf. max. Bohr-Ø (mm): 85 | Zähne: 6 | Masse (kg ≅): 12.5
• 16x64 LH | dp (mm): 328 | de (mm): 344 | dm (mm): 170 | sm (mm): 80 | Empf. max. Bohr-Ø (mm): 100 | Zähne: 8 | Masse (kg ≅): 22
• 18x63 DIN 764 | dp (mm): 363 | de (mm): 379 | dm (mm): 170 | sm (mm): 80 | Empf. max. Bohr-Ø (mm): 100 | Zähne: 9 | Masse (kg ≅): 38
• 22x86 LH | dp (mm): 550 | de (mm): 585 | dm (mm): 230 | sm (mm): 160 | Empf. max. Bohr-Ø (mm): – | Zähne: 10 | Masse (kg ≅): 24 (2)

Normen & Verpackung
MOQ: 1 Stück. Verpackung: Karton + Stahlpalette. Hergestellt für DIN 764 und TOPONE LH Rundstahlketten; erhältlich als einteiliges oder zweiteiliges Design mit Quer-Schrauben. Material- und Wärmebehandlungswahl richtet sich nach der Anwendung (Schaber, Förderer, Traktionssysteme). Maß- und Werkstoffprüfungen erfolgen entsprechend dem gewählten Katalogmodell.

Wesentliche Merkmale

• Produktname: Toothed Wheels
• Brand: TOPONE CHAIN
• Kompatible Ketten: DIN 764 und TOPONE LH (CICSA LH)
• Konstruktion: einteilig oder zwei Hälften, verschraubt mit Quer-Schrauben
• Materialoptionen: GS-800 Kugelgraphitguss; einsatzgehärteter NiCrMo-Legierungsstahl; vergüteter legierter Stahl
• Katalogabdeckung: 10×35 mm bis 22×86 mm
• Zähnebereich: typ. 6–10 je nach Modell
• Produktpalette: komplette Zahnräder und einzelne Zahnsegmente
• MOQ: 1 Stück
• Verpackung: Karton + Stahlpalette
• Parameter: dp, de, dm, sm, empfohlener max. Bohr-Ø, Zähnezahl, ungefähre Masse (kg)
