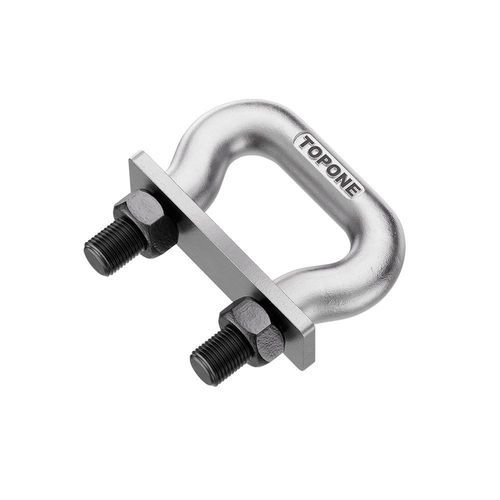

Geschmiedeter Kettenglied DIN series

für Förderkettenfür Energieführungsketten

Übersicht
DIN 745 Eimerketten und DIN 5699 Schaberketten: geschmiedete Kettenglieder ausgelegt für Eimerförderer (vertikal) und Schabenkonvejorer (flach/incliniert). Entwickelt für gleichmäßige Lastverteilung, vereinfachten Austausch von Gliedern und Verschleißfestigkeit bei Stoß- und Wechselbelastung.

Einführung
Artikel | DIN 745 Eimerkettenglied | DIN 5699 Schaberkettenglied
Typische Anwendung | Vertikale Eimerförderer | Flache oder geneigte Schaberförderer
Grundkonstruktion | Rundstahlketten mit kurzem Teilungsmaß, verbreiterte, gebohrte Flanken zur Befestigung der Eimer | Flachgliedkette mit dicken Flanken für verschweißte oder verschraubte Schaber
Übliche Teilungen | 125 mm, 160 mm, 200 mm | 142 mm, 177 mm, 250 mm
Befestigungsart | Eimer auf vorgebohrten Flankenlöchern verschraubt | Schaber verschweißt oder mit Verbindern befestigt
Hauptvorteile | Gleichmäßige Lastverteilung, schneller Gliedwechsel, hohe Stoßfestigkeit | Große Reibfläche, hohe Biege-/Torsionsfestigkeit, geeignet für lange Schaberläufe
Häufige Branchen | Zement, Getreide, Dünger (vertikale Förderer) | Metallurgie, Kokereien, Abfallverbrennung, Ascheförderung

Parameter (Übersicht)
Die Produktseite enthält detaillierte Parametermatrizen mit verfügbaren Teilungen, Gewicht pro Glied, Lochgrößen für Bolzen/Platten, Achsdurchmessern und MBK-(kN)-Werten. Typische Bolzengrößen reichen je nach Teilung und Kettengröße von M10 bis M36. Matrizen liefern numerische Tabellen zu: Teilung (mm), Gewicht (kg je Glied), Achsdurchmesser (d1, d2, d3), Plattendimensionen (h, a, l, L, D), Querschnittsmaße (S, B) und MBK (kN).

Normen & Hinweise
Hergestellt entsprechend den maßlichen und funktionalen Anforderungen von DIN 745 (Eimerketten) und DIN 5699 (Schaberketten). Die Unterschiede zwischen vertikalem Einsatz und flach/geneigtem Schabereinsatz sind oben beschrieben; konsultieren Sie die Parametermatrizen zur Auswahl der geeigneten Teilung und Bolzengröße.

Technische Daten

• Normen: DIN 745 und DIN 5699 (unterscheidbare Ausführungen für Eimer vs Schaber).
• Typische Anwendungen: vertikale Eimerförderer (DIN 745) und flache/geneigte Schaberförderer (DIN 5699).
• Konstruktion: DIN 745 — Rundstahlkurz-Teilung mit verbreiterten, gebohrten Flanken zur Befestigung verschraubter Eimer; DIN 5699 — Flachgliedkette mit dicken Flanken für verschweißte oder verschraubte Schaber.
• Übliche Teilungen: Beispiele 125 mm, 142 mm, 160 mm, 177 mm, 200 mm, 250 mm (vollständige Teilungsmatrix verfügbar).
• Verfügbare Lochgrößen für Bolzen/Platten: M10 bis M36 je nach Teilung/Kettengröße.
• Bereitgestellte Parameter: Teilung (mm), Gewicht pro Glied (kg), d1/d2/d3 Durchmesser, Plattendimensionen (h, a, l, L, D), Querschnittsmaße (S, B) und MBK (kN) für jede Konfiguration.
• Vorteile: gleichmäßige Lastverteilung, schneller Gliedwechsel, hohe Stoßfestigkeit (DIN 745); große Reibfläche, hohe Biege-/Torsionsfestigkeit, geeignet für lange Schaberläufe (DIN 5699).
• Häufige Branchen: Zement, Getreide und Dünger (vertikale Förderer); Metallurgie, Kokereien, Abfallverbrennung und Ascheförderung (Schaber).
