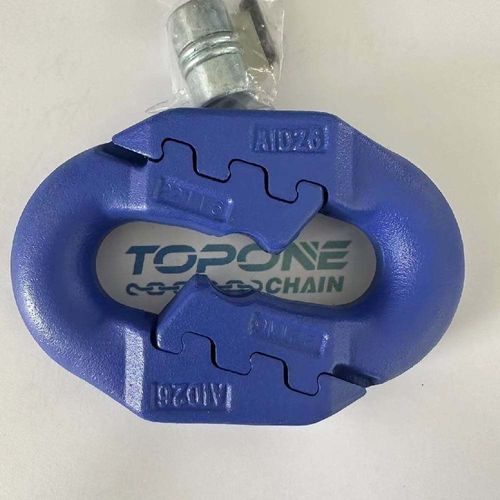

Verbindungsglied für Ketten

Übersicht
Verbindungsglieder nach DIN 22258-1, MT-T99 und einschlägigen Industriestandards. Entwickelt zum Verbinden von Ringketten (auch als Querstangen oder Vertikalringe einsetzbar) und kompakten Bergbauketten (als Querverbinder). Qualifizierungstests werden mit Prüfbelastungen von 75%–90% der Bruchlast durchgeführt.

Anwendungen

• Verbindung von Ringketten; kann als Quer- oder Vertikalring dienen
• Verbindung kompakter Bergbauketten (als Querverbinder)
• Weitere Verbindungskonfigurationen nach Vereinbarung mit TOPONE CHAIN

Abmessungen (mm)

• 22x86 — d=22, p=86, b1=24 (min), b2=85 (max), c=28, L=132, r=34, Gewicht=1,3 kg
• 26x92 — d=26, p=92, b1=29, b2=99, c=33, L=146, r=40, Gewicht=2,0 kg
• 30x108 — d=30, p=108, b1=33, b2=109, c=36, L=170, r=46, Gewicht=3,0 kg
• 34x126 — d=34, p=126, b1=36, b2=121, c=41, L=196, r=52, Gewicht=4,3 kg
• 38x126 — d=38, p=126, b1=40, b2=137, c=46, L=204, r=59, Gewicht=5,4 kg
• 38x137 — d=38, p=137, b1=40, b2=134, c=46, L=215, r=59, Gewicht=5,8 kg

Mechanische Eigenschaften

• 22x86 — Prüfbelastung: 456 kN, Bruchkraft: 540 kN, Ermüdungsfestigkeit (Zyklen): 50.000
• 26x92 — Prüfbelastung: 637 kN, Bruchkraft: 754 kN, Ermüdungsfestigkeit (Zyklen): 80.000
• 30x108 — Prüfbelastung: 848 kN, Bruchkraft: 1000 kN, Ermüdungsfestigkeit (Zyklen): 80.000
• 34x126 — Prüfbelastung: 1090 kN, Bruchkraft: 1290 kN, Ermüdungsfestigkeit (Zyklen): 80.000
• 38x126 — Prüfbelastung: 1360 kN, Bruchkraft: 1610 kN, Ermüdungsfestigkeit (Zyklen): 80.000
• 38x137 — Prüfbelastung: 1360 kN, Bruchkraft: 1610 kN, Ermüdungsfestigkeit (Zyklen): 80.000

Qualität & Prüfung

• Herstellung und Prüfungen gemäß DIN 22258-1 und MT-T99, sofern zutreffend
• Qualifizierungstests verwenden Prüfbelastungen von 75%–90% der Bruchkraft
• Angaben zur Ermüdungsfestigkeit je Größe liegen vor

Konfigurationen nach Maß

• Verbindungsglieder für andere Anwendungen können nach Kundenanforderungen gefertigt werden
• Spezifische Konfigurationen und Prüfungen auf Anfrage in Abstimmung mit TOPONE CHAIN
