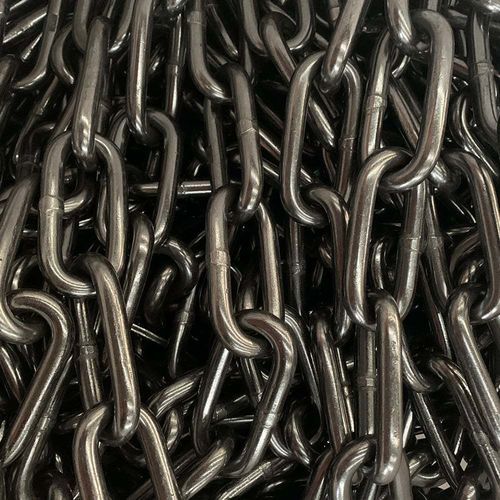

Stahl-Förderkette DIN 20637

Gliedfür die Bergbauindustrie

Übersicht
Kalibrierte und geprüfte Monorailketten mit Langgliedern aus Rundstahl für Bergbau-Suspendierungen. Hergestellt aus legiertem Stahl mit Ni, Cr, Mo und weiteren Legierungselementen; die mechanischen Werte übertreffen die ursprüngliche DIN 20637-Norm um ca. 10%.

Kurzbeschreibung
Monorailketten für den Bergbau — getestete Rundstahlketten mit Langglied, geeignet für Aufhängesysteme in Förderanlagen und Monorail-Anwendungen.

Stichwörter

• Monorails für Bergbau
• Getestetes Langglied
• DIN 20637

Parametertabelle
Kettenmaß | d x p | d (mm) | p (mm) | b1 (mm) | Prüf- Kraft (kN) | Bruchkraft (kN) | Einheitliche Dehnung bei Prüfkraft (%) max. | Einheitliche Dehnung bei Bruchkraft (%) min. | Durchbiegung F (mm) min. | Gewicht (kg/m)
16x80 | 16x80 | 16 ±0.6 | 80 ±1.5 | 22.4 +3/-0 | 60 | 180 | 1.6 | 2.0 | 21 | 4.7
18x90 | 18x90 | 16 ±0.9 | 90 ±1.5 | 25.0 +3/-0 | 100 | 250 | 1.6 | 2.0 | 23 | 6.0

Normen
DIN 20637

Technische Spezifikationen

• Produkttyp: Monorails für Bergbau (getestete Rundstahlketten für Aufhängungen, getestetes Langglied)
• Materialien: Legierter Stahl mit Ni, Cr, Mo und weiteren Legierungselementen
• Leistung: Mechanische Eigenschaften übertreffen die ursprüngliche DIN 20637-Norm um ca. 10%
• Normen: DIN 20637
• Verfügbare Kettengrößen und wichtige Parameter (Auszug):

  • 16x80 — d: 16 ±0.6 mm; p: 80 ±1.5 mm; b1: 22.4 +3/-0 mm; Prüfkraft: 60 kN; Bruchkraft: 180 kN; Dehnung bei Prüfkraft (max): 1.6%; Dehnung bei Bruchkraft (min): 2.0%; Durchbiegung F min: 21 mm; Gewicht: 4.7 kg/m
  • 18x90 — d: 16 ±0.9 mm; p: 90 ±1.5 mm; b1: 25.0 +3/-0 mm; Prüfkraft: 100 kN; Bruchkraft: 250 kN; Dehnung bei Prüfkraft (max): 1.6%; Dehnung bei Bruchkraft (min): 2.0%; Durchbiegung F min: 23 mm; Gewicht: 6.0 kg/m
