Kette für Antrieb

MitnahmeAntriebsKohlenstoffstahl

Übersicht

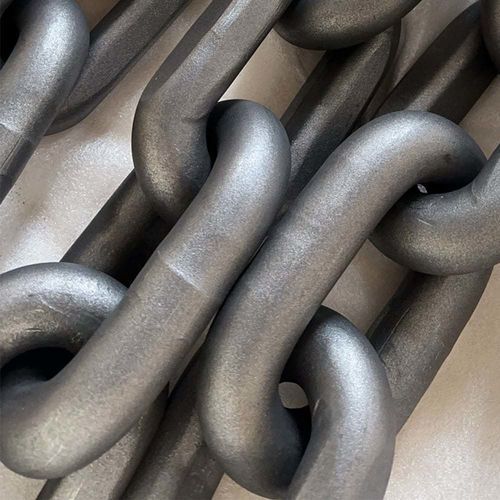

Die Rundgliedkette nach DIN 22252 ist eine schwer belastbare Kette für Bergbau- und Schüttgutförderanwendungen. Sie wird nach definierten Normen gefertigt und bietet die für Förder- und Schneidaggregate geforderte Zugfestigkeit, Verschleißfestigkeit und Maßgenauigkeit.

Einführung
Die Rundgliedkette DIN 22252 (Rundstahlgliedkette, Bergbau-Förderkette) wird nach der DIN 22252 Spezifikation hergestellt. Übliche Werkstoffe sind Kohlenstoff- und legierte Stähle, die für Zugfestigkeit und Ermüdungswiderstand ausgewählt werden. Ketten sind in verschiedenen Größen und Güten verfügbar und werden mit Zahnrädern und Anbauteilen in Kettenantriebssysteme integriert.

Anwendungen

• Armierte Flurförderer / Frontförderer (Armoured Face Conveyors, AFC)
• Bühnenlader auf Träger (Beam Stage Loaders, BSL)
• Roadheader-Maschinen und Schneidausrüstungen
• Kohlepflüge und Hilfsantriebe von Schlägel- und Schneidaggregaten
• Andere schwere Maschinen, die Rundglied-Bergbauketten benötigen

Normen
Produktion nach DIN 22252 oder PN-G-46701 oder GB/T-12718 oder GOST 25996.

Materialien & Oberflächenbehandlungen

• Materialien: Kohlenstoffstahl, hochkohlenstoffhaltiger Stahl, Mangansstahl, 20MN2, 25mnV, 23MnNiCrMo54
• Behandlungen: Wärmebehandlung, Einsatzhärten, Brünieren, Elektrophorese, Sandstrahlen

Abmessungen (Auswahl)
Chain Size (d x p) | Durchmesser d (mm) | Teilung P (mm) | b1 min. (mm) | b2 max. (mm) | Gewicht (kg/m)
14 x 50 | 14 ±0.4 | 50 ±0.5 | 17 | 48 | 4.0
18 x 64 | 18 ±0.5 | 64 ±0.5 | 21 | 60 | 6.6
19 x 64.5 | 19 ±0.6 | 64.5 ±0.6 | 22 | 63 | 7.4
22 x 86 | 22 ±0.7 | 86 ±0.9 | 26 | 73 | 9.5
24 x 86 | 24 ±0.7 | 86 ±0.9 | 28 | 79 | 11.6
24 x 87.5 | 24 ±0.7 | 87.5 ±0.9 | 28 | 79 | 11.5
26 x 92 | 26 ±0.8 | 92 ±0.9 | 30 | 85 | 13.7
30 x 108 | 30 ±0.9 | 108 ±1.1 | 34 | 97 | 18.0
34 x 126 | 34 ±1.0 | 126 ±1.3 | 38 | 110 | 22.7
38 x 126 | 38 ±1.1 | 126 ±1.4 | 42 | 121 | 30.1
38 x 137 | 38 ±1.1 | 137 ±1.4 | 42 | 121 | 29.0
42 x 137 | 42 ±1.1 | 137 ±1.4 | 48 | 137 | 36.9
42 x 146 | 42 ±1.1 | 146 ±1.5 | 48 | 137 | 36.0

Mechanische Eigenschaften (Auszüge)
Die Tabelle der mechanischen Eigenschaften enthält Prüfkräfte, Mindestbruchkräfte, Dehnungen bei Prüf- und Bruchkraft, Durchbiegung und Ermüdungsfestigkeit je Kettengröße und Güte. Beispielauszüge:
Chain Size | Grade | Test Force (kN) | Breaking Force min. (kN) | Elongation at test force max (%) | Elongation at breaking force min (%) | Deflection f min. (mm) | Fatigue Resistance (cycles)
14 x 50 | B | 150 | 190 | 1.4 | 14 | 14 | 50,000
14 x 50 | C | 200 | 250 | 1.6 | 14 | 14 | 70,000
14 x 50 | C++ | 200 | 280 | 1.6 | 18 | 14 | 90,000
18 x 64 | B | 260 | 320 | 1.4 | 14 | 18 | 50,000
18 x 64 | C | 330 | 410 | 1.6 | 14 | 18 | 70,000
18 x 64 | C++ | 330 | 460 | 1.6 | 18 | 14 | 90,000
22 x 86 | B | 380 | 490 | 1.4 | 14 | 22 | 50,000
22 x 86 | C | 490 | 610 | 1.6 | 14 | 22 | 70,000
22 x 86 | C++ | 490 | 680 | 1.6 | 18 | 14 | 90,000
26 x 92 | B | 540 | 670 | 1.4 | 14 | 26 | 50,000
26 x 92 | C | 640 | 850 | 1.6 | 14 | 26 | 70,000
26 x 92 | C++ | 700 | 960 | 1.6 | 18 | 16 | 90,000
30 x 108 | C | 850 | 1130 | 1.6 | 14 | 30 | 70,000
30 x 108 | C++ | 950 | 1280 | 1.6 | 18 | 30 | 90,000
34 x 126 | C | 1080 | 1450 | 1.6 | 14 | 34 | 70,000
34 x 126 | C++ | 1200 | 1650 | 1.6 | 18 | 34 | 90,000
38 x 126 / 38 x 137 | C | 1360 / 1500 | 1810 / 2040 | 1.6 | 18 | 38 | 70,000
38 x 126 / 38 x 137 | C++ | 1500 / 1700 | 2040 / 2270 | 1.9 | 16 | 38 | 90,000
42 x 137 / 42 x 146 | C | 1660 / 1800 | 2200 / 2500 | 1.6 | 18 | 42 | 70,000
42 x 137 / 42 x 146 | C++ | 1800 / 2070 | 2500 / 2770 | 1.9 | 16 | 42 | 90,000

Hinweis
Alle korrosionsschützenden Beschichtungen verringern die mechanischen Eigenschaften; geben Sie Beschichtung und geforderte Güte bei der Bestellung an. Weitere Größen und Sondergüten können nach Kundenvorgabe gefertigt werden.

Eigenschaften / technische Spezifikationen

• Bezeichnung / Modell: DIN 22252
• Produkttyp: Rundglied-Bergbaukette / Rundstahlgliedkette
• Normen: DIN 22252, PN-G-46701, GB/T-12718, GOST 25996
• Materialien: Kohlenstoffstahl, hochkohlenstoffhaltiger Stahl, Mangansstahl, 20MN2, 25mnV, 23MnNiCrMo54
• Behandlungen: Wärmebehandlung, Einsatzhärten, Brünieren, Elektrophorese, Sandstrahlen
• Anwendungen: Armoured Face Conveyors, Beam Stage Loaders, Roadheader-Maschinen, Kohlepflüge, schwere Maschinen
• Abmessungs- und mechanische Eigenschaftstabellen für mehrere Kettengrößen verfügbar (Beispiele oben)
• Passung/Anpassung: Weitere Größen und Güten nach Kundenanforderung
