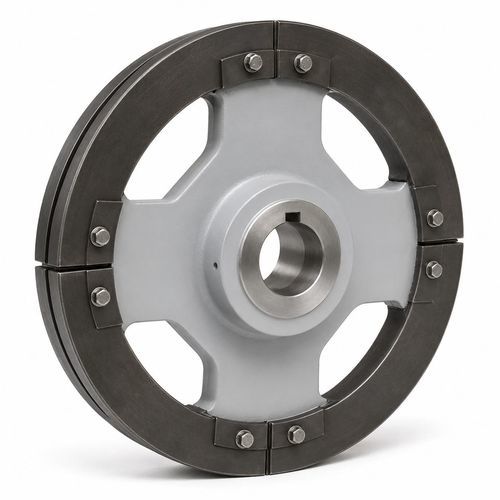

Einteiliges Rad

Kohlenstoffstahlglattfür Karton

Produktübersicht
Glatte segmentierte Kettenräder sind für Eimeraufzüge und Förderbänder ausgelegt, die mit runden Stahlketten DIN 764, DIN 766 oder CICSA LH betrieben werden. Sie sind zudem kompatibel mit Schäkel DIN 5699 und DIN 745, ATS-Eimerschellen und ALH/BLH-Schaberbefestigungen. Austauschbare flache Laufsegmente bestehen aus C45-Stahl und werden induktionsgehärtet, um die Verschleißfestigkeit zu erhöhen. Ein geschweißter Stahlnabenkörper verfügt über Auslassöffnungen zur Materialentladung, um Staubansammlungen zu verhindern. Das Bohrungsloch wird nach Wellendimensionen bearbeitet und kann eine Keilnut enthalten oder für eine keilfreie Spannvorrichtung vorbereitet werden. Die segmentierte Bauweise erlaubt den Austausch verschlissener Laufsegmente, ohne das komplette Rad zu ersetzen.

Einführung
Diese glatten segmentierten Räder bieten Kettenunterstützung und Führung in Eimeraufzügen und Schüttgutförderern. Die glatte Lauffläche (ohne Zahnprofil) eignet sich für runde Stahlketten, Eimerklinken und Schaberbefestigungen, die über den Rand laufen. Austauschbare Segmente auf einer geschweißten Nabe reduzieren Instandhaltungskosten und Ausfallzeiten durch teilweisen Austausch der Lauffläche.

Öffnungen in der Nabe ermöglichen die Ableitung von Staub und loses Material anstatt deren Ansammlung rund um das Rad, was einen stabilen Kettenlauf beim Transport von Pulvern, Asche, Getreide, Mineralien und anderen Schüttgütern unterstützt.

Die Wellenbohrung wird gemäß den Installationsanforderungen bearbeitet; das Rad kann über eine konventionelle Keilverbindung oder eine keilfreie Spannvorrichtung montiert werden. Standard-Nenndurchmesser im Katalog reichen von 450 bis 800 mm, standardmäßig abgedeckte Kettendurchmesser liegen zwischen 13 und 26 mm; andere Durchmesser sind auf Anfrage erhältlich.

Parameter (Tabelle)
Code | Nenndurchmesser D (mm) | Teilkreisdurchmesser Dp (mm) | Kettendurchmesser DIN 764 / DIN 766 (mm) | TOPONE LH Kettendurchmesser (mm) | D1 (mm) | A (mm) | C (mm) | E (mm) | Masse pro Rad (kg ≅)
450/13 | 450 | 453 | 13 | – | 440 | 20 | 60 | 120 | 100
450/14 | 450 | 454 | – | 14 | 440 | 20 | 60 | 120 | 100
450/16 | 450 | 456 | 16 | – | 440 | 22 | 62 | 120 | 100
460/16 | 460 | 461 | 16 | – | 445 | 22 | 62 | 120 | 100
500/13 | 500 | 503 | 13 | – | 490 | 20 | 60 | 120 | 110
500/14 | 500 | 504 | – | 14 | 490 | 20 | 60 | 120 | 110
500/16 | 500 | 506 | 16 | – | 490 | 22 | 62 | 120 | 110
500/18 | 500 | 508 | 18 | – | 490 | 25 | 65 | 120 | 110
540/13 | 540 | 543 | 13 | – | 530 | 20 | 60 | 120 | 120
540/16 | 540 | 546 | 16 | 16 | 530 | 22 | 62 | 120 | 120
560/16 | 560 | 561 | 16 | 16 | 545 | 22 | 62 | 120 | 130
600/16 | 600 | 601 | 16 | 16 | 585 | 22 | 62 | 130 | 140
630/16 | 630 | 631 | 16 | 16 | 615 | 22 | 62 | 130 | 145
630/18 | 630 | 633 | 18 | – | 615 | 25 | 75 | 130 | 155
630/19 | 630 | 634 | – | 19 | 615 | 25 | 75 | 130 | 155
630/20 | 630 | 635 | 20 | – | 615 | 25 | 75 | 130 | 155
630/22 | 630 | 632 | – | 22 | 610 | 28 | 78 | 130 | 160
650/16 | 650 | 651 | 16 | 16 | 635 | 22 | 62 | 140 | 150
650/18 | 650 | 653 | 18 | – | 635 | 25 | 75 | 140 | 170
650/19 | 650 | 654 | – | 19 | 635 | 25 | 75 | 140 | 170
650/22 | 650 | 657 | – | 22 | 635 | 27 | 77 | 140 | 175
700/19 | 700 | 704 | – | 19 | 685 | 25 | 75 | 150 | 200
700/22 | 700 | 702 | – | 22 | 680 | 28 | 78 | 150 | 200
700/26 | 700 | 706 | 26 | 26 | 680 | 32 | 92 | 150 | 210
800/22 | 800 | 802 | – | 22 | 780 | 28 | 78 | 150 | 240
800/23 | 800 | 803 | 23 | – | 780 | 30 | 80 | 150 | 240
800/26 | 800 | 801 | 26 | 26 | 775 | 32 | 92 | 150 | 250

Standards

• Name: Plain Segmented Chain Wheels
• MOQ: 1 Stück
• Verpackung: Karton + Stahlpalette
• Fertigungsstandards: Hergestellt zur Anpassung an runde Stahlketten nach DIN 764 und DIN 766, Schäkel nach DIN 5699 und DIN 745 oder TOPONE LH-Ketten mit ATS-Eimerbefestigungen und ALH/BLH-Schaberbefestigungen. Austauschbare flache Segmente aus induktionsgehärtetem C45-Stahl. Rad mit geschweißtem Stahlnabenkörper und Materialentladungsöffnungen. Bohrung kann für Keilnut oder Spannvorrichtung bearbeitet werden.
• Prüfstandards: Im Katalog nicht spezifiziert; Radabmessungen, Kettenkompatibilität und bearbeitete Bohrungsanforderungen sind entsprechend dem gewählten Katalogmodell und den Kundenspezifikationen zu bestätigen.
• Anwendungsstandards: Geeignet für Eimeraufzüge und Förderer mit runden Stahlketten DIN 764, DIN 766 oder CICSA LH. Kompatibel mit Schäkel DIN 5699 und DIN 745, ATS-Eimerbefestigungen und ALH/BLH-Schaberbefestigungen.
• Wartungsstandards: Flache Laufsegmente sind abnehmbar und austauschbar; Segmente und ketteberührende Flächen bei planmäßiger Wartung auf Verschleiß prüfen und verschlissene Segmente durch passende Komponenten ersetzen.

Merkmale / technische Daten

• Austauschbare flache Laufsegmente: C45-Stahl mit Induktionshärtung zur Verbesserung der Verschleißfestigkeit.
• Nabe: geschweißte Stahlnabe mit Materialauslassöffnungen zur Verhinderung von Staub- und Schüttgutansammlungen.
• Bohrung: nach Wellendimensionen bearbeitet; kann eine Keilnut enthalten oder für eine keilfreie Spannvorrichtung vorbereitet werden.
• Kompatibilität: Entwickelt für DIN 764 / DIN 766 / CICSA LH runde Stahlketten; kompatibel mit Schäkel DIN 5699 und DIN 745; ATS-Eimerbefestigungen; ALH/BLH-Schaberbefestigungen.
• Konstruktion: Segmentierter Aufbau ermöglicht den Austausch verschlissener Laufabschnitte ohne Ersatz des gesamten Rades.
• Standard-Nenndurchmesser (Katalog): 450 mm bis 800 mm. Standard abgedeckte Kettendurchmesser: 13 mm bis 26 mm. Andere Durchmesser auf Anfrage erhältlich.
• Typische D1-Abmessungen (Bohrung außen / Nabe) und Massebeispiele in der Parametertabelle; Masse pro Rad etwa 100 kg bis 250 kg je nach Modell.
• Verpackung: Karton + Stahlpalette.
