Ketten-Kettenrad

geteiltGusseisenStahl

Einführung

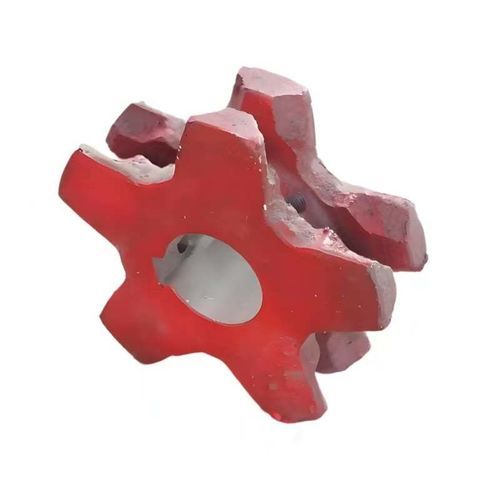

Taschenräder sind Antriebs-/Führungsräder, die so ausgeführt sind, dass sie DIN 764- und TOPONE LH-Rundstahlketten durch profiliert ausgeformte Taschen an der Radaußenkante aufnehmen. Jede Tasche entspricht dem Kettenquerschnitt und gewährleistet positives Einrasten sowie kontrollierten Kettenlauf. Die Katalogmodelle decken Kettengrößen von 10 × 35 mm bis 23 × 80 mm ab, üblicherweise mit 6–9 Taschen.

Materialien

• GS-800 kugelgraphitierte Guss-Fe
• Spezial gehärteter NiCrMo-Legierungsstahl (empfohlen für Schaber und verschleißbeanspruchte Förderteile)
• Tauchgehärteter und angelassener Legierungsstahl (für Zugförderer und schwere Anwendungen)

Konstruktion & Merkmale

• Erhältlich als einteiliges Drehteil oder als zweiteilige Ausführung, zusammengesetzt mit Quer-Schrauben zur erleichterten Demontage und Wartung
• Taschenförmige Aufnahme führt Rundstahlketten ohne vorstehende Zähne und reduziert lokale Kontaktspannungen
• Jede Tasche ist passend zur jeweiligen Kettengröße bearbeitet, um präzise Führung zu gewährleisten

Parameter (Katalogmodelle)
Chain | dp (mm) | de (mm) | dm (mm) | sm (mm) | Suggested Max. Bore Ø (mm) | No. of Pockets | Mass (kg ≅)
10x35 DIN 764 | 157 | 176 | 88 | 55 | 50 | 7 | 5.2
13x45 DIN 764 | 203 | 230 | 120 | 70 | 70 | 7 | 11.7
13x45 DIN 764 | 259 | 282 | 150 | 80 | 100 | 9 | 18
14x50 LH | 193 | 212 | 120 | 70 | 70 | 6 | 9.5
16x56 DIN 764 | 252 | 280 | 130 | 100 | 80 | 7 | 23
18x63 DIN 764 | 244 | 274 | 168 | 100 | 95 | 6 | 24
18x63 DIN 764 | 284 | 322 | 147 | 90 | 95 | 7 | 27
18x63 DIN 764 | 363 | 390 | 200 | 120 | 130 | 9 | 58
19x75 LH | 290 | 314 | 160 | 110 | 110 | 6 | 25
20x70 DIN 764 | 359 | 400 | 180 | 115 | 140 | 8 | 55
23x80 DIN 764 | 411 | 450 | 200 | 135 | 140 | 8 | 85
22x86 LH | 333 | 400 | 160 | 130 | 135 | 6 | 89

Normen & Verpackung

• Name: Pocket Wheels
• MOQ: 1 Stück
• Verpackung: Karton + Stahlpalette
• Herstellungsstandards: gefertigt zur Anpassung an DIN 764- und TOPONE LH-Rundstahlketten; erhältlich als einteilig oder zweiteilig mit Quer-Schrauben
• Prüfhinweise: Radabmessungen, Taschengeometrie und Materialwahl entsprechen dem gewählten Katalogmodell; im Katalog werden keine separaten Prüfstandards angegeben
• Anwendungsbereiche: geeignet für Schaberanlagen, Förderer und Zuganwendungen mit Rundstahlketten; Materialwahl abhängig von Verschleiß und Belastung
• Wartung: zweiteilige Ausführung mit Quer-Schrauben erleichtert Demontage zu Inspektions- und Austauschzwecken

Technische Merkmale / Spezifikationen

• Produktname: Pocket Wheels
• Brand: TOPONE Chain
• Geeignete Kettennormen: DIN 764 und TOPONE LH
• Konstruktion: einteilig oder zweiteilig, montiert mit Quer-Schrauben
• Materialien: GS-800 kugelgraphitierter Guss; gehärteter NiCrMo-Legierungsstahl; getemperter und angelassener Legierungsstahl
• Kataloggrößenbereich: 10 × 35 mm bis 23 × 80 mm
• Anzahl Taschen (Katalog): typ. 6–9 je nach Modell
• MOQ: 1 Stück
• Verpackung: Karton + Stahlpalette
