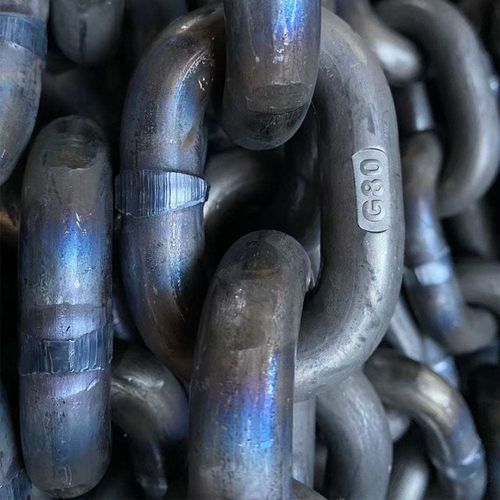

Verschleißfeste Rundgliedkette für industrielle Fördersysteme, Hebe‑ und Schwerlastanwendungen. Marke: TOPONE CHAIN. Verfügbare Wärmebehandlungs‑Klassen: LTT (G90), QO (G60), C‑N (G40). Standardgrößen von 14 x 50 bis 42 x 146 (d x P).

Wärmebehandlungen und mechanische Eigenschaften

• LTT (G90): Niedertemperaturanlassen unterhalb A1 zur Erhöhung der Bruchlast und Härte bei Reduzierung der Dehnung. Typische Härte ≈ 40–42 HRC (~390 HB). Dehnung ≈ 14 %.
• QO (G60): Nur Abschrecken (oberhalb AC3) zur Erhöhung der Gesamt‑Härte; verringerte Dehnung und teilweise Bruchlastverlust. Typische Härte ≈ 45–47 HRC (~450 HB). Dehnung ≈ 10 %.
• C‑N (G40): Carbonitridieren erzeugt eine harte Oberflächenschale (Tiefe bis ~15 % des Kettendurchmessers) mit sehr hoher Oberflächenhärte (bis ≈64 HRC / ~800 HV) und einem weicheren Kern; relative Dehnung des Kerns ≈ 1–3,5 %.

Abmessungen & Gewicht (ausgewählte Größen)

• 14 x 50 — Durchmesser (d): 14 ±0,4 mm — Teilung (P): 50 ±0,5 mm — Innenbreite (b1 min.): 17 mm — Außenbreite (b2 max.): 48 mm — Gewicht: 4,0 kg/m
• 18 x 64 — d: 18 ±0,5 mm — P: 64 ±0,5 mm — b1 min.: 21 mm — b2 max.: 60 mm — Gewicht: 6,6 kg/m
• 19 x 64.5 — d: 19 ±0,6 mm — P: 64,5 ±0,6 mm — b1 min.: 22 mm — b2 max.: 63 mm — Gewicht: 7,4 kg/m
• 22 x 86 — d: 22 ±0,7 mm — P: 86 ±0,9 mm — b1 min.: 26 mm — b2 max.: 73 mm — Gewicht: 9,5 kg/m
• 24 x 86 — d: 24 ±0,7 mm — P: 86 ±0,9 mm — b1 min.: 28 mm — b2 max.: 79 mm — Gewicht: 11,6 kg/m
• 24 x 87.5 — d: 24 ±0,7 mm — P: 87,5 ±0,9 mm — b1 min.: 28 mm — b2 max.: 79 mm — Gewicht: 11,5 kg/m
• 26 x 92 — d: 26 ±0,8 mm — P: 92 ±0,9 mm — b1 min.: 30 mm — b2 max.: 85 mm — Gewicht: 13,7 kg/m
• 30 x 108 — d: 30 ±0,9 mm — P: 108 ±1,1 mm — b1 min.: 34 mm — b2 max.: 97 mm — Gewicht: 18,0 kg/m
• 34 x 126 — d: 34 ±1,0 mm — P: 126 ±1,3 mm — b1 min.: 38 mm — b2 max.: 110 mm — Gewicht: 22,7 kg/m
• 38 x 126 — d: 38 ±1,1 mm — P: 126 ±1,4 mm — b1 min.: 42 mm — b2 max.: 121 mm — Gewicht: 30,1 kg/m
• 38 x 137 — d: 38 ±1,1 mm — P: 137 ±1,4 mm — b1 min.: 42 mm — b2 max.: 121 mm — Gewicht: 29,0 kg/m
• 42 x 137 — d: 42 ±1,1 mm — P: 137 ±1,4 mm — b1 min.: 48 mm — b2 max.: 137 mm — Gewicht: 36,9 kg/m
• 42 x 146 — d: 42 ±1,1 mm — P: 146 ±1,5 mm — b1 min.: 48 mm — b2 max.: 137 mm — Gewicht: 36,0 kg/m

Prüfkräfte und Mindestbruchkräfte nach Größe (kN)

• 14 x 50 — LTT G90: Prüfung 175 kN — Bruch 277 kN; QO G60: Prüfung 125 kN — Bruch 185 kN; C‑N G40: Prüfung 75 kN — Bruch 123 kN
• 18 x 64 — LTT G90: Prüfung 288 kN — Bruch 458 kN; QO G60: Prüfung 190 kN — Bruch 305 kN; C‑N G40: Prüfung 125 kN — Bruch 205 kN
• 19 x 64.5 — LTT G90: Prüfung 319 kN — Bruch 510 kN; QO G60: Prüfung 213 kN — Bruch 340 kN; C‑N G40: Prüfung 143 kN — Bruch 227 kN
• 22 x 86 — LTT G90: Prüfung 425 kN — Bruch 684 kN; QO G60: Prüfung 285 kN — Bruch 456 kN; C‑N G40: Prüfung 190 kN — Bruch 304 kN
• 24 x 86 / 24 x 87.5 — LTT G90: Prüfung 500 kN — Bruch 814 kN; QO G60: Prüfung 340 kN — Bruch 540 kN; C‑N G40: Prüfung 225 kN — Bruch 362 kN
• 26 x 92 — LTT G90: Prüfung 595 kN — Bruch 955 kN; QO G60: Prüfung 400 kN — Bruch 637 kN; C‑N G40: Prüfung 265 kN — Bruch 425 kN
• 30 x 108 — LTT G90: Prüfung 793 kN — Bruch 1270 kN; QO G60: Prüfung 525 kN — Bruch 848 kN; C‑N G40: Prüfung 350 kN — Bruch 565 kN
• 34 x 126 — LTT G90: Prüfung 1020 kN — Bruch 1635 kN; QO G60: Prüfung 680 kN — Bruch 1089 kN; C‑N G40: Prüfung 450 kN — Bruch 725 kN
• 38 x 126 / 38 x 137 — LTT G90: Prüfung 1275 kN — Bruch 2040 kN; QO G60: Prüfung 850 kN — Bruch 1360 kN; C‑N G40: Prüfung 565 kN — Bruch 906 kN
• 42 x 137 / 42 x 146 — LTT G90: Prüfung 1550 kN — Bruch 2495 kN; QO G60: Prüfung 1038 kN — Bruch 1662 kN; C‑N G40: Prüfung 693 kN — Bruch 1108 kN

Eigenschaften / Technische Spezifikationen

• Produkt: Verschleißfeste Rundgliedkette
• Marke: TOPONE CHAIN
• Verfügbare Behandlungen/Typen: LTT (G90), QO (G60), C‑N (G40)
• Härtebeispiele: LTT ≈ 40–42 HRC (~390 HB); QO ≈ 45–47 HRC (~450 HB); C‑N Oberfläche bis ≈64 HRC (~800 HV)
• Dehnungsbeispiele: LTT ≈ 14 %; QO ≈ 10 %; C‑N relative Dehnung des Kerns ≈ 1–3,5 %
• Carbonitrid‑Schalentiefe: bis zu ~15 % des Kettendurchmessers
• Größenbereich: von 14 x 50 bis 42 x 146 (verschiedene d x P Kombinationen)
• Prüfkräfte und Mindestbruchkräfte pro Größe: siehe Abschnitt Prüfkräfte oben
• Gewichte pro Meter für jede Größe angegeben: siehe Abschnitt Abmessungen & Gewicht oben
