Kette für Antrieb

StahlNebulite®rund

Übersicht

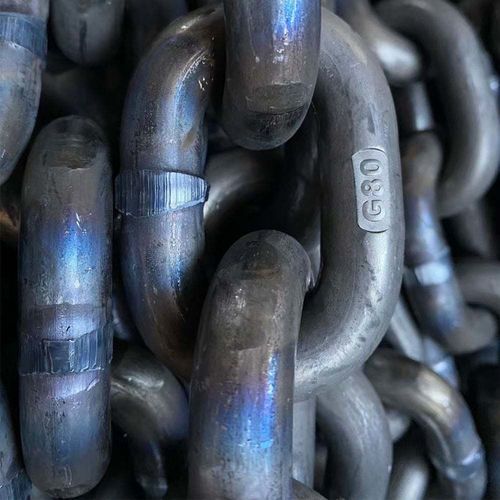

Die verschleißfeste Rundgliedkette ist eine Bergbau-/Industriekette, die für erhöhte Verschleißfestigkeit und abgestimmte mechanische Eigenschaften ausgelegt ist. Sie ist in drei Wärme-/Oberflächenbehandlungen erhältlich, um den Anwendungsanforderungen gerecht zu werden: Anlassen bei niedriger Temperatur (LTT), Abschrecken ohne Anlassen (QO) und Carbonitrieren (C‑N).

Arten verschleißfester Ketten

• LTT (Anlassen bei niedriger Temperatur) — G90: Anlassen unterhalb der A1‑Temperatur zur Erhöhung der Bruchlast und Erzielung mittlerer Härte bei gleichzeitig höherer Dehnung. Härte: 40–42 HRC (~390 HB). Dehnung: ~14 %.
• QO (Nur Abschrecken) — G60: Abschrecken ohne Anlassen (Temperatur über AC3) zur Erhöhung der Oberflächenhärte mit verringerter Dehnung und geringer Reduktion der Bruchlast. Härte: 45–47 HRC (~450 HB). Dehnung: ~10 %.
• C‑N (Carbonitrieren) — G40: Carbonitrieren erzeugt eine harte Oberflächenschale (Tiefe bis zu ~15 % des Kettendurchmessers) mit Oberflächenhärte bis zu ~64 HRC (~800 HV) und einem zäheren, duktileren Kern mit relativer Dehnung von ~1–3,5 %.

Tabelle: Kettendimensionen (d x p) und Gewichte
Überschrift: Kettengröße d x p (mm) | Durchmesser d (mm) | Teilung P (mm) | Innenbreite b1 min. (mm) | Außenbreite b2 max. (mm) | Gewicht (kg/m)
14 x 50 | d = 14 ±0.4 | P = 50 ±0.5 | b1 = 17 | b2 = 48 | 4.0
18 x 64 | d = 18 ±0.5 | P = 64 ±0.5 | b1 = 21 | b2 = 60 | 6.6
19 x 64.5 | d = 19 ±0.6 | P = 64.5 ±0.6 | b1 = 22 | b2 = 63 | 7.4
22 x 86 | d = 22 ±0.7 | P = 86 ±0.9 | b1 = 26 | b2 = 73 | 9.5
24 x 86 | d = 24 ±0.7 | P = 86 ±0.9 | b1 = 28 | b2 = 79 | 11.6
24 x 87.5 | d = 24 ±0.7 | P = 87.5 ±0.9 | b1 = 28 | b2 = 79 | 11.5
26 x 92 | d = 26 ±0.8 | P = 92 ±0.9 | b1 = 30 | b2 = 85 | 13.7
30 x 108 | d = 30 ±0.9 | P = 108 ±1.1 | b1 = 34 | b2 = 97 | 18.0
34 x 126 | d = 34 ±1.0 | P = 126 ±1.3 | b1 = 38 | b2 = 110 | 22.7
38 x 126 | d = 38 ±1.1 | P = 126 ±1.4 | b1 = 42 | b2 = 121 | 30.1
38 x 137 | d = 38 ±1.1 | P = 137 ±1.4 | b1 = 42 | b2 = 137 | 29.0
42 x 137 | d = 42 ±1.1 | P = 137 ±1.4 | b1 = 48 | b2 = 137 | 36.9
42 x 146 | d = 42 ±1.1 | P = 146 ±1.5 | b1 = 48 | b2 = 137 | 36.0

Tabelle: Parameter nach Kettengröße, Behandlung, Kettengrad, Prüfkraft (kN) und Mindestbruchkraft (kN)
Überschrift: Kettengröße | Behandlung | Kettengrad | Prüfkraft (kN) | Mindestbruchkraft (kN)
14 x 50 | LTT | G90 | 175 | 277
14 x 50 | QO | G60 | 125 | 185
14 x 50 | C‑N | G40 | 75 | 123
18 x 64 | LTT | G90 | 288 | 458
18 x 64 | QO | G60 | 190 | 305
18 x 64 | C‑N | G40 | 125 | 205
19 x 64.5 | LTT | G90 | 319 | 510
19 x 64.5 | QO | G60 | 213 | 340
19 x 64.5 | C‑N | G40 | 143 | 227
22 x 86 | LTT | G90 | 425 | 684
22 x 86 | QO | G60 | 285 | 456
22 x 86 | C‑N | G40 | 190 | 304
24 x 86 / 24 x 87.5 | LTT | G90 | 500 | 814
24 x 86 / 24 x 87.5 | QO | G60 | 340 | 540
24 x 86 / 24 x 87.5 | C‑N | G40 | 225 | 362
26 x 92 | LTT | G90 | 595 | 955
26 x 92 | QO | G60 | 400 | 637
26 x 92 | C‑N | G40 | 265 | 425
30 x 108 | LTT | G90 | 793 | 1270
30 x 108 | QO | G60 | 525 | 848
30 x 108 | C‑N | G40 | 350 | 565
34 x 126 | LTT | G90 | 1020 | 1635
34 x 126 | QO | G60 | 680 | 1089
34 x 126 | C‑N | G40 | 450 | 725
38 x 126 / 38 x 137 | LTT | G90 | 1275 | 2040
38 x 126 / 38 x 137 | QO | G60 | 850 | 1360
38 x 126 / 38 x 137 | C‑N | G40 | 565 | 906
42 x 137 / 42 x 146 | LTT | G90 | 1550 | 2495
42 x 137 / 42 x 146 | QO | G60 | 1038 | 1662
42 x 137 / 42 x 146 | C‑N | G40 | 693 | 1108

Anmerkungen
Oberflächenhärte und mechanische Eigenschaften variieren mit der Behandlung: LTT setzt auf höhere Bruchlast bei moderater Härte und größerer Dehnung; QO erzeugt höhere Härte bei verringerter Dehnung; C‑N bildet eine harte Oberflächenschale und einen duktileren Kern. Die Tiefe der carbonitrierten Schicht kann etwa 15 % des Kettendurchmessers erreichen.

Eigenschaften / Technische Spezifikationen

• Produktname: Wear Resistant Round Link Chain
• Marke: TOPONE CHAIN
• Verfügbare Behandlungen: LTT (G90), QO (G60), C‑N (G40)
• LTT‑Härte: ~40–42 HRC (≈390 HB); Dehnung ~14 %
• QO‑Härte: ~45–47 HRC (≈450 HB); Dehnung ~10 %
• C‑N Oberflächenhärte: bis zu ~64 HRC (≈800 HV); Kernverformung ~1–3,5 %; Carbonitriertiefe bis zu ~15 % des Kettendurchmessers
• Mehrere Kettendimensionen verfügbar (d x p) mit spezifizierten Toleranzen und zugehörigen Gewichten (siehe obige Tabelle der Dimensionen)
• Prüfkraft und Mindestbruchkraft werden pro Kettengröße und Behandlung angegeben (siehe obige Parametertabelle)
