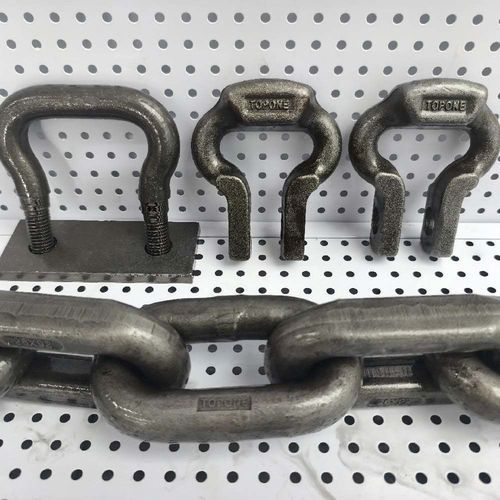

Stahl-Förderkette

Gliedfür die Bergbauindustriekorrosionsbeständig

Produktübersicht Verzinkte Bergbau-Rundgliedkette ist eine Rundgliedkette aus legiertem Stahl, die feuerverzinkt wird, um die Korrosionsbeständigkeit zu erhöhen. Sie wurde für den Einsatz im Bergbau und in der schweren Materialförderung entwickelt, wo hohe Festigkeit, Verschleißfestigkeit und lange Lebensdauer gefordert sind.

Einführung Die verzinkte Bergbaukette ist für den Einsatz in Schüttgutförderern, Bandanlagen und Hebeapplikationen in unterirdischen und Tagebaubetrieben vorgesehen. Die Feuerverzinkung schützt gegen Feuchtigkeit, chemische Einflüsse und abrasiven Abrieb und trägt zur Lebensdauerverlängerung und zu geringerem Wartungsaufwand bei.

Anwendungen

• Fördersysteme
• Flight bar Kettenbaugruppen
• Hebeausrüstungen und Winden
• Materialtransportsysteme im Bergbau
• Untertage- und Tagebaubetriebe

Eigenschaften

• Material: legierter Stahl für hohe Festigkeit und Verschleißbeständigkeit
• Oberfläche: Feuerverzinkt für Korrosionsschutz
• Erhältlich in verschiedenen Größen, Teilungen und Klassen (C, C++, D)
• Kompatibel mit Kettenrädern, Verbindern und Befestigungen zur Bildung kompletter Baugruppen

Abmessungen (Tabelle) Kettengröße | Durchmesser d (mm) | Teilung P (mm) | Rundes horizontales Glied b1 min (mm) | Rundes horizontales Glied b2 max (mm) | Flaches vertikales Glied c1 min (mm) | Flaches vertikales Glied c2 max (mm) | e max (mm) | Gewicht (kg)
26x92 | 26 ±0.8 | 92 ±0.9 | 30.1 | 87 | 30 | 75 | 30.0 | 13.7
30x108 | 30 ±0.9 | 108 ±1.1 | 34.1 | 99 | 34 | 87 | 34.0 | 18.0
34x126 | 34 ±1.0 | 126 ±1.3 | 38.1 | 111 | 38 | 99 | 38.0 | 22.7
38x126 | 38 ±1.1 | 126 ±1.3 | 42.1 | 123 | 42 | 111 | 42.0 | 30.1
38x137 | 38 ±1.1 | 137 ±1.4 | 42.1 | 123 | 42 | 111 | 42.0 | 29.0
38x146 | 38 ±1.1 | 146 ±1.5 | 42.1 | 123 | 42 | 111 | 42.0 | 27.6
42x137 | 42 ±1.1 | 137 ±1.4 | 18.6 | 139 | 46 | 115 | 48.5 | 37.0
42x146 | 42 ±1.1 | 146 ±1.5 | 48.6 | 139 | 46 | 115 | 48.5 | 36.0
42x152 | 42 ±1.4 | 152 ±1.5 | (nicht angegeben) | (nicht angegeben) | 54 | 127 | 56.0 | 47.0

Mechanische Eigenschaften (Tabelle) Kettengröße | Kettenklasse | Messkraft (kN) | Prüfkraft (kN) | Bruchkraft min. (kN) | Dehnung bei Prüfkraft max. (%) | Dehnung bei Bruch min. (%) | Ermüdungswiderstand min. (Zyklen)
26x92 | C | 26 | 637 | 850 | 1.6 | 11 | 70,000
26x92 | C++ | 26 | 700 | 970 | 1.6 | 14 | 70,000
26x92 | D | 26 | 740 | 1060 | 1.4 | 11 | 90,000
30x108 | C | 35 | 848 | 1,130 | 1.6 | 11 | 70,000
30x108 | C++ | 35 | 950 | 1,280 | 1.6 | 14 | 70,000
30x108 | D | 35 | 990 | 1,400 | 1.4 | 11 | 90,000
34x126 | C | 45 | 1,090 | 1,450 | 1.6 | 11 | 70,000
34x126 | C++ | 45 | 1,200 | 1,650 | 1.6 | 14 | 70,000
34x126 | D | 45 | 1,270 | 1,800 | 1.4 | 11 | 90,000
38x126 / 38x137 / 38x146 | C | 57 | 1,360 | 1,820 | 1.6 | 11 | 70,000
38x126 / 38x137 / 38x146 | C++ | 57 | 1,500 | 2,040 | 1.6 | 14 | 70,000
38x126 / 38x137 / 38x146 | D | 57 | 1,590 | 2,270 | 1.4 | 11 | 90,000
42x146 / 42x152 | C | 69 | 1,660 | 2,220 | 1.6 | 11 | 70,000
42x146 / 42x152 | C++ | 69 | 1,800 | 2,500 | 1.6 | 14 | 70,000
42x146 / 42x152 | D | 69 | 1,940 | 2,770 | 1.4 | 11 | 90,000

Hinweise Die Werte sind mit den angegebenen Fertigungstoleranzen versehen. Die Ketten werden in den Klassen C, C++ und D geliefert, jeweils mit den zugehörigen Prüfkräften, Bruchkräften und angegebenen Ermüdungszyklen.
