Ketten-Kettenrad

gerade verzahntmit Nockenwellefür Förderketten

Produktübersicht

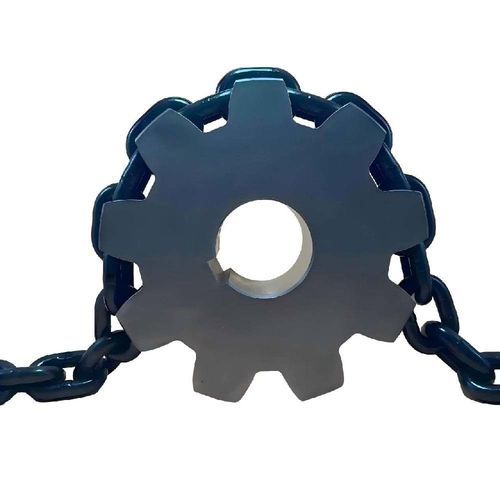

Das Antriebsrad für Rundgliedkette TOPONE Chain überträgt das Drehmoment von der Antriebswelle auf eine kalibrierte Rundstahlgliedkette in schweren Bergbau-Förderanlagen. Wechselnde Zahn- und Taschengeometrien unterstützen die unterschiedliche Orientierung aufeinanderfolgender Glieder, während konturierte Zahnwurzeln und Kettentaschen den Kontakt über die Gliederfläche verteilen.

Einführung
Bergbau-Förderantriebe sind hohen Zugkräften, wiederholten Stößen, Abrieb und ständiger Kettenbewegung ausgesetzt. Ein nicht passendes Zahnprofil konzentriert den Druck, verhindert korrektes Aufsitzen der Glieder und beschleunigt den Verschleiß. Dieses Rad verwendet geformte Zähne und Taschen, um jedes Rundglied aufzunehmen und dem folgenden Glied die Orientierung beim Umwickeln zu ermöglichen.

Parameter (Zeichnungssymbole)

• B — Schnittposition
• D₀ — Teilkreisdurchmesser des Rades
• Dₑ — Außendurchmesser des Rades
• D₁ — Durchmesser des Kreises der stehenden Glieder
• l — Breite der Nut für stehende Glieder
• R₁ — Bogenradius des Zahnprofils
• R₂ — Bogenradius der Zahnwurzel
• R₃ — Bogenradius der Ebene der Kettentasche
• R₄ — Bogenradius der Nut für stehende Glieder
• R₅ — Bogenradius der Wurzel kurzer Zähne
• H — Abstand vom Radzentrum zur Unterkante der Kettentasche
• L — Länge der Kettentasche
• W — Dicke des Kurzzahns
• A — Abstand zwischen den Mittelpunkten der Kettentaschen
• θ — Winkelstellung von Zähnen und Taschen

Für die Auswahl erforderliche Informationen

• Kettentyp — Bergbaurundgliedkette aus Stahl
• Kettenmaße — Nenn-Ø × Teilung
• Gliedmaße — Innenbreite, Außenbreite und Gliedlänge
• Kettennorm — Erforderliche nationale oder internationale Norm
• Kettenzustand — Neue Kette oder vorhandene verschlissene Kette
• Zahnanzahl — Bestätigte Zahlanzahl
• Bohrung — Fertigbohrungsdurchmesser der Welle
• Passfeder — Breite, Tiefe und Position
• Radbreite — Erforderliche axiale Breite
• Antriebsdaten — Leistung, Drehmoment, Drehzahl und Drehrichtung
• Fördereranordnung — Ein-Ketten-, Mittelketten- oder Mehrkettenkonfiguration
• Betriebsbedingungen — Fördergut, Stöße, Abrieb und Arbeitsumgebung
• Referenzmaterialien — Kettenprobe, vorhandenes Rad oder freigegebenes Zeichnungsblatt

Werkstoff und Wärmebehandlung

• Basiswerkstoffgrad ist in der Auftragspezifikation zu definieren.
• Herstellungsweg: Schmieden, Gießen oder spanende Bearbeitung nach Angabe.
• Gesamtmechanische Eigenschaften sind auftragsbezogen zu bestätigen.
• Anforderungen an die Oberflächenhärtung von Zähnen und Taschen sind anzugeben.
• Effektive Härtetiefe und Oberflächen-/Kernhärte der Zähne sind zu definieren.
• Zulässiger Bearbeitungsabtrag ist zu vereinbaren.
• Oberflächenbeschaffenheit und Korrosionsschutz sind anzugeben.
• Kein Werkstoffgrad oder Härtewert wird veröffentlicht, bis der Hersteller ihn bestätigt.

Fertigung und Prüfung

• Das Zahnprofil muss dem genehmigten Zeichnungsblatt folgen und den kalibrierten Kettenmaßen entsprechen.
• Mögliche Prüfungen: Materialzertifikatprüfung, Bohrungs- und Passfederprüfung, Teilkreisdurchmesser- und Außendurchmesserüberprüfung, Zahnzahlanzeige.
• Zahn- und Kettentaschenprofilmessung, Kontrolle des Taschenmittelabstands, Messung der Radbreite.
• Prüfung der Zahnwurzel- und Taschenradien, Rundlauf- und Konzentrizitätsprüfung.
• Kettenanpassprüfung mit passender Kette oder Prüflehre, visuelle Prüfung der bearbeiteten Oberflächen.
• Härte- und Härtetiefenprüfung, wenn spezifiziert; magnetpulver- oder Ultraschallprüfungen falls erforderlich.

Normen und Bestellung

• Name: Mining Round Link Chain Drive Sprocket
• Marke: TOPONE Chain
• Modellreferenz: Mining Round Link Chain Drive Sprocket
• MOQ: 1 Stück
• Verpackung: Karton + Stahlpalette
• Herstellungsstandards: Gefertigt nach genehmigter Radzeichnung, passenden Kettenmaßen und bestätigten Material-/Wärmebehandlungsangaben. Zahnteilung, Taschengeometrie, Bohrung, Passfeder, Breite und Profilradien müssen der technischen Bestellung entsprechen.
• Prüfstandards: Prüfplan mit der Bestellung bestätigt; kann Materialverifizierung, Maßkontrollen, Kettenanpassprüfung, Härteprüfung und zerstörungsfreie Prüfungen umfassen.
• Anwendungsstandards: Die Schnittstelle kann für Rundstahlgliedketten nach Normen wie DIN 22252:2012 und ISO 610:1990 ausgelegt werden (zu bestätigen).
• Wartungshinweise: Bei planmäßiger Wartung Zähne, Kettentaschen, Zahnwurzeln, Bohrung und Passfeder inspizieren; Taschenvergrößerung, Risse, Verformungen und Kettensitz überwachen; Kettenzahnausdehnung und Taschenverschleiß vergleichen.

Anwendungen

• Untertage-Förderketten
• Armoured face conveyors
• Bühnenlader (stage loaders)
• Antriebssysteme für Schabengurtförderer
• Kettensysteme für Kohlenpflug
• Schwere Mineralförderanlagen
• Austausch-Antriebe für kalibrierte Rundgliedkettensysteme

Technische Spezifikationen

• Handelsbezeichnung: Mining Round Link Chain Drive Sprocket
• Marke: TOPONE Chain
• Modellreferenz: Mining Round Link Chain Drive Sprocket
• MOQ: 1 Stück
• Verpackung: Karton + Stahlpalette
• Werkstoffgrad, Wärmebehandlung, Härte, Zahnanzahl, Bohrungsgröße, Passfedermaße, Teilkreisdurchmesser, Außendurchmesser, Radbreite und andere numerische Parameter: Mit dem Käufer zu bestätigen und in der Bestellung anzugeben.
• Entwickelt zur Anpassung an kalibrierte Bergbaurundgliedkettenmaße und die bestätigte Wellen-/Antriebsverbindung.
