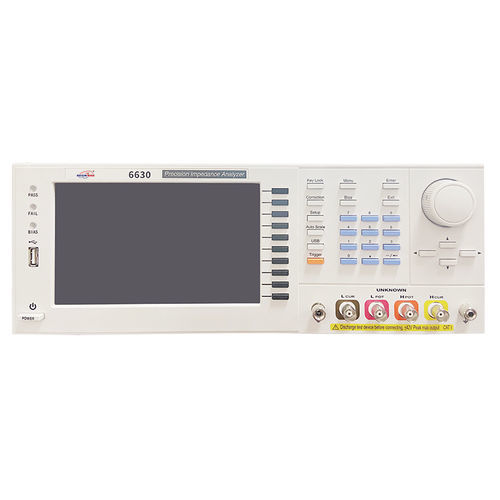

Impedanzanalysator DX6630 series

ÜberwachungLaborSpannung

Prinzip
Ein Impedanzanalysator misst die komplexe elektrische Impedanz eines Geräts in Abhängigkeit von der Frequenz, indem Spannung und Strom während eines Frequenzsweeps phasensensitiv erfasst werden. Gemessene Größen umfassen Impedanzbetrag, Real- und Imaginärteil sowie Phase; daraus werden äquivalente Schaltungsparameter wie Leitwert, Induktivität und Kapazität berechnet.

Merkmale

• Großer Frequenzbereich der Signalerzeugung: DC: 10 Hz–1/3/5/10/20/30/50 MHz (modellabhängig)
• Hohe Messgenauigkeit: Basisgenauigkeit ±0,05 %
• ALC-Funktion: automatische Pegelregelung zur Stabilisierung der Signalamplitude
• Umschaltbare Ausgangsimpedanz: 25 Ω / 100 Ω
• Kompatibel mit verschiedenen Prüfaufbauten: Messmodus, Mehrschritt-Tests und angepasste Prüfaufbauten (einschließlich Flüssigkeits- und Dielektrizitätsprüfaufbauten)
• Anzeige: bis zu vier Komponentenparameter im Messmodus; gleichzeitige Anzeige von Induktivität und Rdc
• Korrekturfunktionen: Open-, Short- und Load-Kompensation
• Ultra-schnelle Messgeschwindigkeit: < 3 ms (schnellste)
• Klassifizierungs- und Handhabungsfunktionen: automatische bedingungslose Klassifizierung, Komparator- und Handler-BIN-Klassifizierung
• Schnittstellen: RS-232, GPIB, Handler, LAN, USB Host/Device
• Anwendungen: geeignet für F&E, Labor und Produktionstests
• Betriebssoftware: optionale Software für vollständige Datensammlung und Analyse verfügbar

Spezifikation (Überblick)
Messmodus: Messgerätmodus, Mehrschritt-Test
Äquivalenter Schaltkreis: Serie, Parallel
Kalibrierung: Open, Short, Load
Leitungslängenkompensation: 0 / 0,5 / 1 / 2 m
Mehrschritt-Test: 50 Gruppen, 15 Testschritte pro Gruppe
BIN-Klassifizierung: bis zu 9 Stufen
Komparator: ABS, Δ ABS, Δ %, OFF
Interner Speicher: 100 Gruppen LCR-Messungseinstellungen; 50 Gruppen Mehrschritt-Einstellungen
USB-Host-Speicher: LCR- und Mehrschritt-Einstellungsdateien, BMP-Bilder
Trigger-Modus: automatisch, manuell, RS-232, GPIB, Handler
Kommunikation: RS-232, GPIB, Handler, LAN, USB Host/Device
Stromversorgung: 90–264 Vac, 47–63 Hz; max. Leistungsaufnahme 30 W
Anzeige: 7-Zoll TFT-Farbdisplay (800 × 480)
Betriebsbedingungen: Temperatur 10–40 °C; Luftfeuchte 20–90 % RH
Abmessungen (B × H × T): 336 × 147 × 340 mm
Gewicht: 3 kg

Parameter (Modell / Testfrequenz)
DX6630-1: 10 Hz – 1 MHz
DX6630-3: 10 Hz – 3 MHz
DX6630-5: 10 Hz – 5 MHz
DX6630-10: 10 Hz – 10 MHz
DX6630-20: 10 Hz – 20 MHz
DX6630-30: 10 Hz – 30 MHz

AC-Testsignal und Messgenauigkeit (ausgewählte Werte)
Frequenzauflösung: sechs Stellen
Frequenzausgangsgenauigkeit: 7 ppm ± 0,01 %
Basisgenauigkeit: ±0,05 %
Spannungsbereich Testsignal: 10 mV – 2 V rms
Minimale Spannungsauflösung: 1 mV
ALC OFF Genauigkeit: 10 % × eingestellte Spannung ± 2 mV
ALC ON Genauigkeit: 6 % × eingestellte Spannung ± 2 mV
Strombereich Testsignal: 200 μA – 20 mA rms
Minimale Stromauflösung: 10 μA
ALC OFF Stromgenauigkeit: 10 % × eingestellter Strom ± 20 μA
DC-Testsignal: 1 V (fest)
Ausgangsimpedanz: 25 Ω oder 100 Ω (umschaltbar)
Messzeit (schnellste): < 3 ms

Messparameter und Anzeigeintervalle
|Z| : 0,000 m - 9999,99 M
R, X : ±0,000 mΩ - 9999,99 MΩ
|Y| : 0,00000 μS - 999,999 kS
G, B : ±0,00000 μS - 999,999 kS
θ (RAD): ±0,00000 - 3,14159
θ (DEG): ±0,000° - 180,000°
Cs, Cp: ±0,00000 pF - 9999,99 F
Ls, Lp: ±0,00 nH - 9999,99 kH
D: 0,00000 - 9999,99
Q: 0,00 - 9999,99
Δ: ±0,00 % - 9999,99 %
Rdc: 0,00 m - 99,9999 MΩ
εr', εr'': 0 - 100000
μr', μr'': 0 - 100000

Anwendungsübersicht
Impedanzanalysator zur Charakterisierung elektronischer Bauteile, Schaltungen und dielektrischer Materialien (einschließlich biologischer Gewebeproben, Lebensmittel- und geologischer Proben). Geeignet für F&E-Labore, Bauteilcharakterisierung und Produktionstests.

Technische Merkmale

• Serie: DX6630 (Modelle: DX6630-1 / -3 / -5 / -10 / -20 / -30)
• Basis-Impédanzgenauigkeit: ±0,05 %
• Minimale Spannungsauflösung: 1 mV; minimale Stromauflösung: 10 μA
• Ausgangsimpedanz: 25 Ω / 100 Ω (umschaltbar)
• Messzeit (schnellste): < 3 ms
• Anzeige: 7-Zoll TFT-Farbdisplay (800 × 480)
• Schnittstellen: RS-232, GPIB, Handler, LAN, USB Host/Device
• Stromversorgung: 90–264 Vac, 47–63 Hz, max 30 W
• Abmessungen: 336 × 147 × 340 mm; Gewicht: 3 kg
