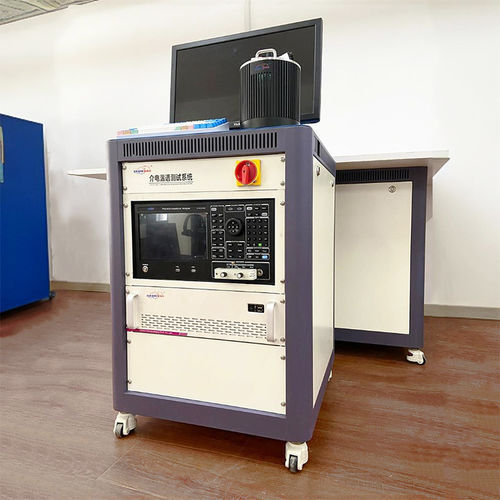

Dielektrisches Charakterisierungsgerät

Übersicht

Das dielektrische Messsystem ist eine temperaturgeregelte Impedanz-/Dielektrikum‑Analyseplattform zur elektrischen Charakterisierung von Isolier‑ und Funktionsmaterialien über einen großen Temperatur‑ und Frequenzbereich. Es ermöglicht kontinuierliche, hochgeschwindigkeitsfähige Messungen und kann für zusätzliche Prüfungen wie Durchschlagsprüfungen und TSDC erweitert werden.

Messparameter

• Temperaturbereich: -185°C bis 600°C
• Temperaturregelgenauigkeit: ±0,25°C
• Temperaturanstieg: bis zu 10°C/min (konfigurierbar)
• Probenmaße: φ < 25 mm; Dicke < 4 mm
• Elektrodenmaterial: Platin
• Hilfswerkstoff der Klemme: Aluminium‑nitrid‑Keramik
• Prüffrequenz: 20 Hz – 10 MHz (Systemleistung bis 30 MHz je nach Konfiguration)
• Tieftemperaturkühlung: Flüssigstickstoff
• Heizmethode: Gleichstrom‑Elektrodenheizung
• Kühlmethode: Wasserkühlung
• Datenübertragung: RS-232
• Eingangsspannung: 110–220 V
• Geräteabmessungen: 180 mm × 210 mm × 50 mm

Funktionen

• DC‑Elektrodenheizung und Filterung zur Eliminierung von Netzharmonischen und zur Verbesserung der Messstabilität.
• Dreielektrodenmessung und impedanzangepasste Leitungen zur Reduzierung von Messfehlern durch Leitungsimpedanz und Abschirmungsgrenzen bei hohen Temperaturen.
• Optimierte Probentemperaturmessung und Elektrodenkonstruktion (z. B. aufgesputterte leitfähige Beschichtungen) zur Minimierung von Streukapazitäten und räumlichen Effekten.
• Ausbaufähige Architektur für Zusatzfunktionen wie Durchschlagsprüfungen und Thermisch Stimulierte Depolarisationsströme (TSDC).

Betriebssoftware

• LabVIEW‑basierte Software: stabil, speichert Daten bei Stromausfall und Bilddaten; kompatibel mit Windows XP, 7 und 10.
• Mehrsprachige Oberfläche: Chinesisch und Englisch unterstützt.
• Echtzeit‑Überwachung, Status‑Legenden/Icons, Benutzerrechteverwaltung und Gerätestörungs‑Alarmfunktion.
• Anpassbare Testberichte mit Ein‑Klick‑Druck und Export nach Excel und PDF; Messkurven und Bilder speicherbar.
• Kompatibel mit Impedanzanalysatoren von Keysight (E4990, E4991, E4980A), Wayne Kerr (6500B, 6530, 4235), Tonghui (2983, 2838, 2851) und ähnlichen Instrumenten.

Gemessene Größen & Prüfungsfunktionen

• Dielektrisches Temperaturspektrum und dielektrisches Frequenzspektrum.
• Gemessene elektrische Größen: ε' (real) und ε'' (imaginär) der Dielektrizitätskonstante; C' und C'' Kapazität real/imagär; Verlust D; R' und R'' Widerstand; Z (Z', Z'') Impedanz; Y (Y', Y'') Admittanz; X Reaktanz; Q Gütefaktor; Cole‑Cole‑Darstellung; elektromechanischer Kopplungskoeffizient Kp.
• Modusauswahl: Parallele und serielle Modi entsprechend dem Ersatzschaltkreis.
• Messfrequenz: softwarekonfigurierbar.
• Daten‑ und Bildverarbeitung: Messdaten und Kurven exportierbar und speicherbar.

Technische Spezifikationen

• Temperaturbereich: -185°C bis 600°C
• Temperaturregelgenauigkeit: ±0,25°C
• Temperaturanstiegsrate: bis zu 10°C/min (einstellbar)
• Probenmaße: φ < 25 mm; Dicke < 4 mm
• Elektrodenmaterial: Platin
• Hilfswerkstoff Klemme: Aluminium‑nitrid‑Keramik
• Heizmethode: DC‑Elektrodenheizung
• Tieftemperaturkühlung: Flüssigstickstoff
• Kühlmethode: Wasserkühlung
• Prüffrequenz (typisch): 20 Hz – 10 MHz; bis 30 MHz möglich (abhängig von Konfiguration)
• Datenübertragung: RS-232
• Eingangsspannung: 110–220 V
• Geräteabmessungen: 180 mm × 210 mm × 50 mm
