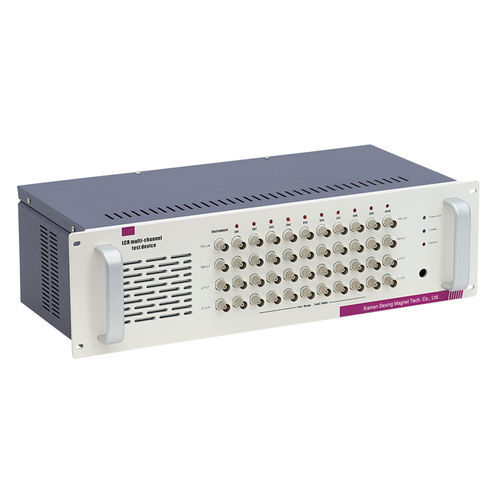

Das LCR-Mehrkanal-Prüfgerät ist eine modulare 10-Kanal-Lösung zur Messung von Dielektrikum und Widerstand, ausgelegt zur Integration mit Impedanzanalysatoren und Hochohm-Messgeräten. Es unterstützt Hochgeschwindigkeitsumschaltung und Hochgeschwindigkeits-I/O-Steuerung für automatisierte Mehrkanalprüfungen.

Funktionen

• Kompatibel mit Impedanzanalysatoren und Hochohm-Messgeräten
• Optokoppler-Relais: hohe Schaltgeschwindigkeit und lange Lebensdauer
• Breite Bandbreite mit geringem Kanal-zu-Kanal-Fehler
• Schaltzeit: 1 ms
• Hochgeschwindigkeits I/O-Ausgangssteuerung

Anwendungsfall

• Mehrkanal-AC-Impedanz-Prüfsystem

PC-Software

• LCR-Multiplex-Testsoftware für PC
• Softwarefunktionen: Einstellen der Prüfbedingungen (Bereich, Frequenz, Komparator etc.) für alle Kanäle; Kanäle ein-/ausschalten; Schleifen-Scan-Tests durchführen; Prüfbedingungen lokal speichern

Open/Short-Kompensation

• Unterstützt Open- und Short-Kompensation für jeden Kanal
• Wenn die Einstellungsschaltfunktion eines LCR verwendet wird (die lange Schaltzeiten erfordert), führt die Software Open/Short-Kompensationsberechnungen durch, um die Hochgeschwindigkeits-Scanzeit beizubehalten

EXT. I/O Signaltabelle

• No. 1 — Signalname: SCAN; I/O: IN; Funktion: Scan starten/fortschalten; Logik: Flanke
• No. 2 — Signalname: (reserviert); I/O: IN; Funktion: -; Logik: -
• No. 3 — Signalname: ISO_5V; I/O: -; Funktion: Isolationsversorgungsausgang +5V (-5V); Logik: Flanke
• No. 4 — Signalname: CLOSE; I/O: OUT; Funktion: Kanalabschluss Ende; Logik: Puls
• No. 5 — Signalname: (reserviert); I/O: OUT; Funktion: -; Logik: -
• No. 6 — Signalname: SCAN RESET; I/O: IN; Funktion: Rücksetzen der Scan-Aktion; Logik: Flanke
• No. 7 — Signalname: (reserviert); I/O: IN; Funktion: -; Logik: -
• No. 8 — Signalname: ISO_COM; I/O: -; Funktion: gemeinsamer Anschluss der Isolationsversorgung; Logik: -
• No. 9 — Signalname: (reserviert); I/O: OUT; Funktion: -; Logik: -

Technische Daten

• Stromversorgung: Netzfrequenz; Nennversorgungsspannung: AC 240 V (±10%); maximale Nennleistung: 30 VA
• Anzeige: Netzanzeige, Fehleranzeige, Fernanzeige
• Schnittstellen: USB, LAN, RS-232C
• Abmessungen & Gewicht: 340 (B) × 190 (H) × 180 (T) mm (ohne Anschläge), 2,4 kg
• Zubehör: Netzkabel, Bedienungsanleitung
• Optionen: Anschlusskabel L2004; RS-232
• Unterstützte Geräte: Keysight, Tonghui, Wayne Kerr, HIOKI, Dexinmag usw.
• Anzahl Kanäle: 10 Kanäle
• Schleifenwiderstand: 0,5 Ω (Ein-/Ausgangsklemmen, Referenzwert)
• Kapazität: 0,2 pF (zwischen Eingangsanschlüssen und OFF-Kanälen, mit Guard, Referenzwert)
• Kontakt-Spezifikation: maximale Eingangsspannung 1000 V
• Zulässige Strombelastung: 200 mA (AC Spitzenwert / DC)
• Schaltzeit: 1,0 ms
• Isolationswiderstand: 100 TΩ oder mehr (Kanal - Kanalabschirmung - Zwischen Gehäusen, ohne LCUR)
