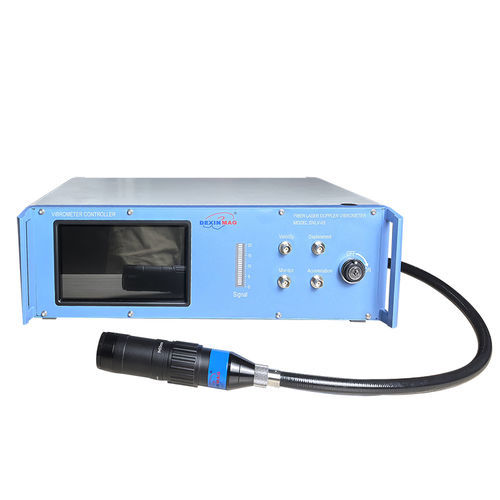

Laser-Doppler-Schwingungsmessgerät DXLV-03

Der DXLV-03 ist ein Faser-Laser-Doppler-Vibrometer für berührungslose Messung von Verschiebung und Vibrationsgeschwindigkeit mit hoher Auflösung und wurde für Forschungs- und Ingenieursprüfstände entwickelt.

Hauptmerkmale:

• Berührungslose Messung mit hoher räumlicher und verschie-bungsbezogener Auflösung
• Kompaktes, integriertes Faserdesign mit hoher Störfestigkeit
• Unempfindlich gegenüber Umgebungslicht und Probenfarbe
• Koaxiale Sende-/Empfangsoptik ohne Messtotecken
• Sensor-Samplingrate bis 5 MHz
• Immunität gegen ungewöhnliche Lichtbedingungen > 60.000 lux

Anwendungsfälle:

• Vibrometer + Prüfkammer mit variablem Temperaturblock

  • Verstellbarer Elektrodenhub ≥ 3 mm, Auflösung 0,01 mm
  • Probengröße < 30 mm
  • Prüfspannung der Probenkammer ≥ 10 kV
  • Temperaturbereich: Raumtemperatur bis 250℃
  • Temperaturregler einer importierten Marke
  • Übertemperatur- und Überstromschutz
• Vibrometer + Prüfkammer für hohe Temperaturen

  • Verstellbarer Elektrodenhub ≥ 3 mm, Auflösung 0,01 mm
  • Probengröße < 30 mm
  • Prüfspannung der Probenkammer ≥ 10 kV
  • Temperaturbereich: Raumtemperatur bis 800℃
  • Temperaturregler einer importierten Marke
  • Übertemperatur- und Überstromschutz
• Vibrometer + Prüfhalter für hohe und niedrige Temperaturen

  • Geeignet zur Dehnungs- und Schwingungsmessung von Bauteilen und Massestücken
  • Probengröße < 40 mm
  • Prüfspannung der Probenkammer ≥ 2 kV
  • Heiz-/Kühlbereich: -196℃ bis 250℃
  • Temperaturregler einer importierten Marke
  • Übertemperatur- und Überstromschutz
• Vibrometer + Prüfhalter für Dünnschicht-Kle-beleuchtenträger (cantilever)

  • Verwendet mit Dünnschicht-Piezo-Tests (E31) zur Messung piezoelektrischer Koeffizienten (E31, D31, D33, E33) und Dickenverschiebung vs. Spannung
  • Hochgeschwindigkeitsmessung der Auslenkung von Cantilever-Substrat-Biegung unter angelegter Spannung

Technische Daten:

• Modell: DXLV-03 (Faser-Laser-Doppler-Vibrometer)
• Optoelektronische integrierte Chiptechnologie
• Sensor-Samplingrate: 5 MHz
• Verschiebungsauflösung: 0,01 nm
• Messlaser-Wellenlänge: 1310 nm
• Messfrequenzbereich: DC bis 2,5 MHz
• Frequenzgenauigkeit: 0,02 %
• Vibrationsgeschwindigkeitsbereich: 4,5 m/s (Standard); High-Speed-Version bis 20 m/s
• Analoger Ausgang: ±5 V
• Software: Rohdaten-Schnittstelle und SDK für Integration und Entwicklung
• Stromversorgung: 12 V DC; Leistungsaufnahme: 4 W
• Immunität: verträgt ungewöhnliche Lichteinwirkung > 60.000 lux
