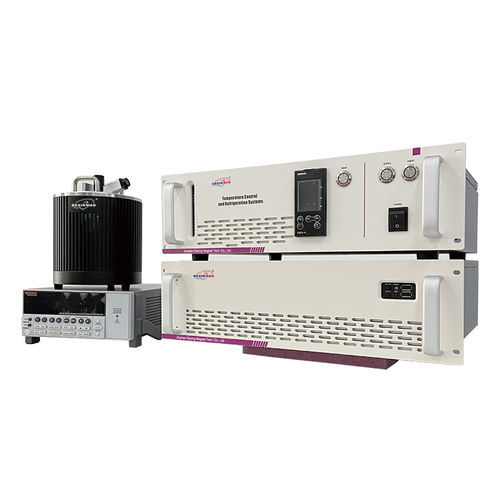

Dielektrisches Charakterisierungsgerät DX-TSC

Übersicht
Der DX-TSC Tester für thermisch stimulierten Depolarisationsstrom bietet erweiterte Prüf- und Charakterisierungsfunktionen für funktionelle dielektrische Materialien. Er unterstützt eine maximale Prüflast von ±10 kV und bietet Hochwiderstands- und Durchschlagstests. Erweiterungen ermöglichen Messungen des dielektrischen Temperaturspektrums und des Frequenzspektrums. Das System führt kontinuierliche und hochgeschwindigkeitsfähige Messungen in verschiedenen Modi durch und kann mehrere Prüfinstrumente ersetzen.

Prinzip
TSDC (Thermally Stimulated Depolarization Current) ist der Kurzschlussstrom, der entsteht, wenn sich ein dielektrisches Material beim Erhitzen polarisiert oder depolarisiert. Die Probe wird zwischen Elektroden eingespannt und erwärmt, um Ladungsträger zu aktivieren, während eine DC-Polarisationsspannung angelegt wird, bis die Polarisation erreicht ist. Nach dem Abkühlen zur Fixierung der Polarisation wird die Probe mit konstanter Rate aufgeheizt und der Depolarisationsstrom in Abhängigkeit von der Temperatur aufgezeichnet, um das TSDC-Spektrum zu erhalten.

Produktparameter

• Modell: DX-TSC
• Temperaturbereich: -185 bis 600 °C
• Temperaturregelgenauigkeit: ±0,25 °C
• Aufheizrate: bis zu 10 °C/min (einstellbar)
• Maximale Prüfspannung: ±10 kV
• Heizung: DC-Elektrodenheizung
• Kühlung: Wasserkühlung (Niedertemperatur über flüssigen Stickstoff)
• Eingangsspannung: AC 220 V
• Unterstützte Probengröße: Durchmesser < 25 mm, Dicke < 4 mm
• Elektrodenmaterialien: Messing oder Silber
• Fixierhilfsmaterial: 99% Aluminiumoxidkeramik
• Datenausgang: RS-232
• Geräteabmessungen: 180 mm x 210 mm x 50 mm

Produktvorteile

• 1. Verringerung des Einflusses von Netzoberwellen auf die Messgenauigkeit: Dexinmag verwendet DC-Heizung mit zusätzlicher Filterung, um Netzstörungen und Oberwellen zu minimieren und die Messgenauigkeit gegenüber typischer AC-Heizung zu verbessern.
• 2. Minimierung von Fehlern durch Leitungsimpedanz und Abschirmung bei hohen Temperaturen:
  • Material und Struktur der Übertragungsleitung beeinflussen das Signal; Impedanzfehlanpassungen können Fehler verursachen.
  • Die Verkürzung der Messleitungen erhöht die Genauigkeit.
  • Hochtemperaturleitungen haben oft keinen effektiven Schirm; Isolierende Teile (Keramik, feuerfeste Materialien) können Kapazitäten und Fehler einführen.
  • Es wird eine Dreielektroden-Messmethode eingesetzt, um die Abschirmwirkung zu verbessern.
• 3. Optimierte Messung der Probentemperatur und der Messelektroden:
  • Das Prinzip der Parallelplattenelektrode empfiehlt eine möglichst kleine Elektrodenfläche zur Reduzierung von Streukapazitäten; das Aufdampfen einer leitfähigen Schicht auf die Probe wird empfohlen.
  • Thermoelementablesungen nahe der Probe können aufgrund unterschiedlicher thermischer Koeffizienten abweichen; die Verwendung einer Referenzprobe hilft, die tatsächliche Probentemperatur zu bestimmen.
• 4. Leistungsfähige Betriebssoftware: Die Testsystem-Software, entwickelt in LabVIEW, bietet Stabilität, Datensicherung bei Stromausfall, Bildspeicherung/-wiederherstellung und Kompatibilität mit XP, Win7, Win10. Funktionen: mehrsprachige Schnittstelle (Chinesisch/Englisch), Echtzeitüberwachung, Statussymbol-Legende, Benutzerrechte, Fehleralarme und anpassbare Berichte exportierbar nach Excel/PDF.
• 5. Unterstützte Hardware: Externe 6517B oder andere Hochspannungs-DC-Netzteile; externe Hochspannungsverstärker (+/-100 V bis +/-10 kV); rauscharmes Prüfgerät; Temperaturregler und Klimaofen für hohe/niedrige Temperaturen.
• 6. Weitere Prüfungen: Pyroelektrische Tests, Leckstromtests und benutzerdefinierte Erregerformen.

Anwendungen / Einsatz
Der DX-TSC eignet sich zur Untersuchung von Relaxationszeiten, Phasenübergängen, Glasübergangstemperaturen, Aktivierungsenergien und weiteren dielektrischen Eigenschaften. Typische Einsatzgebiete: Forschung an elektrischen Materialien, Isolationsprüfung, Biomolekülstudien und verwandte Materialwissenschaften.

Technische Daten

• Modell: DX-TSC
• Temperaturbereich: -185 bis 600 °C
• Temperaturregelgenauigkeit: ±0,25 °C
• Aufheizrate: bis zu 10 °C/min (einstellbar)
• Maximale Prüfspannung: ±10 kV
• Heizmethode: DC-Elektrodenheizung
• Kühlmethode: Wasserkühlung (Niedertemperatur über flüssigen Stickstoff)
• Eingangsspannung: AC 220 V
• Probengröße: Durchmesser < 25 mm, Dicke < 4 mm
• Elektrodenmaterialien: Messing oder Silber
• Fixierhilfsmaterial: 99% Aluminiumoxidkeramik
• Datenausgang: RS-232
• Gerätegröße: 180 mm x 210 mm x 50 mm
