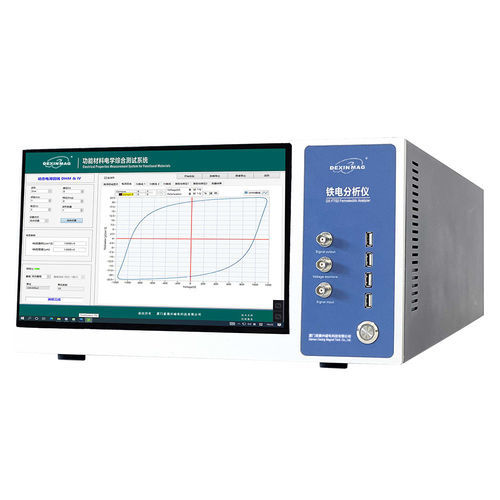

Ferroelektrisch-Testsystem DX-FE2000

LaborHochspannung

Überblick
Das DEXINMAG DX-FE2000 ist ein integriertes Prüfsystem zur Charakterisierung von ferroelektrischen, piezoelektrischen und dielektrischen Materialien. Es vereint vielfältige Messfunktionen und hochgeschwindigkeits Messung in einem Host und unterstützt den Anschluss externer Hochspannungsverstärker zur Reichweitenerweiterung.

Messfunktionen:

• DHM – Dynamische Hystereseschleifenmessung
• CVM – CV-Messung
• LM – Leckstrommessung
• FM – Ermüdungsmessung
• PM – Pulsmessung
• PYM – Pyroelektrische Messung
• DTS – Dielektrische Thermometriemessung
• RT – Widerstandsmessung
• PZM – Piezoelektrische Messung
• CHM – Statische Hystereseschleifenmessung
• IM – Fleckenmessung
• RM – Retentionsmessung
• BDM – Durchschlagstest
• TSDC – Thermisch stimulierte Strommessung
• ECM – Elektronikkarten-Test
• POM – Ölbad-Polarisierung

Instrumentenkonfiguration:
Das System integriert einen dedizierten Industrie-Computer als Host und die Messtechnik mit Prüfkreis, Operationsverstärker und Datenverarbeitungseinheit.

• Host-Konfiguration: Industrie-Mainboard, CPU i5 oder höher, RAM ≥ 8 GB, SSD ≥ 250 GB, Netzwerkkarte, USB-Schnittstelle, DVD-Laufwerk, VGA-Ausgang, vorinstalliertes Windows 7 und Dexinmag Testsoftware.

Kalibrierung und Erweiterung:

• Kalibrierungsmodul: eingebaute hochpräzise Widerstands- und Kapazitätsmessmodule für Selbstkalibrierung und verbesserte Genauigkeit.
• Geräteerweiterung: kompatibel mit Heiß-/Kältetischen, Hochtemperatur-Prüfgeräten, Probe-Stations, Hochspannungsverstärkern, Hochwiderstandsmessern, Impedanzanalysatoren, Laserinterferometer-Temperaturreglern, digitalen Source-Metern etc.

Erweiterbare Teile / Prüfaufnahmen:

• Block-Prüfaufnahme — für Dickfilm, Bulk-ferroelektrische Materialien und Durchschlagstests.
• Dünnschicht-Vierpunkt-Probestation — (RT bis 200°C) für Dickfilm-ferroelektrische, piezoelektrische (e31) und pyroelektrische Tests.
• Dünnschicht-Heiz-/Kühlbühne für großen Temperaturbereich — (−196°C bis +600°C) für temperaturweitreichende ferro‑ und pyroelektrische Messungen.
• Dünnschicht-Probestation — Raumtemperatur-Messungen für dünne und dicke Filme.

Hochspannungsverstärker-Optionen (Bulk-Materialien):

• DXAM-10KV: ±10 kV; 0–20 mA; max. 5 kHz.
• Trek 609E-6: ±4 kV; 0–20 mA; max. 6 kHz.
• Trek 610E: ±10 kV; 0–2 mA; max. 600 Hz.

Piezo-Messung / Laser-Interferometer Option:

• SIOS Laser-Interferometer Ein-Kanal optische Sonde — Auflösung min. 0,3 nm; Messbereich 100 nm – 2579,50 μm.

Schnittstellen:

• USB Host Port: Typ A (Maus/Tastatur/USB‑Stick).
• USBTMC Interface: Typ B (USBTMC/USB488/USB 2.0 TMC kompatibel, an externen PC anschließbar).
• LAN: 10/100/1000 Base‑T Ethernet.
• Video-Ausgang: 15‑pol Mini D‑Sub (VGA‑kompatibel).

Analysatorschutz & Hinweise:

• Durchschlagschutz: Messkreis zulässige Spannung bis 25 kV. Beim Einsatz externer TREK-Verstärker bitte das Dexinmag Hochspannungsschutzmodul gemäß Herstellerhinweis verwenden.

Umweltbedingungen des Analysators:

• Betriebsumgebung: Temperatur +5°C bis +40°C; Feuchte (Feuchttemperatur < +29°C) 20%–80% nicht kondensierend; Höhe 0–2.000 m; Vibration ≤ 0,21 Grms (5–500 Hz).
• Lager-/Nichtbetriebsumgebung: Temperatur −10°C bis +60°C; Feuchte (Feuchttemperatur < +40°C) 20%–90% nicht kondensierend; Höhe 0–4.572 m; Vibration ≤ 2,09 Grms (5–500 Hz).

Eigenschaften / Technische Daten:

• Marke: DEXINMAG (Dexinmag).
• Modell: DX-FE2000.
• Interne Spannung: ±10 V (externe HV‑Verstärker unterstützbar).
• HV‑Erweiterungsoptionen: ±20 V, ±100 V, ±200 V, ±500 V, 4 kV, 10 kV, 20 kV (mit geeigneten Schutzmodulen).
• ADC-Auflösung: 18 Bit.
• Minimale Ladungsauflösung: < 10 fC.
• Minimale Flächenauflösung: < 1 μm² (laut Angabe).
• Maximale berichtete Ladungsbereiche: 276 μC; 27,6 mC (bereichsabhängig).
• Maximale berichtete Flächenbereiche: 2,76 cm²; >100 cm² (bereichsabhängig).
• Maximale Hystereseschleifen-Testfrequenz: bis zu 500 kHz (beispielhaft).
• Minimale Testfrequenz: 0,03 Hz.
• Minimale Impulsbreite: 0,5 μs.
• Minimale Impulsanstiegszeit (5 V): 400 ns.
• Maximale Impulsbreite: 1 s.
• Maximale Verzögerung zwischen Impulsen: 40 ks.
• Interne Taktauflösung: 25 ns.
• Minimale Leckstromangabe (max. Integrationszeit 20 s): < 1 pA.
• Eingangskapazität: ca. 60 fF.
• Impedanzeingang: ja.
