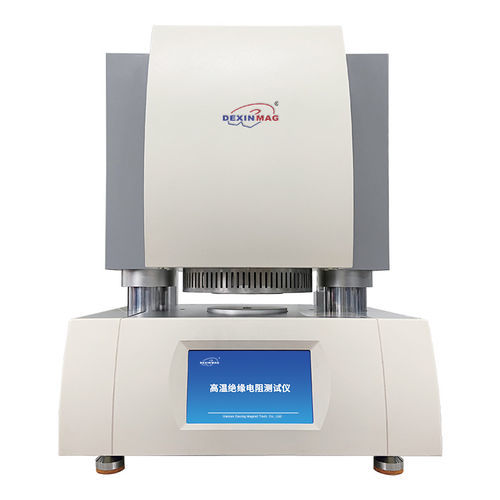

Benchtop-Isolationsmessgerät RT-800

Der Hochtemperatur-Isolationswiderstandsprüfer (Infrarot-Reflektorofen) ist in Übereinstimmung mit GB/T 10518-2006 und unter Bezugnahme auf ASTM-Normen ausgelegt. Er bietet mehrere Sicherheitsfunktionen für abnormale Zustände (Überspannung, Überstrom, Übertemperatur) sowie einen Datenspeicherausgleich, der Prüfdaten bei Computerfehlern oder kurzfristigen Stromausfällen erhält.

Eigenschaften

• Multifunktionaler Nahinfrarot-Reflektorofen, der elektrische Prüfungen in Hochtemperatur-, Vakuum- und Atmosphärenumgebungen ermöglicht.
• Integrierte Wasserkühlungseinrichtung für schnelleres und effizienteres Abkühlen.
• Unterstützung für Messmodi gleichmäßige Temperaturanstieg und stufenweise Temperaturanstieg.
• Importierter Temperatursensor kombiniert mit PID-Automatikkontrolle für präzise Temperaturregelung.
• Nahinfrarot-Heizung sorgt für gleichmäßigere Probenbeheizung ohne induzierten Strom und verbessert die Messgenauigkeit.
• Importierter 10-Zoll-Touchscreen mit integrierter mechanischer Struktur für stabile, benutzerfreundliche Bedienung.
• Importierte Hochfrequenz-Messleitungen für bessere Störfestigkeit und höhere Erfassungsgenauigkeit.
• Dexinmag Steuer- & Analyse-Software kompatibel mit funktionalen Prüfplattformen und bietet Daten-Speicher-/Wiederherstellungsfunktionen.

Vorteile & Messverbesserungen

• Störschutz-Design und fortschrittliche Prüf-/Analysetechnik verbessern die Erfassung schwacher Signale; Messauflösung bis zu 1 fA (10^-15 A) für Ultrahochwiderstands-/Schwachsignalsmessungen.
• Design eliminiert Einfluss von Netz-Oberwellen auf die Erfassungsgenauigkeit durch ein dediziertes Störschutzmodul.
• Automatische Mittelwertbildung zur Beseitigung unregelmäßiger Eingangsschwankungen (verbessert die Stabilität bei instabilen Ladungsströmen oder Kontakten); der Stromeingang verwendet einen großdurchmessrigen triaxialen Stecker mit Innenabschirmung an GUARD (COM) und Außenabschirmung an GROUND für Störstabilität und Hochspannungssicherheit.
• „Warten-vor-Messung“-Verfahren (Temperaturhaltezeit) zur Sicherstellung einer gleichmäßigeren Probenaufheizung vor der Messung und zur Verbesserung der wissenschaftlichen Genauigkeit der Ergebnisse.
• Schnelles Heizen und Kühlen durch hochenergetische Infrarotlampen, vergoldeten Reflektor und optionaler Gasabkühlung; Wasserkühlung serienmäßig für schnelle Abkühlung.
• Flexible Heizmodi: konstante Geschwindigkeit, Stufe (Heiz-/Kühlzyklus), zyklische Belastung, Vakuum, Atmosphäre und Stufenofen-Optionen.
• Phasenverschiebungs-Trigger-Technologie kann Steuerfluktuationen auf etwa ±0,25°C reduzieren für präzise Temperaturkontrolle (ergänzt die Regelfunktionen des Controllers).

Betriebssoftware & Kompatibilität

• Softwareplattform in LabVIEW entwickelt; unterstützt Daten-/Bilderspeicherung und Datenwiederherstellung nach Stromausfall; kompatibel mit Windows XP/7/10.
• Mehrsprachige Oberfläche (Chinesisch/Englisch), Zustandsüberwachung, Legendenverwaltung, Benutzerrechte, Fehleralarm und anpassbarer Prüfbericht-Export (Excel, PDF).
• Software kompatibel mit Geräten: Keithley (6487, 6514, 6517b), Keysight (B2985A, B2987A), Tonghui (2683A, 2684A).

Technische Eigenschaften / Spezifikationen

• Temperaturbereich: RT-800 (max: 1650)°C
• Probengröße: φ < 25 mm, d < 4 mm
• Temperaturregelgenauigkeit: ±1°C
• Temperaturanstiegsgeschwindigkeit: 10°C/min (konfigurierbar)
• Messbereich Widerstand: 1 × 10^16 Ω
• Widerstandsbereich: 1 × 10^3 ~ 1 × 10^16 Ω·cm
• Elektrodenmaterial: Platin
• Hilfsmaterial der Klemme: 99% Aluminiumoxidkeramik
• Isoliermaterial: 99% Aluminiumoxidkeramik
• Datenübertragung: 4 USB-Schnittstellen
• Eingangsspannung: 110 ~ 220 V
• Geräteabmessungen (ca.): 600 × 500 × 350 mm
