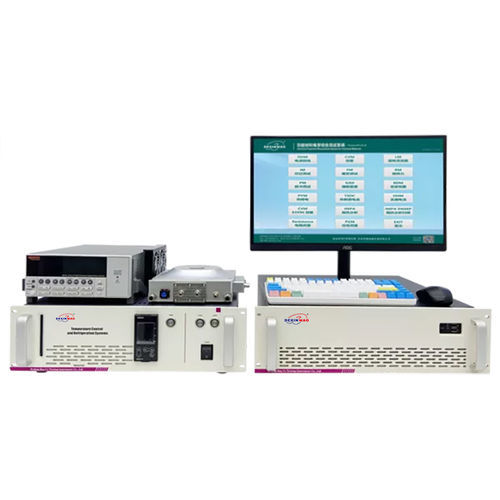

Tester für Industrieanwendungen DXPCT series

Labor

Produktübersicht
Die DXPCT-Serie analysiert das pyroelektrische Koeffizientenverhalten von Proben in Abhängigkeit von Temperatur und Zeit und erstellt über integrierte Software pyroelektrische Spektren. Proben unterschiedlicher Form (Scheiben, Würfel, Streifen, Zylinder) werden unterstützt. Das System ist für die Bewertung und Prüfung ferroelektrischer und piezoelektrischer Materialien sowie zugehöriger Bauteile vorgesehen.

DXPCT-A Prüfgerät für den pyroelektrischen Koeffizienten
Der DXPCT-A integriert Heizeinheit, Messvorrichtung, Display und Steuerungssoftware in einem Gehäuse, um Messstabilität zu erhöhen und Wartung zu vereinfachen. Er misst die Curie-Temperatur und den pyroelektrischen Koeffizienten von piezoelektrischen Keramiken im weiten Temperaturbereich bis zu hohen Temperaturen.

Produktmerkmale

• RAM-embedded Entwicklungsplattform mit Online-Updates und Ferndiagnose
• 10,1” kapazitiver Touchscreen zur direkten Bedienung
• Integrierte Heizeinheit, Messvorrichtung, Display und Software
• Verbesserte Messstabilität und vereinfachte Wartung
• Geeignet zur Messung von Curie-Temperatur und pyroelektrischem Koeffizienten piezoelektrischer Keramiken
• Betrieb von Raumtemperatur bis zu hohen Temperaturen (siehe technische Daten)

Technische Daten DXPCT-A

• Messtemperatur: Raumtemperatur bis 800℃
• Elektrodenfläche: 100 mm²
• Temperaturregelgenauigkeit: ±0,5℃
• Messgenauigkeit: ±0,5℃
• Aufheizrate: 1–5℃/min
• Abkühlrate: 1–5℃/min
• Integrationskondensator: 10 μF (Modell A)
• Spannungsakquisitions-Empfindlichkeit: 0,1 mV
• Spannungsbereich: 200 V
• Eingangsimpedanz Spannungsakquisition: 1 × 10¹² Ω
• Recorder-Fehler: <1%
• Abmessungen: (550 × 480 × 500) mm
• Gerätegewicht: ca. 26 kg
• Steuerungssystem: integrierter Industrie-PC

DXPCT-B Prüfgerät
Der DXPCT-B verwendet eine Stromintegrationsmethode mit einem elektrometer-qualitiven Einkanalverstärker (Eingangs-Biasstrom im Femptoampere-Bereich), um den pyroelektrischen Strom auf einem Integrationskondensator zu messen. Ein Hochimpedanz-Spannungsaufnahme-Modul und ein hochpräziser Temperatursensor liefern Signale, die von einem Industriecomputer verarbeitet werden. Kompatibel mit picoammeter-Geräten (z. B. Dexinmag, Keithley 6514/6485/6517B) zur Strommessung.

Technische Daten DXPCT-B

• Messtemperatur: Raumtemperatur bis 800℃
• Elektrodenfläche: 100 mm²
• Temperaturregelgenauigkeit: ±0,5℃
• Messgenauigkeit: ±0,5℃
• Aufheizrate: 1–5℃/min
• Strombereich: 100 fF ~ 20 mA
• Messfehler: <1%
• Abmessungen: (550 × 480 × 500) mm
• Gerätegewicht: ca. 26 kg
• Steuerungssystem: integrierter Industriecomputer

Testsoftware
Die auf LabVIEW basierende Software bietet stabile Datenerfassung, Wiederherstellung nach Stromausfall und Speicherung von Bild-/Daten. Unterstützt XP, Windows 7 und Windows 10 und ist für zuverlässige Prüfabläufe bei pyroelektrischen Materialien ausgelegt.

Benutzeroberfläche

• Mehrsprachige Oberfläche (Chinesisch und Englisch)
• Echtzeit-Statusüberwachung von Prüfprozessen
• Status-Icons zur Systemzustandsverwaltung
• Benutzerrechteverwaltung für rollenbasierte Zugriffssteuerung
• Fehleralarmfunktionen zur Geräte-Diagnose

Produktzusammenfassung
Die DXPCT-Serie misst die auf einem Integrationskondensator akkumulierte pyroelektrische Ladung/Strom mittels Ladungsintegration (Modell A) oder Stromintegration (Modell B). Signale eines Hochimpedanz-Spannungsaufnahme-Moduls und eines Temperatursensors werden von einem Industrie-PC verarbeitet, um den pyroelektrischen Koeffizienten und zugehörige Eigenschaften in Abhängigkeit von der Temperatur zu bestimmen.

Technische Spezifikationen

• Mess-Temperaturbereich: Raumtemperatur bis 800℃
• Elektrodenfläche: 100 mm²
• Temperaturregelgenauigkeit: ±0,5℃
• Messgenauigkeit: ±0,5℃
• Auf-/Abheizrate: 1–5℃/min
• Integrationskondensator: 10 μF (Modell A)
• Spannungsakquisitions-Empfindlichkeit: 0,1 mV
• Spannungsbereich: 200 V
• Eingangsimpedanz: 1 × 10¹² Ω
• Strombereich (Modell B): 100 fF ~ 20 mA
• Recorder/Messfehler: <1%
• Abmessungen: 550 × 480 × 500 mm
• Gerätegewicht: ca. 26 kg
• Steuerungssystem: integrierter Industrie-PC
