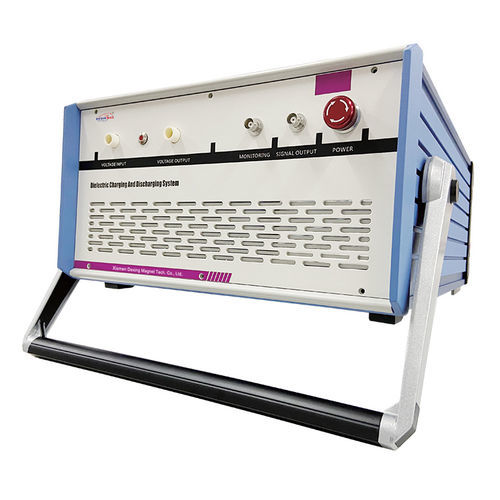

Testsystem für Labor DX-DSC-10KV

Übersicht
Das dielektrische Lade-/Entladesystem DX-DSC-10KV ist ein Dexinmag-Prüfstand zur Untersuchung von Lade-/Entladeverhalten bei Hochspannung und der Energiespeicherleistung dielektrischer Werkstoffe. Das System kombiniert einen speziellen Kondensator-Entladekreis, die Kompatibilität zu externen Hochspannungsverstärkern/-quellen, oszilloskopbasierte Datenerfassung sowie optionale Prüfmöglichkeiten bei veränderlicher Temperatur.

Eigenschaften

• Hohe Skalierbarkeit: Anschluss an externe Hochspannungsverstärker oder DC-HV-Versorgungen möglich.
• Hohe Entladestromfähigkeit: Strommessung per Sonde bis 100 A (150 A; Überwachung mehrerer Ströme).
• Probenflexibilität: kundenspezifische Probenhalter geeignet für Dünnfilm, Dickfilm und Keramik.
• Datenerfassung: Wellenformaufzeichnung mit Oszilloskop und direkte Berechnung der Energiespeicherdichte.
• Signalquelle: Erzeugung beliebiger Wellenformen möglich.
• Temperaturvariable Prüfungen: von Raumtemperatur bis 250℃; Modulregelbereich 0–200℃.
• Prüfung polarisierter Materialien: kompatibel mit Polarisationsvorrichtungen für piezoelektrische und dielektrische Proben.
• Niedrige parasitäre Kapazität und schnelle Schaltzeiten: spezieller HV-Schalter (SPDT) bis 10 kV mit geringer Parasitärkapazität.
• Zwei Prüfmodi: unterdämpft (Kurzschlussentladung) und überdämpft (präzise nichtinduktive Widerstandslast).
• Fatigue-Tests: Unterstützung zyklischer Prüfungen.
• Betriebsbereich: typische Spannungen bis 10 kV und Ströme im mA-Bereich, wo anwendbar.

Prüfkreis und Betrieb
Das System verwendet einen speziellen Kondensator-Entladekreis. Die dielektrische Probe wird auf die Zielspannung geladen, dann wird die gespeicherte Energie durch Schließen eines schnell schaltenden MOS-Hochspannungs-Schalters an eine Widerstandslast abgegeben. Die zeitabhängige Spannung/der Strom an der Probe während der Entladung wird von einem Erfassungsgerät (Oszilloskop) aufgezeichnet und zur Berechnung der Entladeenergiesdichte und verwandter Kennzahlen verwendet. Die Auswahl unterschiedlicher Lastwiderstände ändert die Entladegeschwindigkeit (RC-Verhalten); mehrere Widerstände oder Widerstandskombinationen können eingesetzt werden, um die gewünschten Entladeraten zu erzielen. Bei hohen kV-Tests werden Proben üblicherweise in Silikonöl eingetaucht.

Technische Daten

• Gerätemodell: DX-DSC-10KV
• Bandbreite Stromsonde: 120 MHz
• Spitzenstrom: 0–100 A (150 A; Überwachung mehrerer Ströme)
• Strommessauflösung: 1 mA
• Optionen Hochspannungsquelle: 3 kV, 5 kV, 10 kV, 15 kV (Strom: 0–5 mA)
• Schalterbewertung: 1 Million Schaltzyklen, Durchschlagsfestigkeit bis 15 kV
• Temperaturregelbereich (Modul): 0–200 ℃
• Temperaturstabilität und Genauigkeit: 0.1 ℃
• Prüfproben: Dünnfilm, Dickfilm, Keramik, Glas, etc.
• Hinweise: Entladeenergie und -zeit hängen von Probenkapazität, Lastwiderstand und nichtlinearer/frequenzabhängiger dielektrischer Antwort ab.

Anwendungen und Hinweise

• Laborbewertung der dielektrischen Energiespeicherung und Lade-/Entladedynamik.
• Kompatibel mit Polarisations- und piezoelektrischen Prüfaufbauten.
• Empfehlung: HV-Sicherheitsvorkehrungen und Ölimmersion bei Hochspannungsprüfungen.
