Analysator für Stromnetz UHV-109

Laborfür TestsPolarisation

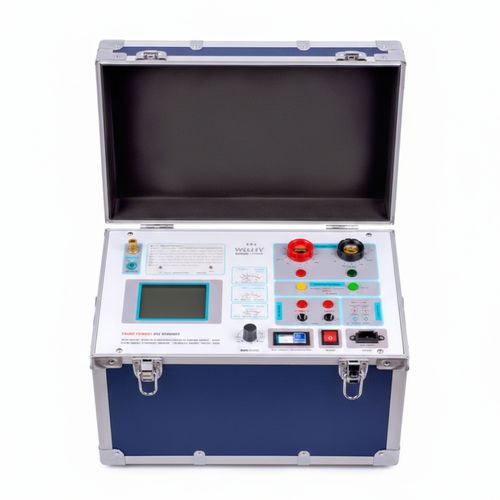

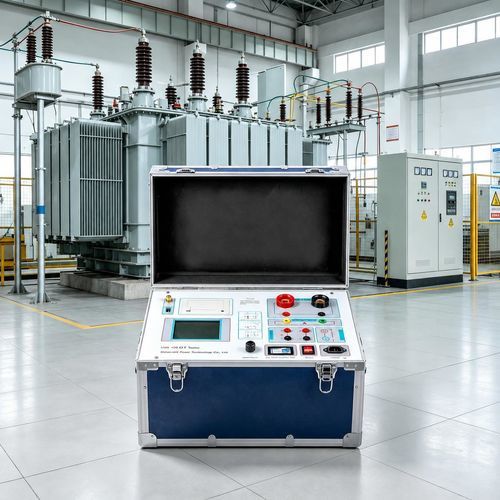

Der UHV-109 CT/PT-Polaritätstester ist ein tragbares, automatisiertes Messgerät zur Überprüfung von Schutz- (P-class) und Messstromwandlern (CT) sowie Spannungswandlern (PT) im Labor- und Feldbetrieb.

Hauptmerkmale

• Automatisierte Polaritäts- und Charakteristikprüfung von CTs und PTs (Single‑Unit-Betrieb ohne externe Hilfsgeräte).
• Konform mit GB 20840.3-2013, GB 20840.2-2014 und relevanten IEC/GB-Normen.
• Automatische Ermittlung des Erregungs-Inflection- (Knee-) Punkts sowie automatische Erstellung von 5%- und 10%-Fehlerkurven.
• Integrierter schneller Thermodrucker für sofortige Ausdrucke vor Ort.
• Intelligenter Controller und großes grafisches LCD für einfache Bedienung im Feld.
• Batteriegepufferter interner Speicher für bis zu 3.000 Prüfsätze; Daten bleiben nach Stromausfall erhalten.
• USB-Export und One-Click-Word-Report-Generierung am Standard-PC zur Dokumentation und Zertifizierung.
• Kompaktes, leichtes Gehäuse, geeignet für Labor- und Feldprüfungen.

Technische Daten

• Versorgung: AC 220V ±10%, 50 Hz.
• Geräteausgang (Spannung): 0 ~ 2500 V (Strombegrenzung einstellbar, max. 20 A).
• Hoher Ausgangsstrom: 0 ~ 1000 A.
• Genauigkeit der Erregungsmessung: ≤ 0,5 % (0,3 % × Messwert + 0,2 % × Messbereich).
• Messbereich CT-Verhältnis: ≤ 5000 A/1 A (25.000 A/5 A); CT-Verhältnisgenauigkeit: ≤ 0,5 %.
• Messbereich PT-Verhältnis: 5 ~ 220 kV; PT-Verhältnisgenauigkeit: ≤ 0,5 %.
• Umgebungsbedingungen: Temperatur −10 ℃ bis 40 ℃; Luftfeuchte ≤ 90 %; Höhe ≤ 1000 m.
• Abmessungen (B×T×H): 410 mm × 260 mm × 340 mm.
• Gewicht: ≤ 25 kg (betriebsfähig/portabel angegeben ≤ 22 kg in der Einsatzbeschreibung).
