Analysator für Stromnetz UHV-109A

Widerstandelektrischer WiderstandLeistung

Produkteinführung

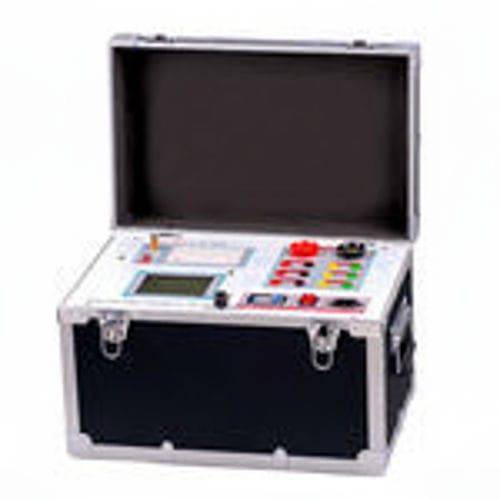

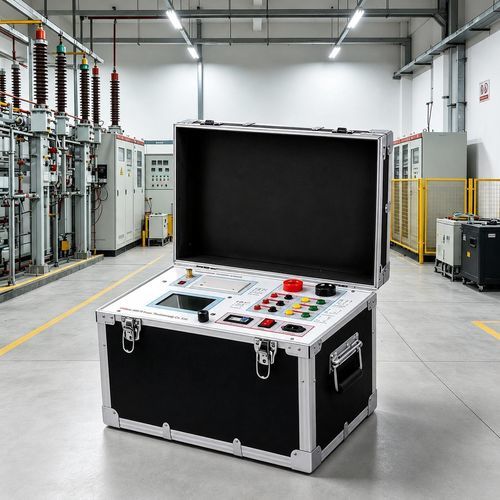

Der UHV-109A ist ein tragbares, eigenständiges Prüfgerät zur automatischen Verifikation und Messung von Stromwandlern (CT) und Potentialtransformatoren (PT) im Labor und im Feldeinsatz. Er kombiniert automatische Wendepunkt-Erkennung, normgerechte Berichtsfunktionen und umfangreichen lokalen Speicher, ermöglicht die One-Click-Word-Berichterstellung über USB und verkürzt die Inbetriebnahmezeiten.

Produktmerkmale

• Unterstützt CT- und PT-Erkennung sowie Messung des Wicklungsverhältnisses
• Entspricht GB 20840.3-2013 und GB 20840.2-2014 (IEC-Referenzen)
• Einzelgerätbetrieb — keine zusätzliche Ausrüstung erforderlich
• Eingebauter schneller Thermodrucker für sofortige Vor-Ort-Berichte
• Benutzerfreundlicher intelligenter Controller mit großem grafischem LCD
• Automatische Berechnung/Erkennung des CT/PT Erreger-Wendepunkts
• Automatische Erzeugung von 5%- und 10%-Fehlerkurven
• Speichert über 3000 Prüfsätze mit Schutz gegen Datenverlust bei Stromausfall
• USB-Datenübertragung und PC-kompatible One-Click-Word-Berichterstellung
• Tragbares Design (≤ 22 kg) für den Feldeinsatz

Technische Daten / Spezifikationen

• Stromversorgung: AC 220V ±10%, 50Hz
• Geräteleistung: 0 ~ 2500 Vrms, 5 kVA (max. einstellbarer Wert 20 A)
• Hoher Ausgangsstrom: 0 ~ 1000 A
• Erregerpräzision: ≤ 0.5%（0.2% * Ablesung + 0.3% * Bereich）
• Messung des Sekundärwicklungswiderstands:
  • Bereich: 0.1 ~ 300 Ω
  • Präzision: ≤ 0.5%（0.2% * Ablesung + 0.3% * Bereich）
• Messung der tatsächlichen sekundären Last:
  • Bereich: 5 ~ 500 VA
  • Präzision: ≤ 0.5%（0.2% * Ablesung + 0.3% * Bereich） ± 0.1 VA
• Phasenmessung (Winkeldifferenz):
  • Präzision: 4 min
  • Auflösung: 0,1 min
• Ratio-Fehler Präzision: 0.05%
• CT Turns-Ratio Messung:
  • Bereich: ≤ 25000 A/5 A (5000 A/1 A)
  • Präzision: ≤ 0.5%
• PT Turns-Ratio Messung:
  • Bereich: ≤ 500 kV
  • Präzision: ≤ 0.5%
• Betriebsbedingungen: Temperatur −10°C ~ 40°C; Luftfeuchtigkeit ≤ 90%; Höhe ≤ 1000 m
• Abmessungen: 410 mm × 260 mm × 340 mm
• Gewicht: ≤ 22 kg
