Magnetfeldtester UHV-105

HochspannungStromimpulsfür Transformator

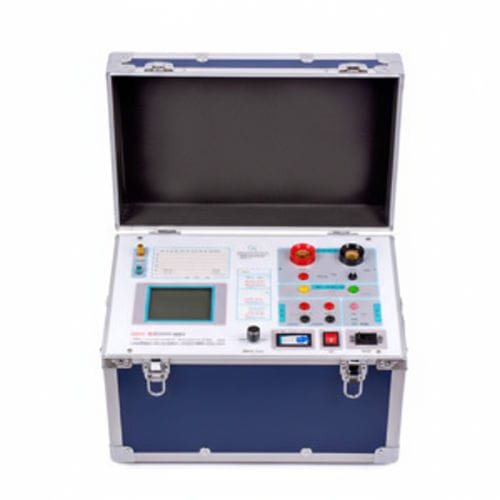

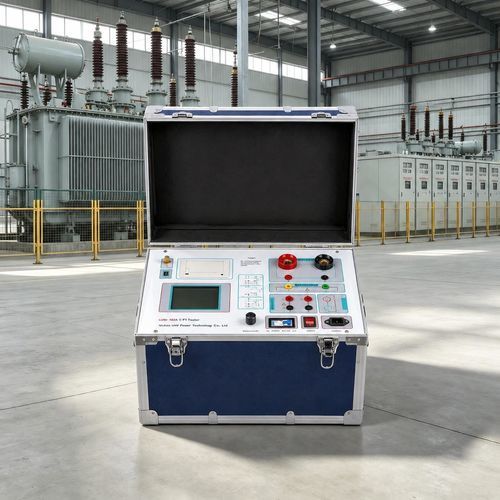

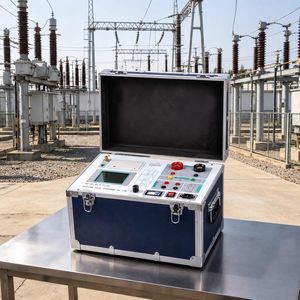

Der UHV-105 CT PT Comprehensive Tester ist ein tragbares Vor-Ort-Prüfgerät für P‑Klasse Stromwandler (CT) und Spannungs-/Potentialwandler (PT), entwickelt zur Durchführung eines vollständigen Prüfspektrums mit integrierter Datenerfassung und Druckfunktion. Das Gerät verfügt über ein LCD, einen integrierten Mini-Hochgeschwindigkeitsdrucker, USB-Datenausgang und eine einfache Bedienung.

Produktmerkmale und Vorteile

• Normenkonformität: entspricht GB 20840.3-2013 und GB 20840.2-2014 für die professionelle CT/PT-Prüfung.
• Vollständige Prüflösung: führt alle aufgeführten Prüfungen eigenständig ohne externe Geräte durch.
• Vor-Ort-Druck: integrierter Hochgeschwindigkeits-Mikrodrucker für sofortige Ausdrucke.
• Intuitive Steuerung: smarter Controller mit grafischer Benutzeroberfläche für einfache Bedienung.
• Klare Anzeige: großes LCD zur Darstellung von Messwerten und grafischen Ergebnissen.
• Automatische Berechnungen: automatische Ermittlung des Excitation Knee Point gemäß Normen.
• Fehlerkurvengenerierung: automatische Erstellung von 5% und 10% Fehlerkurven zur Konformitätsprüfung.
• Datenhaltung: speichert bis zu 3.000 Prüfdatensätze mit Schutz bei Stromausfall.
• Datenexport: USB-Schnittstelle zum Datentransfer und zur Berichtserstellung (Word).
• Feldtaugliches Design: kompakte Bauform, optimiert für mobile Einsätze; Masse ≤ 30 kg.
• Schutzfunktionen: mehrere Sicherungen zum Schutz von Gerät und Bediener.

Funktionsübersicht (CT / PT)

• CT (Stromwandler):
  • Magnetisierungskurve (Erregerkennlinie)
  • Übertragungsverhältnis-Prüfung
  • Polungsprüfung
  • Erzeugung von 5%- und 10%-Fehlerkurven
  • Stromeinspeisung
  • Entmagnetisierung (Degauss)
  • Spannungsfestigkeitsprüfung bei Netzfrequenz (AC)
  • Automatische Berechnung des Excitation Knee Point
• PT (Spannungs-/Potentialwandler):
  • Prüfung der Erregerkennlinie
  • Übertragungsverhältnis-Prüfung
  • Polungsprüfung
  • Spannungsfestigkeitsprüfung bei Netzfrequenz
  • Entmagnetisierung (Degauss)
  • Berechnung des Knee Point

Spezifikationen

• Betriebsspannung: AC 220V ±20V, 50–60Hz
• Ausgangswellengestalt: Sinuswelle
• Ausgangsspannung für Erregerkennlinie: 0–1200 V
• Erreger-Ausgangsstrombereich: 0–20 A
• Ausgangsstrom für Übertragungsverhältnis-Prüfung: 0–1000 A
• Messbereich CT-Verhältnis: 5–25000 A/5 A (5000 A/1 A)
• Messbereich PT-Verhältnis: 1–500 kV
• Messfehler: ≤ 0,5 % (0,2 % * Messwert + 0,3 % * Bereich)
• Betriebstemperatur: -10 ℃ bis +40 ℃
• Relative Luftfeuchte: < 90 % RH
• Höhe über NN: ≤ 1000 m
• Abmessungen (L×B×H): 450 × 280 × 260 mm
• Gewicht: ≤ 30 kg
• Datenkapazität: bis zu 3.000 Prüfeinträge mit Schutz bei Stromausfall
• Schnittstellen: integrierter Mini-Drucker; USB-Stick-Unterstützung für Datenausgabe und Berichtserstellung
