Analysator für Stromnetz UHV-300 CT PT

für NetzwerkIndustrieelektrischer Widerstand

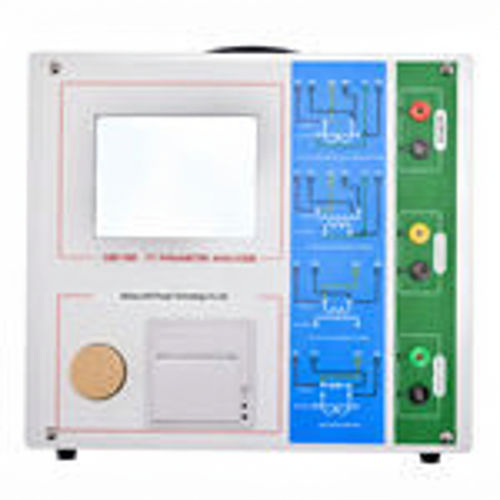

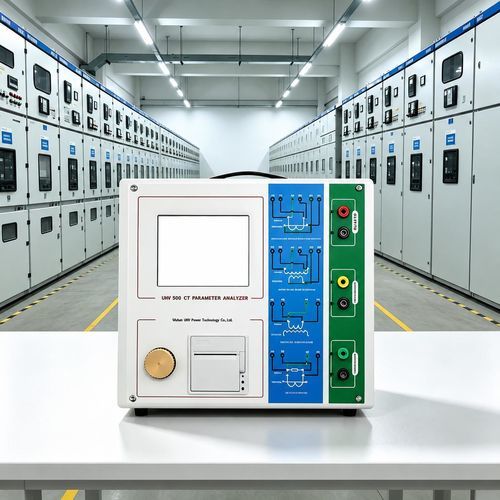

Der UHV-300 CT PT Volt-Ampere-Charakteristikanalysator ist ein professionelles Prüfgerät für Stromwandler (CT) und Spannungswandler (PT) im Energiesektor, basierend auf leistungsfähigen DSP- und ARM-Plattformen und modernen Fertigungsprozessen. Er ist ausgelegt zur Messung von Erregungs(Volt-Ampere)-Charakteristiken, Verhältnis, Polarität, Sekundärwicklungswiderstand, Sekundärlast, Verhältnisfehler und Phasenwinkelfehler sowie zur automatisierten Analyse von CT/PT-Parametern.

Hauptmerkmale

• Umfassende Prüfungen für CT-Typen (Schutz, Messung, TP): Erregungseigenschaften, Verhältnis, Polarität, Sekundärwicklungswiderstand, Sekundärlast, Verhältnisfehler und Phasenwinkelfehler; auch anwendbar auf PT-Erregungstests.
• Automatische Berechnung und Anzeige von CT/PT-Parametern: Kniespannung/-strom, 10% (5%) Fehlerkurve, Accuracy Limit Factor (ALF), Gerätesicherheitsfaktor (FS), sekundäre Zeitkonstante (Ts), Remanenzkoeffizient (Kr) sowie Erkennung gesättigter/ungesättigter Induktivitäten.
• Konform mit IEC60044-1 und IEC60044-6 für CT/PT.
• Auf fortgeschrittener Niederfrequenz-Prüftheorie basierend, Möglichkeit zum Kniepunkt-Test des CT bis zu 30 kV (konfigurationsabhängig).
• Datenspeicherung: nichtflüchtiger Speicher für bis zu 2000 Prüfsätze; Export per USB/U-Disk an PC; Analysesoftware zur Erstellung von Word-Berichten.
• Einfache Bedienung: Ein-Tasten-Ausführung gängiger CT-Tests (Widerstand, Erregung, Verhältnis, Polarität); einheitliche Verkabelung für die meisten Prüfungen.
• Tragbares Design: Gerätgewicht ≤ 9 kg für den Feldeinsatz.

Alternative Bezeichnungen

• CT/PT-Tester
• CT Volt-Ampere-Tester
• CT Charakteristiktester
• CT-Analysator

Charakteristiken / technische Spezifikationen

• Testzweck: Schutz-CT
• Ausgang: 0–180 Vrms, 12 Arms, 36 A (Spitze)
• Spannungsmessgenauigkeit: ±0,2 %
• CT-Verhältnismessung — Bereich: 1–30000; Genauigkeit: ±0,2 %
• PT-Verhältnismessung — Bereich: 1–10000; Genauigkeit: ±0,2 %
• Phasenmessung — Auflösung: 0,5 min; Genauigkeit: ±5 min
• Messung des Sekundärwicklungswiderstands — Bereich: 0–300 Ω; Genauigkeit: 2 % ± 2 mΩ
• AC-Lastmessung — Bereich: 0–300 VA; Genauigkeit: 2 % ± 0,2 VA
• Eingangsspannung: AC 220 V ±10 %, 50 Hz
• Arbeitsumgebung: Temperatur -10 ℃ bis 50 ℃, Luftfeuchtigkeit ≤ 90 %
• Abmessungen & Gewicht: 340 × 300 × 150 mm; Gewicht ≤ 9 kg
