Laboranalysator UHV-103Afür TestsWiderstandBenchtop
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendungsbereich
- Labor, für Tests
- Messgröße
- Widerstand
- Konfigurierung
- Benchtop, tragbar
- Verwendungsmodus
- automatisch
- Weitere Eigenschaften
- digital, Kalibrierung, Steuer
Beschreibung
Übersicht
Hauptmerkmale
Technische Daten

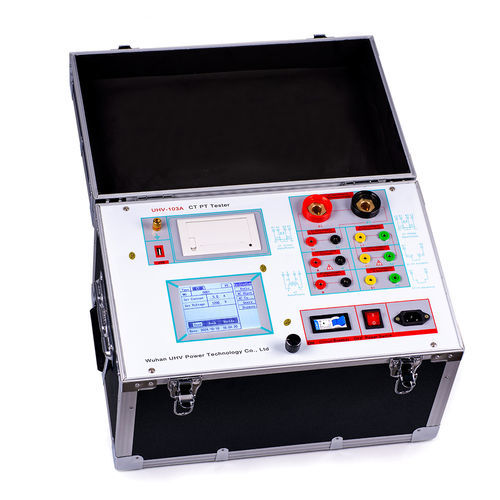

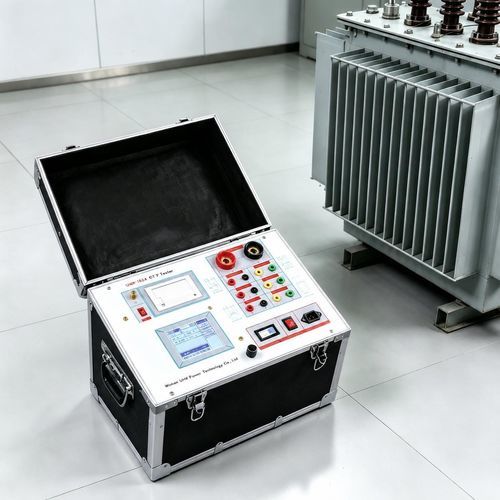

- Der UHV-103A ist ein tragbares Gerät zur automatischen Prüfung von Schutz- und Mess-Trafos (CT/PT) und eignet sich für Labor- und Feldtests.
- Er liefert Anregungskennlinien, Übersetzungsverhältnis, Polarität, Entmagnetisierung, Fehlerkurven bei 5% und 10%, Prüfungen sekundärer Schaltkreise, Netzfrequenz-Wechselspannungsprüfungen und Messungen der Sekundärlast.
- Ausgestattet mit großem grafischem LCD, eingebauter Mikro-Schnelldrucker und USB-Datenausgabefunktion für Vor-Ort-Druck und PC-Report-Erstellung.
Hauptmerkmale
- Autarker Betrieb: alle Prüfposten ohne zusätzliche Hilfsgeräte durchführbar; unterstützt Prüfungen an Durchführungsbuchsen (bushings) und transformerspezifische Polaritätstests.
- Automatische Bestimmung des Anregungs-Knickpunkts und automatische Erzeugung von 5%- und 10%-Fehlerkurven.
- Entspricht GB1207, GB1208 und verwandten Normen.
- Speichert bis zu 3000 Prüfdatensätze mit Erhalt nach Stromausfall; USB-Export; exportierte Daten lesbar auf Standard-PCs und verwendbar zur Erstellung von Word-Berichten.
- Eingebauter Mikro-Schnelldrucker und intelligente Bildschirmhinweise für effiziente Feldanwendungen.
Technische Daten
- Versorgung: AC 220 V ±10%, 50 Hz.
- Geräteausgang: 0–1200 V, 5 kVA; maximal einstellbarer Strom 20 A.
- Hohe Stromausgabe: 0–600 A.
- Genauigkeit Anregungsmessung: ≤ 0,5 % (0,2 % × Messwert + 0,3 % × Bereich).
- Messbereich Widerstand Sekundärwicklung: 0,1–300 Ω; Genauigkeit: ≤ 1,0 % (0,4 % × Messwert + 0,6 % × Bereich).
- Messbereich sekundäre Istlast: 5–500 VA; Genauigkeit: ≤ 0,5 % (0,2 % × Messwert + 0,3 % × Bereich) ± 0,1 VA.
- Phasenmessung (Winkeldifferenz): 1–99,9 Min; Auflösung: 0,1 Min.
- CT-Windungsverhältnisbereich: ≤ 25 000 A/5 A (5 000 A/1 A); Genauigkeit: ≤ 0,5 % (0,2 % × Messwert + 0,3 % × Bereich).
- Weitere angegebene Messgröße: Bereich ≤ 500 kV; Genauigkeit: ≤ 0,5 % (0,2 % × Messwert + 0,3 % × Bereich).
- Betriebstemperatur: -10 °C bis 40 °C; Betriebsfeuchte: ≤ 90 %.
- Abmessungen: 410 mm × 260 mm × 340 mm; Gewicht Hauptgerät: 25 kg.
VIDEO
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von Wuhan UHV Power Technology Co.,Ltd. anzeigenWeitere Produkte von Wuhan UHV Power Technology Co.,Ltd.

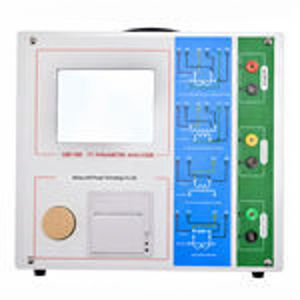

CT PT-Tester
