Isolationstester UHV-107

SpannungHochspannungPolarität

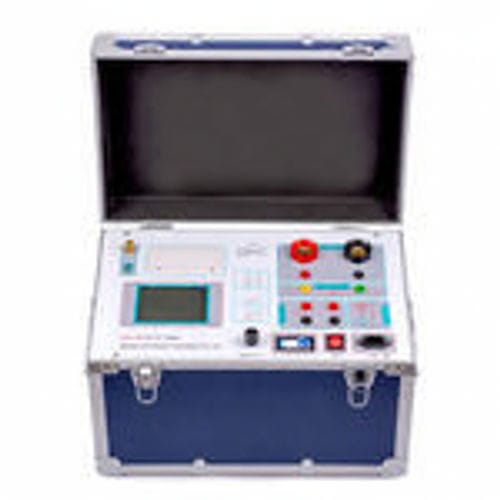

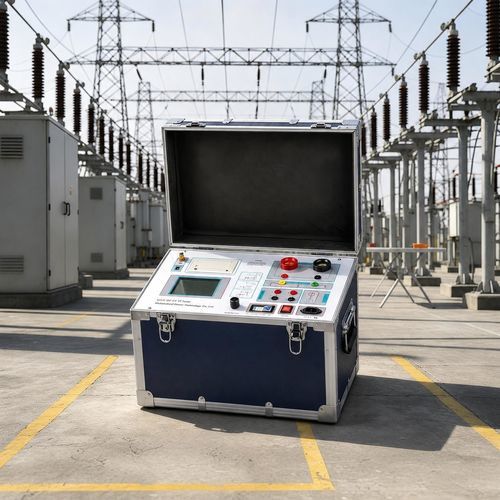

Der UHV-107 ist ein Volt-Ampere-Charakteristik-Tester für die automatisierte Prüfung von Schutz- und Messstromwandlern (CT) sowie Spannungswandlern (PT) und eignet sich für Labor- und Feldprüfungen.

Hauptmerkmale

• All-in-One-Betrieb: führt Erregerkurven, Verhältnisbestimmung, Polprüfungen, Entmagnetisierung, 5%/10% Fehlerkurven, Sekundärbelastung und AC-Durchgangsprüfungen ohne externes Equipment durch.
• Automatisierte Analyse: automatische Erkennung des Excitations-Knee-Points und automatische Erstellung von 5%/10% Fehlerkurven.
• Intuitive Bedienung: intelligenter Controller mit großem grafischem LCD-Display für vereinfachte Bedienung.
• Vor-Ort-Berichte: integrierter Mikro-Thermodrucker für sofortige Ergebnisdrucke.
• Erweiterte Datenverwaltung: speichert bis zu 3.000 Testsätze mit Batteriesicherung und unterstützt USB-Export zur Erstellung von Word-Berichten auf Standard-PCs.
• Feldoptimiertes Design: kompakte, tragbare Bauweise für einfache Vor-Ort-Prüfungen.

Technische Daten

• Netzversorgung: AC 220V ±10%, 50Hz
• Geräteausgang (Spannung/Strom): 0 ~ 2500 V (Spitzenwert, bis 20 A). Hinweis: 0–5 A = echter Wert; >5 A bis 20 A = berechneter Wert.
• Hoher Stromausgang: 0 ~ 600 A
• Genauigkeit der Erregungsmessung: ≤ 1,0% (0,5% × Messwert + 0,5% × Bereich)
• Messbereich CT-Verhältnis: ≤ 3000 A/1 A (entspricht 15000 A/5 A)
• Genauigkeit CT-Verhältnis: ≤ 0,5%
• Messbereich PT-Verhältnis: ≤ 500 kV
• Genauigkeit PT-Verhältnis: ≤ 0,5%
• Betriebsumgebung — Temperatur: -10 ℃ bis 40 ℃; Luftfeuchtigkeit: ≤ 90%; Höhe: ≤ 1000 m
• Abmessungen: 410 mm × 260 mm × 340 mm
• Gewicht: ≤ 25 kg
