Analysator für Stromnetz UHV-105A

für TestsSpannungtragbar

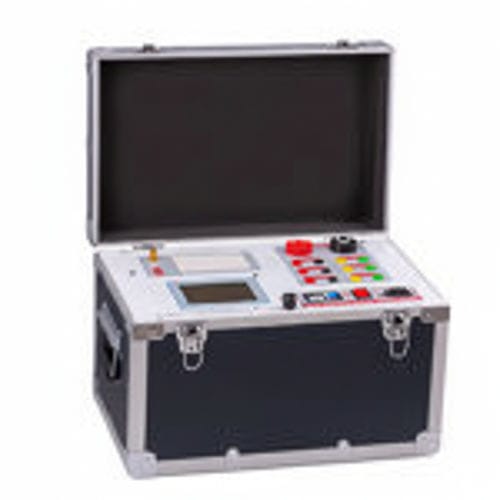

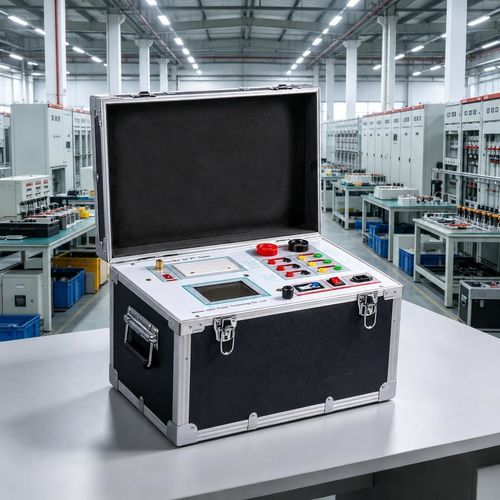

Der CT/PT-Kennlinienprüfer UHV-105A ist ein tragbares Gerät zur Vor-Ort-Prüfung von Schutzklassen-Transformatoren: Stromwandler (CT) und Spannungswandler (PT). Er vereint Messung der Erregerkennlinie (knee-point/sättigung), Verhältnis- und Polaritätsprüfungen, Belastungs- und Isolationsprüfungen, lokale Berichterstellung sowie USB-Datenausgabe zur Optimierung der Vor-Ort-Prüfabläufe.

Hauptmerkmale

• Tragbares, feldtaugliches Gehäuse mit kompakter Bauform und einfacher Handhabung.
• Smart-Controller mit integriertem LCD zur Steuerung der Prüfungen und Anzeige der Ergebnisse.
• Eingebaute Mikro-Druckereinheit für sofortige Feldberichte.
• Nichtflüchtiger, batteriegepufferter Speicher für bis zu 3.000 Prüfsätze.
• USB-Export zur Berichtserstellung (Word) und Weiterverarbeitung am PC.

Funktionen

• Stromwandler (CT)
  • Messung der Magnetisierungs-/Erregerkennlinie (Bestimmung des Knee-Points und Sättigung).
  • Prüfung des Übersetzungsverhältnisses (Transformation / turns/ratio) und Genauigkeitsverifikation.
  • Polaritätsprüfung.
  • Ermittlung der Fehlerkurven bei 5% und 10%.
  • Stromeinspeisung zur Verifikation von Verhältnis/Genauigkeit, inkl. FAST TEST-Modus.
  • Wechselspannungs-Durchschlagsprüfung des Sekundärwickels (Netzfrequenz).
  • Automatische Berechnung des Erreger-Knee-Point-Werts.
  • Prüfung unter tatsächlicher Sekundärlast (Burden) und Widerstandsmessung.
• Spannungswandler (PT)
  • Prüfung der Erregerkennlinie.
  • Prüfung des Übersetzungsverhältnisses.
  • Polaritätsverifikation.
  • Wechselspannungs-Durchschlagsprüfung (Netzfrequenz) des Sekundärwickels.
  • Widerstandsmessung und Berechnung des Knee-Point.
  • Prüfung unter tatsächlicher Sekundärlast.

Technische Daten / Spezifikationen

• Betriebsspannung: AC 220 V ±20 V, 50–60 Hz.
• Ausgangswellform: Sinus.
• Einzelgeräte-Ausgangsspannung (Erregerkennlinie): 0–1200 V.
• Einstellbarer Erregerstrombereich: 0–20 A.
• Ausgangsstrom für Übersetzungsverhältnis-Prüfung: 0–1000 A.
• CT-Verhältnis-Messbereich: 5–25000 A / 5 A (5000 A / 1 A).
• PT-Verhältnis-Messbereich: 1–500 kV.
• Lastbereich: 5–500 VA.
• Widerstandsmessbereich: 0,1–300 Ω.
• Genauigkeit (Fehler): ≤ 0,5% (0,3% × Reading + 0,2% × Range).
• Betriebstemperatur: -10 ℃ bis +40 ℃.
• Relative Luftfeuchtigkeit: < 90% RH.
• Höhe über NN: ≤ 1000 m.
• Abmessungen (L × B × H): 450 × 350 × 350 mm.
• Gewicht: ≤ 28 kg.
