Widerstand-Tester UHV-107A

Polaritätfür Industrieanwendungentragbar

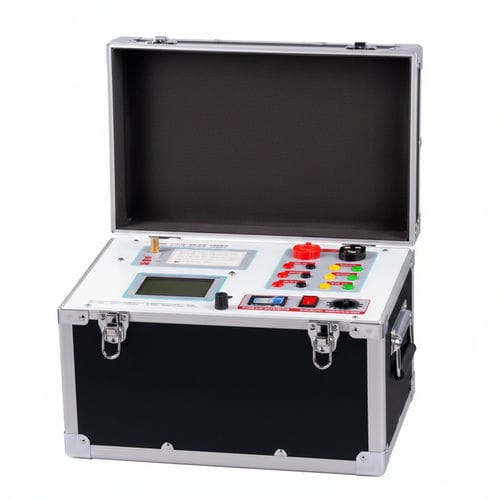

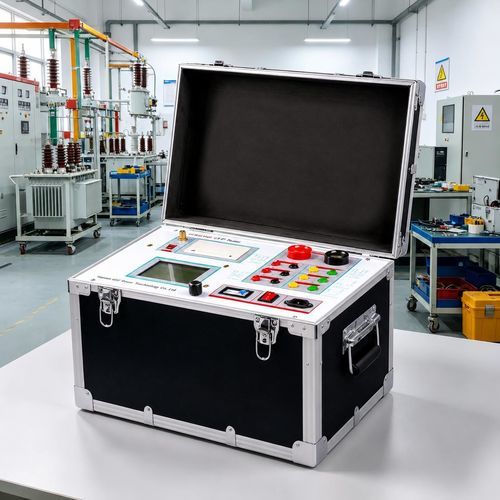

Das UHV-107A CT/PT Volt-Ampere Analyzer ist ein tragbares Feldgerät zur automatisierten, umfassenden Prüfung von Schutzklasse-(P-class)- und Messklasse-CTs/PTs. Es vereint Messung der Erregerkurve mit automatischer Knee-Point-Erkennung, Erzeugung von 5%/10% Fehlerkurven, Verifizierung von Übersetzungsverhältnis und Polarität, Prüfung der Sekundärlast sowie integrierte Berichterstellung und Datenexport.

Hauptvorteile

• Normenkonformität: zertifiziert nach GB 20840.3-2013 und IEC 60044.
• All-in-one Felllösung: tragbares Design ≤22 kg; kein externes Equipment erforderlich.
• Vor-Ort-Berichte: sofortiger Thermodruck (~8 s) und USB-Export für Word/PDF-Berichte.
• Hohe Messautomatisierung: KI-gestützte Knee-Point-Berechnung mit ≤0,5% Wiederholbarkeit und dynamische Fehlerkartierung für 5%/10% Kompositkurven.
• Robuste Datenspeicherung: >3.200 Testdatensätze auf militärischer Flash mit Superkondensator-Backup; geprüfter Betrieb von −25°C bis 55°C.
• Schnelle Inbetriebnahme: intuitive grafische Benutzeroberfläche und geführte Abläufe für CT-Inbetriebnahme in unter 15 Minuten.

Funktionen

• Messung der Erregerkurve mit automatischer Knee-Point-Erkennung.
• Automatische Erzeugung von 5% und 10% Fehlerkurven (komposite Genauigkeitsdarstellung).
• Verifizierung von CT/PT-Verhältnis und Polaritätsprüfung.
• Prüfung der sekundären Last (tatsächliche Belastung) und Messung des Sekundärwicklungswiderstands ohne externe Geräte.
• Integrierte Hochspannungs- und Hochstromausgänge für Prüfungen bis zu den Gerätegrenzen; integrierter Thermodrucker und USB-Export.

Technische Spezifikationen

• Netzversorgung (Betrieb): AC 220V ±10%, 50Hz.
• Geräteausgang: 0 ~ 2500 V, 5 kVA (maximal einstellbarer Wert 20 A).
• Hochstromausgang: 0 ~ 600 A.
• Erreger-Genauigkeit: ≤0,5% (0,2% * Messwert + 0,3% * Bereich).
• Messbereich Widerstand Sekundärwicklung: 0,1 ~ 300 Ω; Genauigkeit: ≤1,0% (0,4% * Messwert + 0,6% * Bereich).
• Messbereich sekundäre tatsächliche Belastung: 5 ~ 500 VA; Genauigkeit: ≤0,5% (0,2% * Messwert + 0,3% * Bereich) ± 0,1 VA.
• Phasen( Winkeldifferenz)-Messung — Genauigkeit: ±4 min; Auflösung: 0,1 min.
• Kontrastgenauigkeit: 0,05%.
• CT-Verhältnis-Messung — Bereich: ≤25000 A/5 A (5000 A/1 A); Genauigkeit: ≤0,5% (0,2% * Messwert + 0,3% * Bereich).
• PT-Verhältnis-Messung — Bereich: ≤500 kV; Genauigkeit: ≤0,5% (0,2% * Messwert + 0,3% * Bereich).
• Arbeitsumgebung — Temperatur: −10°C bis 40°C; Luftfeuchtigkeit: ≤90%; Höhe: ≤1000 m.
• Abmessungen: 410 mm × 260 mm × 340 mm.
• Gewicht: ≤22 kg.
