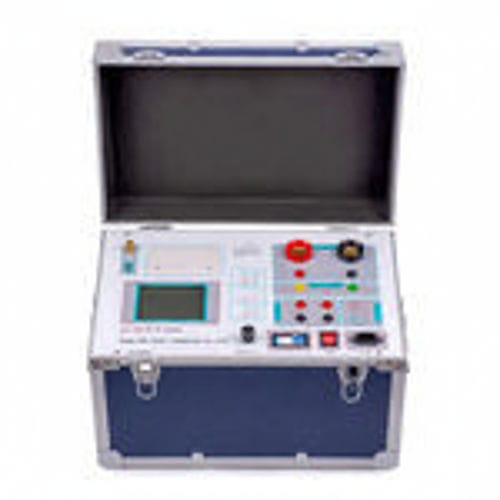

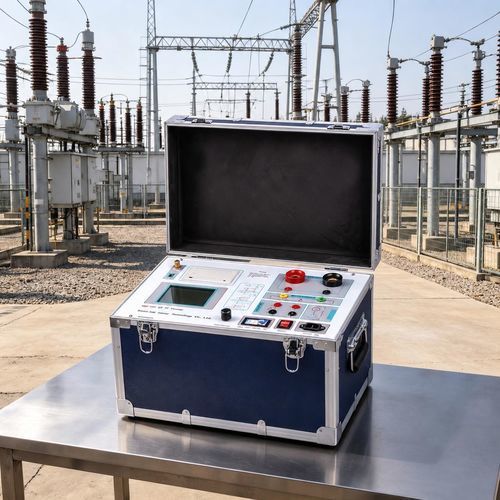

Analysator für Stromnetz UHV-103Laborfür TestsSpannung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendungsbereich
- Labor, für Stromnetz, für Tests
- Messgröße
- Spannung
- Konfigurierung
- tragbar
- Verwendungsmodus
- automatisch
- Weitere Eigenschaften
- mit Datenlogger, Datenerfassung, mit integriertem Drucker
Beschreibung
Übersicht
Hauptmerkmale
Technische Spezifikationen
Daten und Berichte
Anwendungen

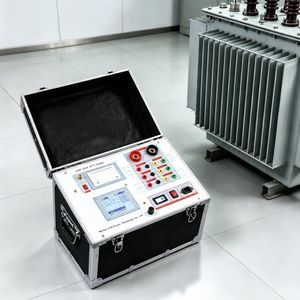

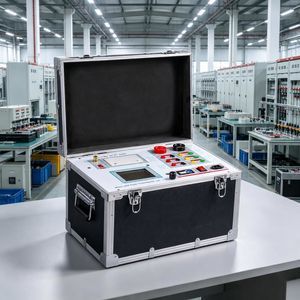

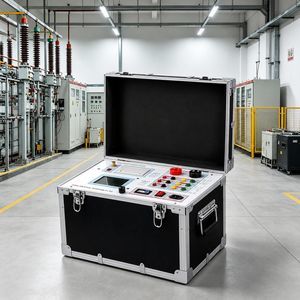

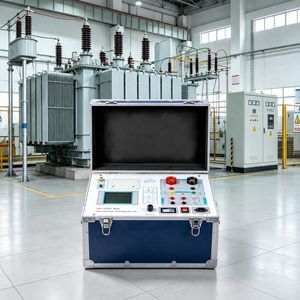

- Automatischer Tester für Schutz- und messtechnische Stromwandler (CT) und Spannungswandler (PT) bis 35 kV, geeignet für Labor- und Feldprüfungen.
- Einzelgerät-Design, das Anregung, Messung, Drucken und Datenspeicherung für Vor-Ort-Prüfungen integriert.
Hauptmerkmale
- Unterstützt Tests von CT und PT (Schutz und Messtechnik).
- Erfüllt GB 20840.3-2013, GB 20840.2-2014 und verwandte Normen.
- Alle Prüfaufgaben können ohne externes Zusatzgerät durchgeführt werden.
- Eingebauter mikro‑schneller Drucker für direkte Ausdrucke der Ergebnisse vor Ort.
- Intelligenter Controller und einfache Bedienoberfläche.
- Großes LCD mit grafischer Anzeigeoberfläche.
- Automatische Bestimmung des Erreger‑Wendepunktwerts (CT/PT) gemäß Vorschriften.
- Automatische Erzeugung von Fehlerkurven (5 % und 10 %).
- Speicher für 3000 Prüfsätze, die nach dem Ausschalten erhalten bleiben.
- Unterstützung für U‑Disk‑Datenübertragung; Daten lesbar auf Standard‑PC und exportierbar in WORD‑Berichte.
Technische Spezifikationen
- Modell: UHV-103.
- Betriebsversorgung: AC 220 V ±20 V, 50–60 Hz.
- Ausgangswellenform des Geräts: Sinuswelle.
- Einzelgerät Erregerspannung: 0–1000 V.
- Erregungsstrom (einstellbar): 0–20 A.
- Ausgangsstrom für Transformationsverhältnisprüfung: 0–600 A.
- CT‑Verhältnis Messbereich: 5 ～ 25 000 A / 5 A (unterstützt 5000 A / 1 A).
- PT (T) Messbereich: 1 ～ 500 kV.
- Fehler / Genauigkeit: ≤ 0,5 % (0,2 % * Ablesung + 0,3 % * Bereich).
- Betriebstemperatur: -10 ℃ ～ +40 ℃.
- Relative Luftfeuchte: < 90 % RH.
- Höhe: ≤ 1000 m.
- Gesamtabmessungen (L × B × H): 450 × 280 × 260 mm.
- Gewicht: ≤ 30 kg.
Daten und Berichte
- Interner Speicher für bis zu 3000 Prüfsätze mit Erhalt nach Abschalten.
- Datenübertragung per U‑Disk zur PC‑Auswertung.
- Daten kompatibel mit Standard‑PC; Erstellung von WORD‑Berichten möglich.
- Eingebauter mikro‑schneller Drucker für sofortige Ausdrucke vor Ort.
Anwendungen
- Labor‑ und Feldprüfungen von Schutz- und messtechnischen CT und PT (≤35 kV).
- Tragbares Design und integrierte Funktionen für effiziente Vor‑Ort‑Prüf‑ und Wartungsabläufe.
