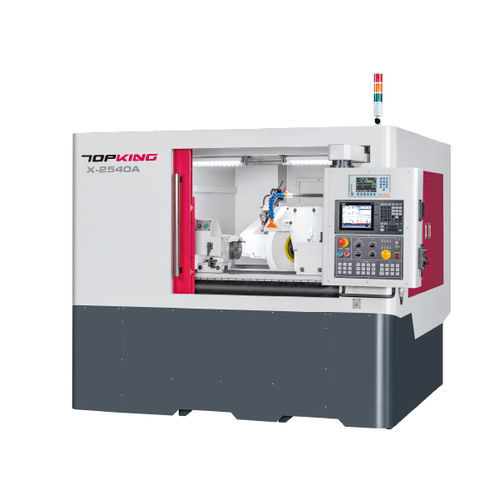

Winkelschleifmaschine X-2540A

Rundfür Werkstückehorizontal

EINLEITUNG
Der X-2540A von TOPKING ist eine CNC-Winkel-Zylinderschleifmaschine für gleichzeitiges Außen- und Stirnschleifen in einer Spannvorrichtung. Der eingeschränkte Winkel-Schleifkopf und das Kreuzschlitten-Design der X-/Z-Achsen reduzieren Rüstzeiten, verkürzen Produktionszyklen und gewährleisten konstante Präzision durch ein GUI-basiertes CNC-System.

LEISTUNG

• Schwenkmaß über Tisch: Ø270 mm
• Zapfenabstand: 400 mm
• Max. Schleifdurchmesser: Ø250 mm
• Max. Schleiflänge: 400 mm
• Max. Last zwischen Spitzen: 15 kg
• Zentrumshöhe (Tisch bis Spitzenmitte): 135 mm

MASCHINENMERKMALE

• Benutzerfreundliches CNC-System mit GUI zur Prozessaufteilung, numerischem Dressieren und vereinfachter Bearbeitungsanpassung ohne manuelle G/M-Programmierung.
• Steifes Maschinenbett aus Meehanite-Guss mit Glüh- und Alterungsbehandlung; gehärtete und geschliffene Führungen für dauerhafte Stabilität.
• Fest an der Maschine verschraubter Arbeitstisch und Kreuzschlitten-Layout reduzieren Verfahrwege und verbessern Geschwindigkeit sowie Positionsstabilität.
• Kompakte Kreuzschlittenkonstruktion für X- und Z-Achse; geschlossene Teleskopabdeckungen schützen Antriebsteile vor Kühlschmiermittel und Spänen.
• Hoch geschlossene Linearmaßstäbe auf X- und Z-Achse serienmäßig für genaue Positionierung und Oberflächenqualität.
• Präzisionslinearführungen und Kugelgewindetriebe für geringen Reibwert, hohe Tragfähigkeit und minimales Backlash; flexible Vorschubmodi für kleine Bauteile.
• Winkel-Schleifkopf mit G.W.-Spindel auf Präzisionslagern; Spindel aus SNCM-220 mit Wärmebehandlung und Feinschleifen (>HRC62) für Abriebfestigkeit.
• Werkspindel servoangetrieben mit stufenloser Drehzahl; hydraulisches Reitstock-Optional; flaches Luftdruck-Design zur Reibungsminimierung und Reduktion von Spitzenüberhitzung; zentrale Kühlung zur Verformungsvermeidung.
• Diamant-Werkzeughalter (reitstockmontiert) mit standardmäßigem Dressvorrichtung; verschiedene Dressoptionen verfügbar.

SPEZIFIKATIONEN

• Schleifscheibengröße (Ø x Breite x Bohrung): Ø510 × 50–75 × Ø127 mm
• Lineargeschwindigkeit Schleifscheibe: 33 m/s (Option: 45 m/s)
• Tischschwenkwinkel: -1° ~ +8°
• Werkspindel-Schwenkwinkel: -30° ~ +90°
• Spindeldrehzahl Werkspindel: 10 ~ 300 U/min
• Mittenkonus: MT Nr. 3 (Option: MT Nr. 4)
• X-Achsen Verfahrweg: 300 mm; Schnellgang: 6000 mm/min; Automatischer Vorschub: 0,001 ~ 2000 mm/min; Min. Einstellung: 0,001 mm
• Z-Achsen Verfahrweg: 580 mm; Schnellgang: 6000 mm/min; Automatischer Vorschub: 0,001 ~ 2000 mm/min; Min. Einstellung: 0,001 mm
• Antriebe: Schleifscheiben-Spindel 5,5 kW; Werkspindel 1,0 kW (Servo); X-Achse Schleifkopf 1,5 kW (Servo); Z-Achse Tisch 1,5 kW (Servo)
• Kühlmittelpumpe: 0,18 kW; optionale Hydraulikpumpe: 0,75 kW (Kapazität 18 L)
• Maschinenabmessungen (L × B × H): 2200 × 2150 × 1900 mm; Nettogewicht: 4300 kg; Zentrumshöhe (Boden bis Spitzenmitte): 1110 mm

STANDARDZUBEHÖR

• Mitsubishi CNC-Steuerung ×1 Satz
• Schleifscheibe und Flansch ×1 Satz
• Hartmetall-Drehzentren (2 Stk.) ×1 Satz
• Diamant-Werkzeughalter (reitstockmontiert) ×1 Satz
• Nockenverriegelte Spannhunde ×1 Satz
• Linearmaßstäbe für X- und Z-Achse ×1 Satz
• Schleifscheiben-Inverter ×1 Satz
• Werkzeuge (Nivellierauflagen) und Werkzeugkasten ×1 Satz
• Wuchtbock und Spannwelle ×1 Satz
• Tastkopf ×1 Satz
• Vollständig geschlossener Spritzschutz ×1 Satz
• Elektrik-, Schmier- und Kühlsysteme, Arbeitsleuchte ×1 Satz jeweils

OPTIONALES ZUBEHÖR

• Hydraulischer Reitstock
• Werkstückhalter 2 Stk./Satz
• 2-Punkt-Stützvorrichtung
• Verstellbare 3-Punkt-Stützvorrichtung
• Verstellbares 3-Backen-Futter
• Verstellbares 4-Backen-Futter
• Automatische Schleifscheibenwuchtvorrichtung
• Ersatz-Schleifscheibe und Flansch
• Auslegerkran zum Be- / Entladen der Schleifscheibe
• Automatische Prozessmessung, Spaltsteuerung, magnetischer Kühlschmierstoffabscheider, Papierfilter, Ölnebelabscheider

TECHNISCHE DATEN

• Schwenkmaß über Tisch: Ø270 mm
• Zapfenabstand: 400 mm
• Max. Schleifdurchmesser: Ø250 mm
• Max. Schleiflänge: 400 mm
• Max. Last zwischen Spitzen: 15 kg
• Lineargeschwindigkeit Schleifscheibe: 33 m/s (opt. 45 m/s)
• Verfahrweg X / Z: 300 mm / 580 mm
• Schnellvorschub: 6000 mm/min (beide Achsen)
• Gewicht / Abmessungen: 4300 kg / 2200 × 2150 × 1900 mm
