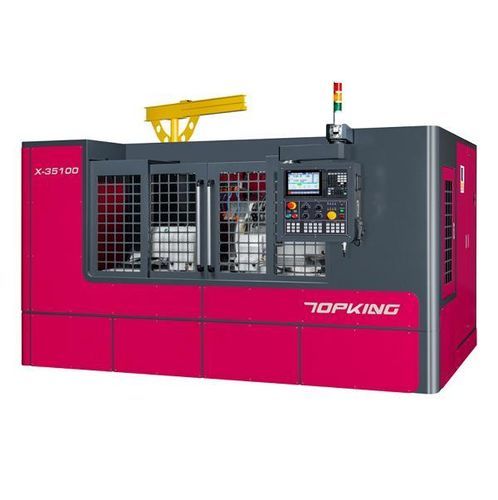

Rundschleifmaschine X-35100

für WerkstückehorizontalCNC

EINLEITUNG
Die X-35100 ist eine CNC-Rundschleifmaschine für das präzise, flexible Bearbeiten von kleinen bis großen Bauteilen. Die Maschine vereint ein kompaktes Kreuz-Schlitten-Layout X/Z mit einem steifen Maschinenbett und einer schweren Spindel/Spindelstock-Kombination zur Aufnahme hoher Bauteillasten und für stabile Schleifprozesse.

LEISTUNG

• Schwenkdurchmesser über Tisch: Ø370 mm
• Zwischenpunktabstand: 1000 mm
• Max. Schleifdurchmesser: Ø350 mm
• Max. Schleiflänge: 1000 mm

MASCHINENMERKMALE
BENUTZERFREUNDLICHES BEDIENSYSTEM
Die integrierte CNC-Steuerung mit grafischer Benutzeroberfläche (GUI) führt den Anwender durch grafische Prozesssegmentierung und vereinfacht die numerische Bearbeitung von Schleif- und Dresszyklen. Manuelle G-/M-Code-Programmierung ist nicht erforderlich.

STEIFES MASCHINENBETT

• Maschinenbett aus Meehanite-Gusseisen mit Glüh- und Alterungsbehandlung für dimensionsstabile Konstruktion.
• Führungen hochfrequenzgehärtet und präzisionsgeschliffen für Verschleißfestigkeit.
• Aufbau für maximale strukturelle Steifigkeit; verstärkte Schwerlast-Schlitten mit breiten V-Flach-Führungsflächen für hohe Tragfähigkeit und Schwingungsdämpfung.

ARBEITSTISCH / KREUZ-SCHLITTEN-DESIGN

• Der Arbeitstisch ist dauerhaft an der Maschine verschraubt; das Kreuz-Schlitten-Design reduziert Verfahrwege und verbessert Geschwindigkeit sowie Positionsstabilität.
• X- und Z-Achsen als Kreuzschlitten ausgeführt, um die Stellfläche zu reduzieren.
• Zwei Achsen sind mit geschlossenen Teleskopabdeckungen geschützt, um die Antriebsteile vor Schleifschlamm und Kühlschmierstoff zu schützen.

FÜHRUNGEN MIT HOHER STEIFIGKEIT
Die X-35-Serie verwendet eine harte Schienenstruktur zur Beibehaltung der Präzision unter Last, kombiniert mit großdurchmessrigen Kugelgewindetrieben zur Erhöhung der Tragfähigkeit und Reduzierung von Vibrationen.

RADSPINDEL-AUFBAU
Die Schleifscheiben-Spindel (G.W. spindle) verwendet Präzisionslager und eine Welle aus legiertem Stahl SNCM-220 mit Wärmebehandlung und Präzisionsschleifen; Oberflächenhärte über HRC62 zur Gewährleistung von Verschleißfestigkeit und Genauigkeit.

SPANNAUFNAHME UND MITTELSPINDEL

• Ausgelegt für schwere Werkstücke mit hoher struktureller Steifigkeit zur Erhöhung der Tragfähigkeit.
• Spindelkopf angetrieben durch einen Servomotor mit stufenloser Drehzahländerung.
• Hydraulischer Reitstock als optionale Ausstattung verfügbar.
• Flachluftdruck-Design für leichtgängige Verstellung, reduzierte Reibung und längere Lebensdauer; zentrales Kühlsystem verhindert Erwärmung und Verformung des Zentrierlochs.

DIAMANTWERKZEUGHALTER AUF DEM ARBEITSTISCH

• Standard der X-35-Serie: Dressgerät seitlich am schwenkbaren Tisch montiert, um Nullpunktfehler durch Tischwinkelverstellung zu reduzieren und die Dress-Effizienz zu steigern.
• Verschiedene Diamantwerkzeughalter-Typen wählbar je nach Werkstückanforderung.

SCHLEIFZYKLUS
Grafische Darstellungen und Flussbeispiele der Schleif- und Dresszyklen werden in der Maschinendokumentation und der Benutzeroberfläche bereitgestellt.

SPEZIFIKATION
Kapazität
Schwenkdurchmesser über Tisch : Ø370 mm
Zwischenpunktabstand : 1000 mm
Max. Schleifdurchmesser : Ø350 mm
Max. Schleiflänge : 1000 mm
Max. zwischen Punkten haltbare Last : 200 kg
Zentrumshöhe (von Tisch bis Spitzenende) : 185 mm

Schleifscheibe
Größe (A.d. x Breite x I.D.) : Ø610 x 50 x Ø254 mm
Lineargeschwindigkeit : 45 m/sec

Arbeitstisch
Schwenkwinkel : 0° ~ 3°

Spindelkopf
Schwenkwinkel : Festtyp
Zentrierkegel : MT. No. 5
Spindeldrehzahl : 10 ~ 300 rpm
Max. Belastung der Spindel (inkl. Werkzeughalter) : 35 kgs (Max. Länge: 150 mm)

Reitstock
Zentrierkegel : MT. No. 5
Zentrierbewegung : Manuell
Reitstockhub : 50 mm

X-Achsen Hub
Max. Hub : 300 mm
Eilganggeschwindigkeit : 10000 mm/Min
Automatische Vorschubgeschwindigkeit : 0.001 ~ 2000 mm/Min
Mindestvorschubeinstellung : 0.001 mm

Z-Achsen Hub
Max. Hub : 1350 mm
Eilganggeschwindigkeit : 10000 mm/Min
Automatische Vorschubgeschwindigkeit : 0.001 ~ 2000 mm/Min
Mindestvorschubeinstellung : 0.001 mm

Antriebe
Schleifscheiben-Spindel : 11 kW
Werkspindel-Motor : 2.9 kW (AC-Servomotor)
Radkopf-Vorschub X-Achse : 3.5 kW (AC-Servomotor)
Tischvorschub Z-Achse : 3.5 kW (AC-Servomotor)
Schmierölpumpe : 0.075 kW
Hydraulikölpumpe : 0.37 kW
Kühlmittelpumpe : 0.37 kW

Tankvolumen
Schmieröltank (Führung) : 15 L
Hydrauliköltank (für opt. Zubehör) : 18 L
Kühlmitteltank : 210 L

Maschine
Abmessung : 3900 x 3200 x 2540 mm
Nettogewicht : 8700 kg
Zentrumshöhe (vom Boden bis Spitzenende) : 1130 mm

S STANDARDZUBEHÖR

• CNC-Controller (Marke: Mitsubishi) x 1 Set
• Schleifscheibe und Flansch x 1 Set
• Hartmetallspitzen für Werkstücke (2 Stk./Satz) x 1
• Diamantwerkzeughalter (auf Tisch montierbar) x 1 Set
• Laufkran zum Be- / Entladen der Schleifscheibe
• Linearskala für X-Achse x 1 Set
• Frequenzumrichter für Schleifscheibe x 1 Set
• Elektrisches System x 1 Set
• Voll geschlossener Spritzschutz x 1 Set
• Schmiersystem x 1 Set
• Kühlsystem x 1 Set
• Arbeitslampe x 1 Set
• Werkzeuge (Nivellierplatte) und Werkzeugkasten x 1 Set

OPTIONALES ZUBEHÖR

• Hydraulischer Reitstock
• Cam-locked Driving Dogs
• Werkstückhalter 2 Stk./Satz
• 2-Punkt Steady Rest
• Verstellbarer 3-Punkt Steady Rest
• Verstellbarer 3-Backen Scroll Chuck
• Verstellbarer 4-Backen Scroll Chuck
• Räderwuchtständer und Welle
• Automatischer Schleifscheiben-Auswuchter
• Ersatz-Schleifscheibe und Flansch
• Diamant-Rollen-Dressiergerät (auf Tisch montierbar)
• Diamant-Rollen-Dressiergerät (auf Reitstock montierbar)
• Berührungs-Taster
• Automatisches Inline-Messsystem
• Gap Control
• Linearskala für Z-Achse
• Magnetischer Kühlschmierstoffabscheider
• Papierfilter
• Ölnebelabscheider
