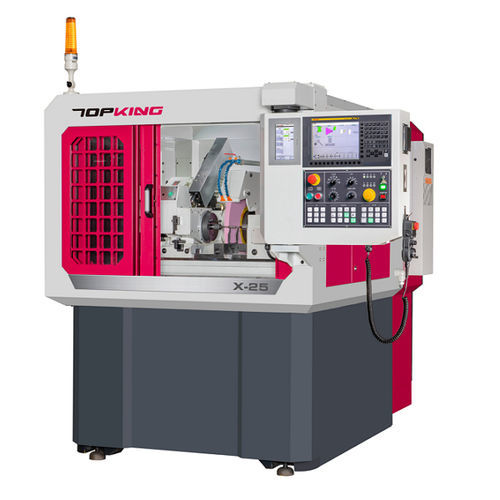

Rundschleifmaschine X-25

für WerkstückehorizontalCNC

EINFÜHRUNG
Die Rundschleifmaschine X-25 vereint ein kompaktes Cross-Slide-Layout mit einer hochsteifen Konstruktion und bietet präzises, platzsparendes Schleifen für kleine bis mittelgroße Bauteile. Sie verfügt über eine grafische CNC-Bedienoberfläche zur vereinfachten Einrichtung und vielseitige Schleifanwendungen.

KAPAZITÄT

• Schwenk über Tisch: Ø270 mm
• Spitzenabstand: 200 mm
• Max. Schleifdurchmesser: Ø250 mm
• Max. Schleiflänge: 150 mm

MASCHINENMERKMALE
BENUTZERFREUNDLICHES BEDIENSYSTEM
Integriertes Hochleistungs-CNC-System mit GUI führt den Bediener durch grafische Prozessschritte und ermöglicht die numerische Bearbeitung von Schleif- und Dressvorgängen ohne manuelle G-/M-Programmierung.

RIGIDES MASCHINENBETT
Hochsteifes Meehanite-Gussbett mit Glüh- und Alterungsbehandlung. Führungen werden hochfrequenzgehärtet und präzise geschliffen, um Verformungen zu minimieren und hohe Verschleißfestigkeit zu gewährleisten.

ARBEITSTISCH
Dauerhaft verschraubter Arbeitstisch mit Cross-Slide-Design zur Verringerung der Verfahrwege, Verbesserung der Arbeitsgeschwindigkeit und Präzisionsstabilität.

CROSS-SLIDER-DESIGN
X- und Z-Achse sind als Cross-Slider ausgeführt, um den Platzbedarf zu reduzieren. Geschlossene Teleskopschutzhauben schützen die Antriebsteile vor Schleifpartikeln und Kühlmittel.

FLEXIBLES VORSCHUBSYSTEM
Präzisionslinearschienen und Kugelgewindetriebe am X-25 sorgen für Verschleißfestigkeit, geringen Reibungswiderstand, hohe Lastaufnahme, minimales Spiel und ein schnelles, flexibles Vorschubverhalten, geeignet für kleine Bauteile.

SPINDELAUFBAU
Die Schleifspindel (G.W.) verwendet Präzisionslager für lange Lebensdauer. Spindelmaterial: legierter Stahl (SNCM-220) mit mehrstufiger Wärmebehandlung und präziser Schleifbearbeitung; Oberflächenhärte > HRC62°.

ARBEITSKOPF UND MITLAGER
Arbeitskopf wird von einem Servomotor mit stufenloser Drehzahl angetrieben. Hydraulisches Mitlager optional. Beide verwenden ein flaches Luftdrucksystem für leichten Lauf und reduzierte Reibung. Zentralkühlung verhindert Erwärmung und Verformung an den Kontaktflächen der Spitzen.

DIAMANTWERKZEUGHALTER
Standard-Dressgerät am Mitlager montiert. Vielfältige Dressgeräte verfügbar. Optional: Diamant-Rollen-Dressiergerät (tisch- oder mitlager-montiert).

STANDARDZUBEHÖR

• CNC-Controller (Brand: Mitsubishi) x 1 set
• Schleifscheibe und Flansch x 1 set
• Hartmetall-Spitzendrehlinge (2 Stk./Satz) x 1
• Diamant-Werkzeughalter (mitlager-montiert) x 1 set
• Linearmaßstab für X-Achse x 1 set
• Schleifscheiben-Inverter x 1 set
• Elektrisches System x 1 set
• Vollverkleideter Spritzschutz x 1 set
• Schmiersystem x 1 set
• Kühlsystem x 1 set
• Arbeitslampe x 1 set
• Werkzeuge (Nivellierpad) und Werkzeugkasten x 1 set

OPTIONALES ZUBEHÖR

• Hydraulisches Mitlager
• Exzenter-gesperrte Antriebsnocken
• Werkstückhalter 2 Stk./Satz
• 2-Punkt-Spannschaft
• Verstellbare 3-Punkt-Auflage
• Verstellbares 3-Backen-Futter
• Verstellbares 4-Backen-Futter
• Rundenwuchtständer und Welle
• Automatischer Schleifscheiben-Auswuchter
• Ersatz-Schleifscheibe und Flansch
• Diamant-Rollen-Dressiergerät (tischmontiert)
• Diamant-Rollen-Dressiergerät (mitlagermontiert)
• Touch-Probe-Messgerät
• Automatische In-Process-Messung
• Spaltsteuerung
• Linearmaßstab für Z-Achse
• Magnetischer Kühlmittelabscheider
• Papierfilter
• Ölnebelabscheider

SPECIFICATION
Kapazität - Schwenk über Tisch: Ø270 mm
Kapazität - Spitzenabstand: 200 mm
Kapazität - Max. Schleifdurchmesser: Ø250 mm
Kapazität - Max. Schleiflänge: 150 mm
Kapazität - Max. Belastung zwischen Spitzen: 5 kg
Zentrenhöhe (Tisch bis Spitztip): 135 mm
Schleifscheibe - Größe (Ø ext. x Breite x Ø int.): Ø510 x 50 x Ø127 mm
Schleifscheibe - Lineargeschwindigkeit: 45 m/sec
Arbeitstisch - Schwenkwinkel: -1° ~ +10°
Arbeitskopf - Schwenkwinkel: Fest
Arbeitskopf - Spindelkonus: MT. No. 3
Arbeitskopf - Spindeldrehzahl: 10 ~ 300 rpm
Arbeitskopf - Max. Belastung auf Spindel (Werkzeugaufnahme inkl.): 15 kg (Max. Länge: 100 mm)
Mitlager - Spindelkonus: MT. No. 3
Mitlager - Zentrumbewegung: Manuell
Mitlager - Hub: 25 mm
X-Achse - Max. Hub: 210 mm; Schnellvorschub: 10000 mm/Min; Auto-Vorschub: 0.001 ~ 2000 mm/Min; Min. Einstellung: 0.001 mm
Z-Achse - Max. Hub: 260 mm; Schnellvorschub: 10000 mm/Min; Auto-Vorschub: 0.001 ~ 2000 mm/Min; Min. Einstellung: 0.001 mm
Antriebsmotoren - Schleifscheiben-Spindel: 5.5 kW
Antriebsmotoren - Arbeitskopf-Spindelmotor (Servo): 1.0 kW (AC-Servo)
Drive Motors - Wheelhead Feed X-axis (servo motor): 1.5 kW (AC servo motor)
Drive Motors - Table Feed Z-axis (servo motor): 1.5 kW (AC servo motor)
Drive Motors - Hydraulic Oil Pump (for opt. acc.): 0.75 kW
Drive Motors - Coolant Pump: 0.18 kW
Tank Capacities - Lubrication Oil Tank (for opt. acc.): 18 L
Tank Capacities - Coolant Tank: 110 L
Machine - Dimension: 1800 x 2310 x 1800 mm
Machine - Net Weight: 3300 kg
Machine - Center Height (from floor to center tip): 1150 mm

TECHNISCHE SPEZIFIKATIONEN

• Schwenk über Tisch: Ø270 mm
• Spitzenabstand: 200 mm
• Max. Schleifdurchmesser: Ø250 mm
• Max. Schleiflänge: 150 mm
• Max. Belastung zwischen Spitzen: 5 kg
• Zentrenhöhe: 135 mm
• Schleifscheibe Größe: Ø510 x 50 x Ø127 mm
• Lineargeschwindigkeit: 45 m/sec
• X-Achse Max. Hub: 210 mm; Schnell: 10000 mm/Min; Auto Feed: 0.001 ~ 2000 mm/Min; Min Einstellung: 0.001 mm
• Z-Achse Max. Hub: 260 mm; Schnell: 10000 mm/Min; Auto Feed: 0.001 ~ 2000 mm/Min; Min Einstellung: 0.001 mm
• Schleifscheiben-Spindelmotor: 5.5 kW
• Arbeitskopf-Spindelmotor: 1.0 kW (AC-Servo)
• Vorschubmotoren: 1.5 kW (AC-Servo) jeweils
• Kühltank: 110 L
• Maschinenabmessungen: 1800 x 2310 x 1800 mm
• Gewicht netto: 3300 kg
