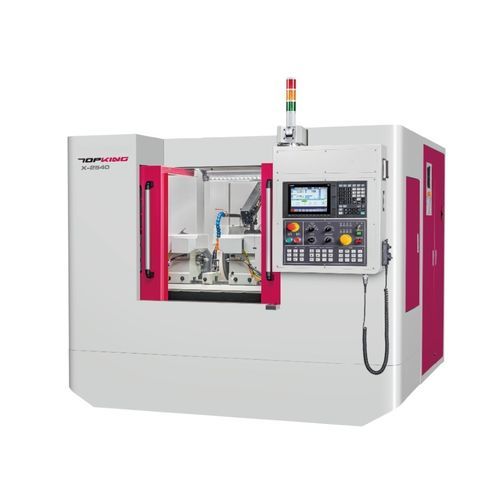

Rundschleifmaschine X-2540

für Werkstückefür große Werkstückefür kleine Werkstücke

EINLEITUNG
Die CNC-Zylinderschleifmaschine der X-Serie vereint modernes Design und innovative Funktionen und bietet effiziente, präzise und flexible Bearbeitungslösungen. Diese Schleifmaschine deckt verschiedene Bearbeitungsanforderungen ab und gewährleistet hochwertige Ergebnisse für kleine und große Bauteile.

Die X- und Z-Achsen der X-Serie sind als Kreuzschlitten ausgeführt, wodurch der Platzbedarf und die axialen Verfahrwege effektiv reduziert werden. Die hochsteife Maschinenbaumstruktur sowie die robuste Spindel und Reitstock erhöhen die Tragfähigkeit der Bauteile deutlich.

Die hochsteife Maschinenstruktur sorgt während des Schleifens für Stabilität und damit für hochwertige Bearbeitungsergebnisse. Das Betriebssystem ist mit einem leistungsfähigen CNC-Steuerungssystem und einer integrierten grafischen Benutzeroberfläche (GUI) ausgestattet, was die Inbetriebnahme erleichtert und eine komfortable Bedienung ermöglicht. Die Anwendungsbereiche des Schleifens sind vielfältig und bieten Kunden die passenden Bearbeitungslösungen.

| KAPAZITÄT
Schwenkdurchmesser über Tisch (Swivel Over Table): Ø270 mm
Spitzenweite (Distance Between Centers): 400 mm
Max. Schleifdurchmesser: Ø250 mm
Max. Schleiflänge: 400 mm

MASCHINENMERKMALE

• BENUTZERFREUNDLICHES BEDIENSYSTEM: Integriertes fortschrittliches CNC-Steuerungssystem mit GUI. Ermöglicht die Aufteilung komplexer Werkstücke in mehrere Schleifprozesse mittels grafischer Führung; vereinfacht die Prozessbearbeitung für Schleifen und Dressieren ohne komplizierte G-/M-Code-Programmierung.
• STARRE MASCHINENBASIS: Hochsteife Maschinenbasis aus Meehanite-Gusseisen mit Glüh- und Alterungsbehandlung. Führungsbahnen werden durch Induktionshärtung und Präzisionsschleifen behandelt, um Verformungen zu vermeiden und hervorragende Verschleißfestigkeit zu gewährleisten.
• ARBEITSTISCH: Dauerhaft an der Maschine verschraubt. Das Kreuzschlitten-Design reduziert die Verfahrwege, verbessert die Arbeitsgeschwindigkeit und die Präzisionsstabilität.
• KREUZSCHLITTEN-DESIGN: X- und Z-Achsen sind als Kreuzschlitten ausgelegt, um den Platzbedarf der Maschine zu reduzieren; beide Achsen sind mit geschlossenen Teleskopabdeckungen versehen, um Antriebsteile zu schützen und Verschmutzungen durch Schleifspäne und Kühlschmierstoffe zu verhindern.
• FLEXIBLES VORSCHUBDESIGN: Präzise Linearführungen und Kugelgewindetriebe für die Zwei-Achsen-Bewegung; verschleißfeste Linearführungen und spielfreie Kugelgewindetriebe bieten schnelle, flexible Vorschübe und hohe Bearbeitungsqualität für kleine Bauteile.
• WHEELHEAD-KONSTRUKTION: Die G.W.-Spindel verwendet Präzisionslager; die Spindel besteht aus hochlegiertem Stahl (SNCM-220) mit mehrfacher Wärmebehandlung und Oberflächenbearbeitung/Spiegelung, um eine Oberflächenhärte über HRC62° zu erreichen, was lange Lebensdauer und hohe Präzision garantiert.
• WORKHEAD UND REITSTOCK: Workhead wird von einem Servomotor mit stufenlos einstellbarer Drehzahl angetrieben. Hydraulischer Reitstock optional. Flache Luftdruckkonstruktion für leichte Bewegung und reduzierte Reibung. Zentrales Kühlsystem verhindert Überhitzung des Mittenbohrers und Verformung.
• DIAMANT-WERKZEUGHALTER: Standardmäßig auf dem Reitstock montiert; standardmäßiges Dressiergerät am Reitstock montiert. Optionales Diamant-Rollendressiergerät (auf Tisch- oder Reitstockmontage).

SCHLEIFZYKLUS
Enthält standardmäßige Schleifzyklus-Workflows und Beispiele für Dressierzyklen für das Dressieren des Schleifrads und In-Prozess-Operationen.

STANDARDZUBEHÖR

• CNC-Controller (Brand: Mitsubishi) x 1 set
• Schleifscheibe und Flansch x 1 set
• Hartmetall-Spitzen (2 Stk./Set) x 1
• Diamant-Werkzeughalter (auf Reitstock montiert) x 1 set
• Linearmaßstab für X-Achse x 1 set
• Schleifscheiben-Umrichter x 1 set
• Elektrisches System x 1 set
• Vollständig geschlossene Spritzschutzhaube x 1 set
• Schmiersystem x 1 set
• Kühlsystem x 1 set
• Arbeitsleuchte x 1 set
• Werkzeuge (Nivellierunterlage) und Werkzeugkasten x 1 set

OPTIONALES ZUBEHÖR

• Hydraulischer Reitstock
• Nocken-gesicherte Antriebsflansche
• Werkstückhalter 2 Stk./Set
• 2-Punkt Stützbacke
• Verstellbare 3-Punkt Stützbacke
• Verstellbares 3-Backen-Scrollfutter
• Verstellbares 4-Backen-Scrollfutter
• Schleifen-Räder-Auswuchtgestell und Welle
• Automatische Schleifscheiben-Auswuchtmaschine
• Ersatz-Schleifscheibe und Flansch
• Diamant-Rollendressiergerät (auf Tisch montiert)
• Diamant-Rollendressiergerät (auf Reitstock montiert)
• Touch Probe Gauge
• Auto. In-Process Gauge
• Gap Control
• Linearmaßstab für Z-Achse
• Magnetischer Kühlschmierstoffabscheider
• Papierfilter
• Ölnebelabscheider

VIDEO
Produktorientiertes eingebettetes Video auf der Produktseite verfügbar.

Technische Daten

• Swivel Over Table: Ø270 mm
• Distance Between Centers: 400 mm
• Max. Grinding Diameter: Ø250 mm
• Max. Grinding Length: 400 mm
• Max. Load Held Between Centers: 15 kg
• Center Height (from table to center tip): 135 mm
• Grinding Wheel Size (O.D. x Width x I.D.): Ø510 x 50 x Ø127 mm
• Grinding Wheel Linear Velocity: 45 m/sec
• Worktable Swiveling Angle: -1° ~ +8°
• Workhead Swiveling Angle: -30° ~ +90°
• Workhead Center Tapper: MT. No. 3
• Workhead Spindle Speed: 10 ~ 300 rpm
• Max. Load of Spindle (tool holder included): 15 kg (Max. Length: 100 mm)
• Tailstock Center Tapper: MT. No. 3
• Tailstock Center Moving: Manual type
• Tailstock Stroke: 25 mm
• X-axis Max. Travel: 300 mm
• X-axis Rapid Feedrate Speed: 10000 mm/Min
• X-axis Auto. Feeding Speed: 0.001 ~ 2000 mm/Min
• X-axis Min. Feeding Setting: 0.001 mm
• Z-axis Max. Travel: 580 mm
• Z-axis Rapid Feedrate Speed: 10000 mm/Min
• Z-axis Auto. Feeding Speed: 0.001 ~ 2000 mm/Min
• Z-axis Min. Feeding Setting: 0.001 mm
• Drive Motors: Grinding Wheel Spindle 5.5 kW; Workhead Spindle Motor (servo) 1.0 kW; Wheelhead Feed X-axis (servo) 1.5 kW; Table Feed Z-axis (servo) 1.5 kW
• Hydraulic Oil Pump (for opt. acc.): 0.75 kW
• Coolant Pump: 0.18 kW
• Lubrication Oil Tank (for opt. acc.): 18 L
• Coolant Tank: 110 L
• Machine Dimension: 2300 x 2210 x 1960 mm
• Net Weight: 4300 kg
• Center Height (from floor to center tip): 1110 mm
