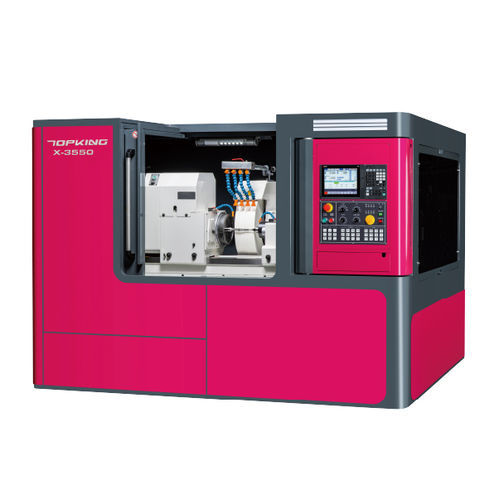

Rundschleifmaschine X-3550

für WerkstückehorizontalCNC

EINFÜHRUNG
Die X-3550 ist eine CNC-Zylinderschleifmaschine der X-Serie, ausgelegt für präzises und effizientes Außenrundschleifen von kleinen bis großen Bauteilen. Sie vereint ein kompaktes Cross-Slide-Layout, eine hochsteife Maschinenbettkonstruktion sowie einen schweren Spindel- und Spitzenaufbau zur Erhöhung der Tragfähigkeit und Stabilität bei anspruchsvollen Industrieeinsätzen.

LEISTUNGSDATEN
Swivel Over Table: Ø370 mm
Distance Between Centers: 500 mm
Max. Grinding Diameter: Ø350 mm
Max. Grinding Length: 500 mm
Max. Load Held Between Centers: 200 kg

MASCHINENMERKMALE
BENUTZERFREUNDLICHES BEDIENSYSTEM
Integriertes, leistungsfähiges CNC-Steuerungssystem mit grafischer Benutzeroberfläche (GUI) zur grafischen Prozessvorbereitung, vereinfachten Bearbeitung von Schleif- und Dressvorgängen und zur Reduzierung manueller G/M-Code-Programmierung.

STEIFE MASCHINENBETT-KONSTRUKTION

• Maschinenbett aus Meehanite-Guss mit Glüh- und Alterungsbehandlung für hohe Steifigkeit und thermische Stabilität.
• Führungen gehärtet durch Hochfrequenzbehandlung und präzise geschliffen für ausgezeichnete Verschleißfestigkeit und Genauigkeit.
• Robuster Schlitten mit 1 V 1 Flachstruktur für präzise, verformungsfreie Schleifvorgänge.

ARBEITSTISCH / CROSS-SLIDER DESIGN
Der verschraubte Arbeitstisch und das Cross-Slider-Design der X- und Z-Achsen reduzieren die Verfahrwege, sparen Stellfläche und verbessern Reaktionsverhalten und Präzisionsstabilität. Geschlossene Teleskopabdeckungen schützen die Antriebe vor Schleifabrieb und Kühlmittel.

HOHSTEIFE FÜHRUNGEN
Hard-Rail-Design mit hoher Steifigkeit kombiniert mit großvolumigen Qualitäts-Kugelgewindetrieben zur Erhaltung der Präzision bei hoher Belastung und zur Reduzierung von Vibrationen.

SPINDELAUFBAU

• Präzisionslager im Schleifspindel für lange Lebensdauer und einfache Wartung.
• Spindelmaterial SNCM-220 mit Mehrfach-Wärmebehandlung und Präzisionsschleifen; Oberflächenhärte über HRC62 für Verschleißbeständigkeit.

ARBEITS- UND MITNEHMERSPINDEL

• Schwerer Aufbau von Arbeitskopf und Mitnehmer zur Erhöhung der Gesamttragfähigkeit.
• Arbeitskopf angetrieben durch Servomotor mit stufenloser Drehzahlverstellung; hydraulische Mitnehmeroption.
• Flachdruck-Luftdesign an Arbeitskopf und Mitnehmer zur Reduktion von Reibung und Erleichterung der Bewegung.
• Zentrales Kühlsystem zur Vermeidung von Erwärmung und Verformung an den Kontaktflächen des Zentrums.

DIAMANT-WERKZEUGHALTER (ARBEITSTISCH-MONTIERT)
Standard für X-35-Serie: Dressing-Vorrichtung am Schwenktisch angebracht, um Fehler bei Neakalibrierungen nach Tischwinkelanpassungen zu vermeiden. Verschiedene Diamantwerkzeughalter wählbar je nach Werkstückanforderung.

SCHLEIFZYKLUS
Illustrierte Schleif- und Dresszyklen sind als Prozessreferenz verfügbar.

SPEZIFIKATION

• Swivel Over Table: Ø370 mm
• Distance Between Centers: 500 mm
• Max. Grinding Diameter: Ø350 mm
• Max. Grinding Length: 500 mm
• Center Height (table to center tip): 185 mm
• Grinding Wheel Size: Ø610 x 50 x Ø254 mm; Linear Velocity: 45 m/sec
• Workhead Spindle Speed: 10 ~ 300 rpm; Max. Spindle Load (incl. holder): 35 kg (Max. Length: 150 mm)
• Tailstock: MT No.5, manual center moving, stroke 50 mm
• X-axis Travel: 300 mm; Rapid Feedrate: 10000 mm/min; Auto Feed: 0.001 ~ 2000 mm/min
• Z-axis Travel: 750 mm; Rapid Feedrate: 10000 mm/min; Auto Feed: 0.001 ~ 2000 mm/min
• Drive Motors: Grinding Spindle 11 kW; Workhead Spindle 2.9 kW (AC servo); X & Z Feed Motors 3.5 kW (AC servo)
• Tank Capacities: Lubrication 15 L; Hydraulic (option) 18 L; Coolant 160 L
• Machine Dimension (L x W x H): 3300 x 3025 x 2540 mm; Net Weight: 8000 kg; Center Height (floor to center tip): 1130 mm

ZUBEHÖR - STANDARD

• CNC-Controller (Mitsubishi) x1 Set
• Schleifscheibe und Spannflansch x1 Set
• Hartmetall-Drehmittelpunkte (2 Stk) x1 Set
• Diamant-Werkzeughalter (arbeitstischmontiert) x1 Set
• Auslegerkran zum Be- und Entladen der Schleifscheibe
• Linearskala für X-Achse x1 Set
• Schleifscheibenumrichter x1 Set
• Elektrisches System x1 Set
• Vollgeschlossene Spritzschutzhaube x1 Set
• Schmiersystem x1 Set
• Kühlsystem x1 Set
• Arbeitslampe x1 Set
• Werkzeuge (Nivellierunterlagen) und Werkzeugkasten x1 Set

ZUBEHÖR - OPTIONAL

• Hydraulische Mitnehmer
• Nockenverriegelte Antriebsbacken
• Werkstückhalter 2 Stk/Set
• 2-Punkt-Stützvorrichtung
• Verstellbare 3-Punkt-Stützvorrichtung
• Verstellbares 3-Backen-Futter
• Verstellbares 4-Backen-Futter
• Wuchtständer und Wellen
• Autom. Schleifscheibenwuchtgerät
• Ersatz-Schleifscheibe und Flansch
• Diamantwalzen-Dressinggerät (tischmontiert)
• Diamantwalzen-Dressinggerät (spitzenmontiert)
• Kontaktsonde
• Autom. In-Prozess-Messgerät
• Spaltsteuerung
• Linearskala für Z-Achse
• Magnetischer Kühlmittelabscheider
• Papierfilter
• Ölnebelabscheider
