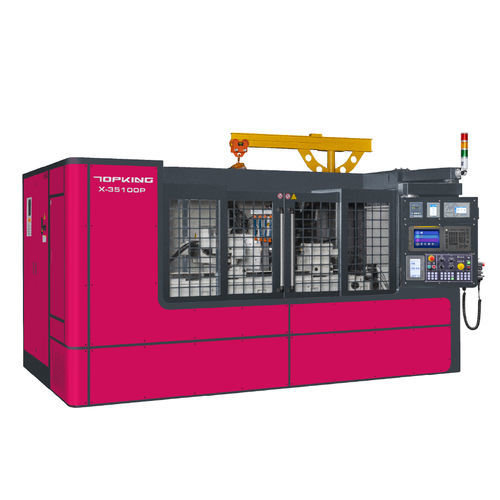

Winkelschleifmaschine X-35100P

Außenrundfür Getriebefür Wellen

EINFÜHRUNG Die TOPKING CNC-Außenrundschleifmaschine der Serie X-P ist mit einem Einstechschleifsystem und einem Winkelschleifkopf ausgestattet, um eine hervorragende Stirnflächenschleifleistung zu erzielen. Sie kann sowohl Stirnseiten als auch Außendurchmesser schleifen und ist mit einer 180 mm breiten Schleifscheibe für die einmalige Bearbeitung ausgestattet, um die Produktionseffizienz zu verbessern. Diese Baureihe zeichnet sich durch eine verstärkte Struktur, eine hochbelastbare Hauptspindel und einen Reitstock für robuste Unterstützung aus. Die Kreuzschlittenkonstruktion der X- und Z-Achsen reduziert den Platzbedarf und maximiert gleichzeitig den axialen Verfahrweg, was die Maschinenleistung für stabile, zuverlässige Schleiflösungen erhöht. Die X-P-Baureihe eignet sich für hochpräzise Komponenten wie Wellen (Motorwellen, Kugelumlaufspindeln, Antriebswellen) und Präzisionszahnräder und bietet eine hohe Bearbeitungsqualität und Produktivität. KAPAZITÄT Schwenkbar über Tisch: Ø350 mm Abstand zwischen den Spitzen: 650 mm Max. Schleifdurchmesser: Ø350 mm Schleifscheibe: Ø610 x 50 x Ø254 mm Maschineneigenschaften BENUTZERFREUNDLICHES BEDIENSYSTEM Die eingebaute fortschrittliche CNC-Steuerung mit GUI führt den Bediener bei der Aufteilung komplexer Werkstücke in mehrere Schleifprozesse und vereinfacht die Prozessbearbeitung beim Schleifen und Abrichten, ohne dass eine komplizierte G/M-Code-Programmierung erforderlich ist. STEIFER MASCHINENGRUNDLAGE Hochsteifes Maschinenbett aus Meehanite-Gusseisen mit Glüh- und Alterungsbehandlung. Die Gleitbahnen werden hochfrequenzgehärtet und präzisionsgeschliffen, um einen verformungsfreien Betrieb und hervorragende Verschleißfestigkeit zu gewährleisten. Ein dicker, solider Gleitsitzmechanismus und eine flache 1:1-Gleitbahnstruktur gewährleisten höchste Präzision und Stabilität beim Schleifen. Hohe Steifigkeit der Gleitbahn 1V1-Flachführungsbahnkonstruktion mit Hochfrequenzhärtung und Präzisionsschliff für verbesserte Verschleißfestigkeit und Stabilität. Zweiachsiges System mit hochsteifen Kastengleitern und großen Kugelumlaufspindeln verbessert die Tragfähigkeit und stabile Bewegung des Schleifspindelstocks. ARBEITSTISCH Der Arbeitstisch ist am Sockel verankert und verfügt über eine Kreuzschlittenkonstruktion für die X- und Z-Achse, um den Verfahrweg zu minimieren und die Bearbeitungsgeschwindigkeit und Stabilität zu verbessern. Kreuzschlittenkonstruktion & ACHSENFÜHRUNG Die Kreuzschlittenkonstruktion für die X- und Z-Achse ermöglicht flexible Arbeitsabläufe und reduziert die Gesamtaufstellfläche. Das Zweiachsendesign mit vollständig geschlossenen Teleskopschutzvorrichtungen isoliert Schleifpartikel und verhindert die Verunreinigung des Kühlmittels für einen langfristig stabilen Betrieb. RADKOPFKONSTRUKTION Die G.W.-Spindel verwendet Präzisionslager für lange Lebensdauer und einfache Wartung. Die G.W.-Spindel ist aus hochwertigem legiertem Stahl SNCM-220 gefertigt und wird normalisiert, vergütet, aufgekohlt, kryogenisch behandelt, präzisionsgeschliffen und hochglanzpoliert; die Oberflächenhärte erreicht über HRC62° für Verschleißfestigkeit und hohe Präzision. ROBUSTER WERKSTÜCK UND REITSSTOCK Werkstückspindelstock und Reitstock sind für schwere Werkstücke mit solider struktureller Steifigkeit ausgelegt. Werkstückspindelstock mit Servomotor für stufenlose Geschwindigkeitsregelung. Hydraulischer Reitstock optional. Flache Luftdruckkonstruktion minimiert die Reibung. Kühlsystem für die Mittelbohrung, um Verformungen durch Hitze zu verhindern. DIAMANT-Werkzeughalter auf dem Reitstock montiert (STANDARD FÜR X-P SERIE) Abrichtvorrichtung am Reitstock befestigt. Mehrere Diamant-Werkzeughaltertypen können je nach Werkstückanforderungen ausgewählt werden. G.W. JIB CRANE (STANDARD FÜR SERIE X-35) Integrierter Auslegerkran für den Radwechsel, der in einem Vollspritzschutz installiert ist, um sichere und platzsparende Radwechselarbeiten zu ermöglichen. STANDARD-ZUBEHÖR

• CNC-Steuerung (Marke: Mitsubishi) x 1 Satz
• Schleifscheibe und Flansch x 1 Satz
• Karbidbestückte Arbeitszentren (2 Stück/Satz) x 1 Satz
• Diamant-Werkzeughalter (Reitstock montiert) x 1 Satz
• Schwenkkran zum Be- und Entladen von G.W. x 1 Satz
• Linearmaßstab für X-Achse x 1 Satz
• Schleifscheibeninverter x 1 Satz
• Elektrisches System x 1 Satz
• Vollständig geschlossener Spritzschutz x 1 Satz
• Schmiersystem x 1 Satz
• Kühlsystem x 1 Satz
• Arbeitsleuchte x 1 Satz
• Werkzeuge (Nivellierblock) und Werkzeugkasten x 1 Satz

OPTIONALES ZUBEHÖR

• Hydraulischer Reitstock
• Nockenverriegelte Mitnehmer
• Werkzeughalter 2 Stück/Satz
• 2-Punkt-Lünette
• Verstellbare 3-Punkt-Lünette
• Verstellbares 3-Backen-Schnellspannfutter
• Verstellbares 4-Backen-Schnellspannfutter
• Schleifscheiben-Auswuchtständer und Dorn
• Auto. Schleifscheibenauswuchtmaschine
• Ersatzschleifscheibe und Flansch
• Diamantrollen-Abrichtgerät (am Arbeitstisch montiert)
• Diamantrollen-Abrichtgerät (am Reitstock montiert)
• Berührungsmessgerät
• Auto. In-Prozess-Messgerät
• Spaltkontrolle
• Linearskala für Z-Achse
• Magnetischer Kühlmittelabscheider
• Papierfilter
• Ölnebelabscheider

SPEZIFIKATION Swing Over Table: Ø350 mm Abstand zwischen den Zentren: 1200 mm Max. Schleifdurchmesser: Ø350 mm Max. Schleifen Länge: 1050 mm Max. Last zwischen den Zentren gehalten: 150 kg Spitzenhöhe (vom Tisch bis zur Zentrierspitze): 135 mm Größe der Schleifscheibe (Außendurchmesser x Breite x Innendurchmesser): Ø610 x 50 x Ø254 mm Lineare Geschwindigkeit: 45 m/sec Arbeitstisch-Schwenkwinkel: 0° ~ 3° Arbeitskopf-Schwenkwinkel: Fester Typ Werkstückkopf Mittenzapfer: MT. Nr. 4 Spindeldrehzahl des Arbeitskopfes: 10 ~ 300 U/min Max. Belastung der Spindel (einschließlich Werkzeughalter): 35 kg (max. Länge: 150 mm) Reitstock-Spitzengewindebohrer: MT. Nr. 4 Reitstockspitze beweglich: Manuelle Ausführung Reitstockhub: 25 mm Reitstock-Mikroverstellung (opt.): ±30 μm X-Achse Verfahrweg Max. Verfahrweg: 270 mm; Eilganggeschwindigkeit: 6000 mm/Min; Auto. Vorschubgeschwindigkeit: 0,001 ~ 2000 mm/Min; Min. Vorschubeinstellung: 0.001 mm Z-Achse Verfahrweg Max. Verfahrweg: 1380 mm; Eilganggeschwindigkeit: 6000 mm/Min; Auto. Vorschubgeschwindigkeit: 0,001 ~ 2000 mm/Min.; Min. Vorschubeinstellung: 0.001 mm Antriebsmotoren: Schleifscheibenspindel 11 kW; Werkstückspindel 1,8 kW (Servomotor); Radkopfvorschub X-Achse 1,5 kW (MITSUBISHI) / 1,4 kW (FANUC); Tischvorschub Z-Achse 3,5 kW (MITSUBISHI) / 4,4 kW (FANUC); Schmierölpumpe (Führungsbahn) 0,18 kW; Schmierölpumpe 0,37 kW; Hydraulikölpumpe (für opt. Acc.) 0,37 kW; Kühlmittelpumpe 0,18 kW Tankkapazitäten: Schmieröltank (Führungsbahn) 30 l; Hydrauliköltank (für opt. Zubehör) 30 l; Kühlmitteltank 30 l Abmessungen der Maschine (L x B x H): 5200 x 3900 x 2540 mm Nettogewicht: 11000 kg Spitzenhöhe (vom Boden bis zur Mittelspitze): 1250 mm Caractéristiques / Technische Daten

• Modell: X-35100P
• Tischüberschlag: Ø350 mm
• Abstand zwischen den Spitzen: 1200 mm
• Max. Schleifdurchmesser: Ø350 mm
• Max. Schleiflänge: 1050 mm
• Max. Belastung zwischen den Zentren: 150 kg
• Zentrumshöhe (Tisch bis Zentrierspitze): 135 mm
• Schleifscheibengröße: Ø610 x 50 x Ø254 mm
• Schleifscheiben-Spindelleistung: 11 kW
• Arbeitskopfspindel: 1.8 kW (Servo)
• Verfahrweg X-Achse: 270 mm (Eilgang 6000 mm/min)
• Verfahrweg Z-Achse: 1380 mm (Eilgang 6000 mm/min)
• Maschinenabmessungen (LxBxH): 5200 x 3900 x 2540 mm
• Nettogewicht: 11000 kg
