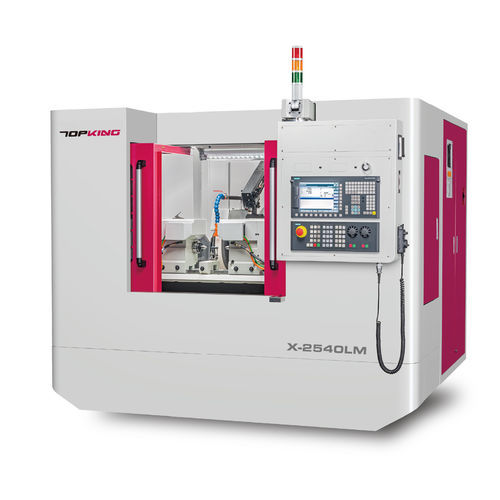

Rundschleifmaschine X-2540LM

für WerkstückehorizontalCNC

EINFÜHRUNG Die CNC-Rundschleifmaschinen der LM-Baureihe von TOPKING sind mit einem Linearmotor-angetriebenen Kreuzschlitten ausgestattet, der die Steifigkeit und Stabilität der Maschine erhöht und gleichzeitig die Zykluszeiten verkürzt, um die Anforderungen an hocheffizientes, hochpräzises Schleifen zu erfüllen. Diese Baureihe ist ideal für die Bearbeitung hochpräziser Komponenten wie Hydraulikventilteile, Automobilkomponenten und Teile für die Luft- und Raumfahrt. Sie bietet höchste Präzision und optimiert gleichzeitig die Produktivität und Prozessstabilität. Die LM-Baureihe bietet auch einen optionalen synchronen Werkstückspindelstock und Reitstock mit einem synchronen Antriebssystem mit zwei Zentren und einer ausfahrbaren Spindel. Diese Konstruktion rationalisiert die Werkstückaufnahme, minimiert die Komplexität der Spannvorrichtung und macht zusätzliche Antriebsüberlegungen überflüssig. Die ausfahrbare Spindel vergrößert den Schleifbereich, um verschiedene Werkstückgrößen aufzunehmen, was die Flexibilität erhöht und die Bearbeitungseffizienz maximiert. KAPAZITÄT Swing Over Table: Ø270 mm Abstand zwischen den Zentren: 400 mm Max. Schleifdurchmesser: Ø250 mm Max. Länge Schleifen: 400 mm MASCHINENMERKMALE BENUTZERFREUNDLICHES BEDIENSYSTEM Das eingebaute fortschrittliche CNC-Steuerungssystem ist mit einer grafischen Benutzeroberfläche ausgestattet. Der Bediener kann das komplexe Bauteil durch grafische Führung in mehrere Schleifprozesse unterteilen, was die Prozessbearbeitung des Schleifens und Abrichtens auf numerische Art und Weise vereinfacht. Es ist keine komplizierte Programmierung (G-Code, M-Code) erforderlich, was eine bequeme Betriebsumgebung bietet. STEIFER MASCHINENGRUNDLAGE ■ Hochsteifes Maschinenbett aus Meehanite-Gusseisen durch Glüh- und Alterungsbehandlung. ■ Gleitbahn durch Hochfrequenzhärtung und Präzisionsschleifverfahren. Maschinensockel mit stabilem Material und verstärkter Konstruktion für verformungsfreie und hervorragende Verschleißfestigkeit. WERKSTISCH ■ Der Arbeitstisch ist fest mit der Maschine verschraubt. Die Kreuzschlittenkonstruktion reduziert die Verfahrwege und verbessert die Arbeitsgeschwindigkeit und die Präzisionsstabilität. Kreuzschlitten-Konstruktion ■ X-Achse und Z-Achse sind als Kreuzschlitten ausgeführt, um den Platzbedarf der Maschine zu reduzieren. ■ Zwei Achsen sind durch geschlossene Teleskopabdeckungen abgedeckt, um die Getriebestruktur zu schützen und Verunreinigungen durch Schleifpartikel und Kühlmittel zu vermeiden. X-AXIS LINEAR MOTOR DRIVE Die Kreuzschlittenstruktur mit Linearmotor und hochpräzisen Linearführungen eliminiert wirksam das Umkehrspiel. Die standardmäßige Steuerung der X-Achse mit geschlossenem Regelkreis und optischer Skala gewährleistet schnelle und präzise Vorschubbewegungen und erreicht Eilganggeschwindigkeiten von bis zu 15.000 mm/min. Die berührungslose Konstruktion des Linearmotors mit Spulen und Permanentmagneten minimiert den Verschleiß und reduziert den Wartungsbedarf und die Ersatzteilkosten. Schleifscheibenspindel in Patronenbauweise Die Schleifscheibenspindel in Kassettenbauweise sorgt für einen stabilen Kontakt und reduziert Vibrationen und verschleißbedingte Abweichungen für eine hochpräzise Bearbeitung. Ihr Design ermöglicht einen einfachen Scheibenwechsel und passt sich den verschiedenen Schleifanforderungen an, wodurch Effizienz und Qualität verbessert werden. Doppelsynchronisierte Arbeitsspindeln (OPT.) Die LM-Baureihe bietet einen optionalen doppelt angetriebenen Werkstückkopf und Reitstock mit einem Synchronantriebssystem mit zwei Zentren und einer ausziehbaren Spindel. Dies vereinfacht das Einspannen von Werkstücken, reduziert die Komplexität der Vorrichtungen und macht zusätzliche Antriebsüberlegungen überflüssig. Die ausfahrbare Spindel überwindet die Grenzen des Reitstocks, ermöglicht eine schnelle Anpassung an unterschiedliche Werkstücklängen und minimiert die Einstellungen des Reitstocks bei Änderungen. AUTOMATIONSANWENDUNG Die Maschine kann in externe Automatisierungssysteme integriert werden und verfügt über Online-Messung und akustische Kollisionsvermeidung für Echtzeit-Feedback und Datenkorrektur. Die Maschine, die mit dem Betriebssystem von Kingge Technology betrieben wird, sorgt für eine stabile, qualitativ hochwertige Produktion und reduziert die Einrichtungs- und Linienwechselzeiten. STANDARD-ZUBEHÖR

• CNC-Steuerung (Marke: SIEMENS 828D) x 1 Satz
• Schleifscheibe und Flansch x 1 Satz
• Karbidbestückte Bearbeitungszentren (2 Stück/Satz) x 1 Satz
• Diamant-Werkzeughalter (Reitstock montiert) x 1 Satz
• Linearmaßstab für X-achse x 1 Satz
• Schleifscheibeninverter x 1 Satz
• Elektrisches System x 1 Satz
• Vollständig geschlossener Spritzschutz x 1 Satz
• Schmiersystem x 1 Satz
• Kühlsystem x 1 Satz
• Arbeitsleuchte x 1 Satz
• Werkzeuge (Nivellierblock) und Werkzeugkasten x 1 Satz

OPTIONALES ZUBEHÖR

• Luftzylinder-Reitstock
• Nockenverriegelte Mitnehmer
• Doppelsynchrones Antriebssystem
• Arbeitshalter 2 Stück/Set
• 2-Punkt-Lünette
• Verstellbare 3punkt-Lünette
• Verstellbares 3-Backen-Spiralfutter
• Verstellbares 4-Backen-Spiralfutter
• Schleifscheiben-Auswuchtständer und Dorn
• Auto. Schleifscheibenauswuchtmaschine
• Ersatzschleifscheibe und Flansch
• Auslegerkran zum Be- und Entladen von Schleifscheiben
• Tastmessgerät
• Auto. In-Prozess-Messgerät
• Spaltkontrolle
• Linearskala für Z-Achse
• Magnetischer Kühlmittelabscheider
• Papierfilter
• Ölnebelabscheider

SPEZIFIKATIONEN Kapazität: Swing Over Table: Ø270 mm Abstand zwischen den Zentren: 400 mm Max. Schleifdurchmesser: Ø250 mm Max. Schleifen Länge: 400 mm Max. Last zwischen den Zentren gehalten: 60 kg Spitzenhöhe (vom Tisch bis zur Zentrierspitze): 135 mm Schleifscheibe: Größe (Außendurchmesser x Breite x Innendurchmesser): Ø405 x 50 (max.: 75) x Ø127 mm Lineare Geschwindigkeit: 45 m/sec Arbeitstisch: Schwenkwinkel: -1° ~ +8° / -1° ~ +5° (Dual-Antrieb) Arbeitskopf: Schwenkbarer Winkel: -30° ~ +90° Zentrumsgewindebohrer: MT. No.3 / Dual-Antrieb (spezielles Zentrum) Spindeldrehzahl: 10 ~ 300 U/min Max. Belastung der Spindel (einschließlich Werkzeughalter): 15 kg (max. Länge: 100 mm) * Ø155 Reitstock: Spitzengewindebohrer: MT. Nr. 3 / Dual-Antrieb (Spezialspitze) Zentrum bewegen: Manuell (opt.: automatisch) Reitstockhub: 25 mm / (opt.: Dual-Antrieb 50 mm) / (opt.: hydraulisch 30 mm) X-Achse Verfahrweg: Max. Verfahrweg: 300 mm Eilganggeschwindigkeit: 10000 mm/Min Auto. Vorschubgeschwindigkeit: 0,001 ~ 2000 mm/Min Min. Vorschubeinstellung: 0.001 mm Verfahrweg Z-Achse: Max. Verfahrweg: 580 mm Eilganggeschwindigkeit: 10000 mm/Min Auto. Vorschubgeschwindigkeit: 0,001 ~ 2000 mm/Min Min. Vorschubeinstellung: 0.001 mm Antriebsmotoren: Schleifscheibenspindel: 5.5 kW Arbeitskopf Spindelmotor: 1.0 kW / opt.: 0,8 kW (Dual-Antrieb) (Servomotor) Radkopfvorschub X-Achse: 1,5 kW (Servomotor) Tischvorschub Z-Achse: 1,5 kW (Servomotor) Schmierölpumpe (Führungsbahn): NIL Hydraulische Ölpumpe (für opt. Acc.): 0.75 kW Kühlmittelpumpe: 0,18 kW Tankkapazitäten: Hydrauliköltank (für opt. Acc.): 18 L Schmieröltank (Führungsschiene): P-107 (Autom. Schmierung) Kühlmittelbehälter: 107 l Maschine: Abmessungen (L x B x H): 2300 x 2210 x 1960 mm Nettogewicht: 4300 kg Spitzenhöhe (vom Boden bis zur Mittelspitze): 1100 mm Caractéristiques / spécifications techniques

• Modell: X-2540LM
• Marke: TOPKING Technology Co. Ltd.
• Tischüberschlag: Ø270 mm
• Abstand zwischen Spitzen: 400 mm
• Max. Schleifdurchmesser: Ø250 mm
• Max. Schleiflänge: 400 mm
• Schleifscheibengröße: Ø405 x 50 (max. 75) x Ø127 mm
• Max. Verfahrweg X-Achse: 300 mm; Max. Verfahrweg Z-Achse: 580 mm
• Eilganggeschwindigkeit: 10000 mm/min (X & Z)
• Schleifscheiben-Spindelmotor: 5.5 kW
• Arbeitskopfspindeldrehzahl: 10-300 U/min
• Kühlmitteltank: 107 L
• Maschinenabmessungen: 2300 x 2210 x 1960 mm; Nettogewicht: 4300 kg
