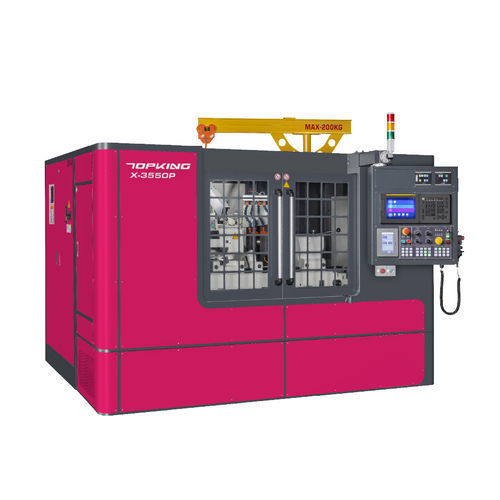

Winkelschleifmaschine X-3550P

Außenrundfür Getriebefür Wellen

EINLEITUNG
Die X-3550P ist eine CNC-Außen-Rundschleifmaschine für kombiniertes Stirn- und Außenrundschleifen. Sie bietet Tauchschleifen und einen winkelverstellbaren Schleifkopf mit einem 180 mm breiten Schleifrad für effiziente Einstichbearbeitungen von Wellen und Zahnradkomponenten und erhöht so Durchsatz und Wiederholgenauigkeit in der industriellen Fertigung.

KAPAZITÄT

• Spitzenweite (Swing Over Table): Ø350 mm
• Abstand zwischen den Spitzen: 650 mm
• Max. Schleifdurchmesser: Ø350 mm
• Max. Schleiflänge: 500 mm
• Schleifscheibe: Ø610 x 50 x Ø254 mm (Lineargeschwindigkeit 45 m/s)

MASCHINENMERKMALE
BEDIENERFREUNDLICHES CNC-SYSTEM
Das integrierte CNC mit grafischer GUI ermöglicht die grafische Aufteilung komplexer Werkstücke in einzelne Schleifprozesse und die numerische Bearbeitung von Schleif-/Dressvorgängen – keine manuelle G/M-Programmierung erforderlich.

STARRE MASCHINENBETT
Maschinenbett aus Meehanite-Gusseisen mit Glüh- und Alterungsbehandlung. Führungen werden hochfrequenzgehärtet und präzise geschliffen, um Verformungen zu minimieren und Verschleißbeständigkeit zu erhöhen. 1V1-Flachführungsstruktur und massive Gleitlager erhöhen Präzision und Stabilität.

HOCHSTARKE FÜHRUNGEN
1V1-Flachführungsdesign mit hochfesten Kastenschubführungen und groß dimensionierten Kugelgewindetrieben für verbesserte Tragfähigkeit und Schleifkopf-Stabilität.

ARBEITSTISCH & CROSS-SLIDER-DESIGN
Cross-Slide-Konstruktion der Achsen X/Z reduziert die Gesamtfläche und optimiert die Verfahrwege. Vollständig geschlossene Teleskopschutzabdeckungen schützen die Antriebe vor Spänen und Kühlmittel.

SPINDEL-/SCHLEIFKOPF-KONSTRUKTION
Schleifspindel mit Präzisionslagern. Spindelmaterial SNCM-220 wird normalisiert, gehärtet/anlassen, geläutert, kryogen behandelt und präzisionsgeschliffen, um >HRC62 zu erreichen, was hohe Verschleißfestigkeit und lange Lebensdauer sicherstellt.

ARBEITSKOPF UND MITLAUFENDE REITSTOCK
Arbeitskopf und Reitstock sind für schwere Werkstücke ausgelegt. Arbeitskopf über Servomotor stufenlos einstellbar. Hydraulischer Reitstock optional. Kühlung am Zentrierloch reduziert thermische Verformung. Diamant-Werkzeughalter zum Dressieren am Reitstock montiert (Standard X-P-Serie).

WARTUNG & HANDHABUNG
Integrierer Auslegerkran für Scheibenwechsel innerhalb eines kompletten Spritzschutzes, erleichtert sichere und platzsparende Scheibenwechsel. Vorrichtungen für Dress- und Schleifzyklen unterstützen effiziente Arbeitsabläufe.

SPEZIFIKATION

• Modell: X-3550P
• Hersteller / Marke: TOPKING Technology
• Typ: CNC-Außen-Rundschleifmaschine (Tauchschleifen, winkelverstellbarer Schleifkopf)
• Max. Schleifdurchmesser: Ø350 mm
• Max. Schleiflänge: 500 mm
• Spitzenweite: 650 mm
• Schleifscheibengröße: Ø610 x 50 x Ø254 mm
• Lineargeschwindigkeit Schleifscheibe: 45 m/s
• X-Achsen-Verfahrweg: 270 mm; Z-Achsen-Verfahrweg: 800 mm
• Schnellvorschub: 6000 mm/min (X & Z)
• Spindelleistung (Schleifscheibe): 11 kW
• Arbeitskopf-Spindel: 1,8 kW (Servo)
• Max. Last zwischen Spitzen: 150 kg
• Maschinenmaße (L x B x H): 4600 x 3700 x 2540 mm
• Gewicht netto: 8000 kg

STANDARDZUBEHÖR

• CNC-Steuerung (Mitsubishi) x1
• Schleifscheibe und Flansch x1
• Hartmetall-Reitstöcke (2 Stk.) x1
• Diamant-Werkzeughalter (reitstockmontiert) x1
• Auslegerkran zum Laden/Entladen der Scheibe x1
• Linearmaßstab für X-Achse x1
• Frequenzumrichter für Schleifscheibe x1
• Elektrisches System x1
• Vollständig geschlossener Spritzschutz x1
• Schmiersystem x1
• Kühlsystem x1
• Arbeitslicht x1
• Werkzeuge (Nivellierfüße) und Werkzeugkasten x1

OPTIONALES ZUBEHÖR

• Hydraulischer Reitstock
• Exzentergekoppelte Antriebsstücke
• Werkstückhalter (2 Stk.)
• 2-Punkt-Steady-Rest
• Verstellbares 3-Punkt-Steady-Rest
• Verstellbares 3-Backen-Scrollfutter
• Verstellbares 4-Backen-Scrollfutter
• Wuchtenständer und Wellenadapter für Schleifscheiben
• Automatische Schleifscheibenwuchtmaschine
• Ersatzschleifscheibe und Flansch
• Diamantwalzen-Dressiereinheit (Tisch- oder Reitstockmontage)
• Taktsensor/Palpeinrichtung
• Automatische In-Process-Messung
• Spaltkontrolle
• Linearmaßstab für Z-Achse
• Magnetischer Kühlschmierstoffabscheider
• Papierfilter
• Ölnebelabscheider
