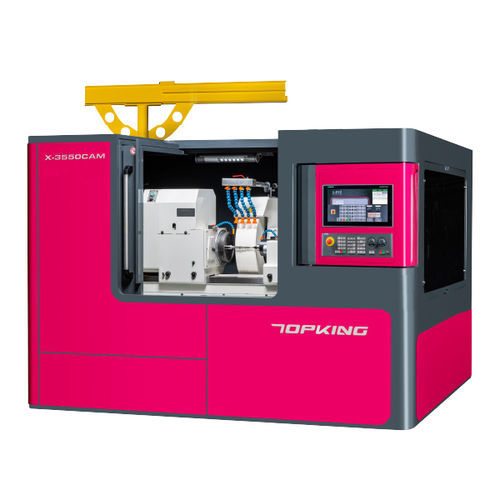

Rundschleifmaschine X-3550CAM

Nockenwellenfür Wellenfür Werkstücke

EINFÜHRUNG
Die TOPKING X-3550CAM ist eine zwischen Spitzen arbeitende Außenrundschleifmaschine, speziell ausgelegt für exzentrische und nicht kreisrunde Schleifaufgaben wie Nockenwellen, Kurbelwellen und polygonale Stempel. Geeignet für Automobil-, Automatisierungs- und Werkzeugfertigungen, bietet sie präzise, wiederholbare nicht-runde Profile. Steuerung mit SIEMENS SINUMERIK ONE und TOPKING grafischer Bedienoberfläche zur schnellen Parametrierung und Prozesssteuerung.

LEISTUNGSMERKMALE

• Durchmesser über Tisch: Ø370 mm
• Spitzenweite: 500 mm
• Max. Schleifdurchmesser: Ø350 mm
• Max. Schleiflänge: 500 mm
• Max. Last zwischen Spitzen: 150 kg
• Spitzenhöhe (Tisch bis Spitzenmitte): 185 mm

MASCHINENMERKMALE
Bedienfreundliche Steuerung
■ SIEMENS SINUMERIK ONE CNC mit TOPKING GUI für grafische, dialoggestützte Programmierung; optional CAD/CAM zur Vorprogrammierung kundenspezifischer Schleifprofile.

Steifer Maschinenkörper
■ Meehanite-Gussbett mit Glüh- und Vergütungsbehandlung. Führungen hochfrequenzgehärtet und präzisionsgeschliffen; 1V1 Flachführungen für minimale Verformung und hohe Verschleißfestigkeit.

Kreuzschlittenaufbau X–Z
■ Kreuzschlitten reduziert den Platzbedarf. Schleifspindel traverse auf Z-Achse; X-Achse direkt durch Linearmotor angetrieben, kombiniert mit Box-Way für hohe Kräfteaufnahme.

X‑Achse mit Linearmotor
■ Direktangetriebener Linearmotor auf der X‑Achse für spielfreie Positionierung, geschlossenes Regelverhalten mit Linearmaß; Verfahrgeschwindigkeit bis 15000 mm/min.

Radsatz und Spindel
■ Präzisionsspindel aus Legierungsstahl SNCM-220 mit Präzisionslagern; mehrfache Wärmebehandlung und Präzisionsschleifen ergeben Oberflächenhärte > HRC62 für dauerhafte Präzision.

Werkspindel (C‑Achse) und Reitstock
■ Direktantrieb-Werkspindel mit präzisem Winkel-Encoder (Winkeltoleranz ±0,2″) und Feineinstellung zur Korrektur von Konizität. Reitstock mit automatischer Ölbadschmierung und Feineinstellung.

Räderdressur & Handhabung
■ Vielfältige Dressuroptionen mit grafischer Bedienoberfläche; optionaler Diamantwalzendresser. Standard-Schwimmkran zum Laden/Entladen der Schleifscheibe, mit Spritzschutz.

STANDARDZUBEHÖR

• CNC-Steuerung: SIEMENS SINUMERIK ONE x1
• Schleifscheibe und Flansch x1 Set
• Schleifradumrichter x1
• Diamant-Werkzeughalter (Tischbefestigung) x1
• Kühler für Arbeits-Spindel-Servo x1
• Schleifrad-Kran x1
• Hartmetall-Spitzen (2 Stk./Set) x1
• Feineinstellbarer Reitstock x1
• Linearmotor für X-Achse x1
• Linearmaß für X-Achse x1
• Drehmaß für C-Achse x1
• CAD/CAM Grafiksoftware x1
• Elektrische Anlage x1
• Voll verkleideter Spritzschutz x1
• Schmiersystem x1
• Kühlsystem x1
• Ölnebelabscheider x1
• Arbeitsleuchte x1
• Werkzeuge und Werkzeugkiste x1

OPTIONALES ZUBEHÖR

• Nockenprofil-Kupplungsringe
• Werkstückhalter (2 Stk./Set)
• 2-Punkt Stütze
• Verstellbares 3‑Backen‑Futter
• Verstellbares 4‑Backen‑Futter
• Diamantwalzendresser (Spindelflansch‑Typ)
• Diamantwalzendresser (Reitstockmontage)
• Hydraulischer Reitstock
• Auswuchtstand und Welle
• Automatische Schleifscheibenwuchtmaschine
• Ersatzschleifscheibe und Flansch
• Tastsonde
• Spaltregelung (Kollisionsschutz)
• Kundenspezifische Werkstückantriebsaufnahmen
• Magnetischer Kühlschmierstoffseparator
• Papierband‑Kühlschmierstofffilter

TECHNISCHE DATEN

• Modell: X-3550CAM
• Marke: TOPKING
• Anwendung: exzentrische, Nockenwellen-, Kurbelwellen- und polygonale Stempel‑Schleifarbeiten
• Steuerung: SIEMENS SINUMERIK ONE
• Schleifscheiben‑Spindelleistung: 11 kW (Induktionsmotor)
• X‑Achsenantrieb: Linearmotor, max. Hub 300 mm, Eilgang 20000 mm/min
• Z‑Achsenhub: 750 mm, Eilgang 10000 mm/min
• Max. Schleifdurchmesser: Ø350 mm — Max. Schleiflänge: 500 mm
• Max. Belastung zwischen Spitzen: 150 kg
• Schleifscheibenmaß: Ø610 x 50 x Ø304.8 mm — Umfangsgeschwindigkeit 45 m/sec
• Maschinengewicht: 8300 kg — Abmessungen (L×B×H): 3300 × 3200 × 2540 mm
