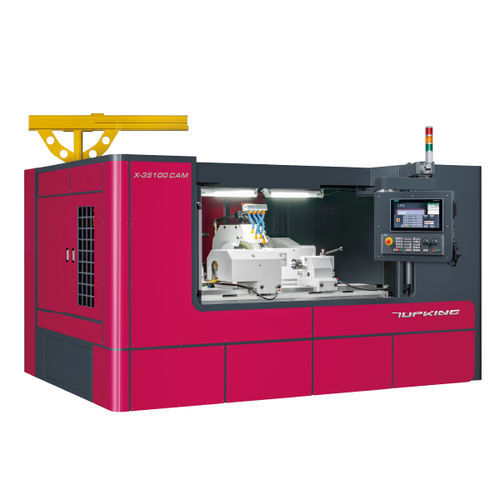

Rundschleifmaschine X-35100CAM

für Wellenfür Werkstückehorizontal

EINFÜHRUNG
Die X-CAM-Serie von TOPKING ist für das Schleifen exzentrischer und nicht kreisförmiger Bauteile wie Nockenwellen, Kurbelwellen und polygonale Stempel ausgelegt. Geeignet für Automobil-, Automatisierungs- und Werkzeug-/Formenbau. Ausgestattet mit SIEMENS SINUMERIK ONE Steuerung und TOPKING GUI zur Vereinfachung der Parametrierung und für hochpräzisen Betrieb.

LEISTUNG

• Schwenken über Tisch: Ø370 mm
• Spitzenabstand: 1000 mm
• Max. Schleifdurchmesser: Ø350 mm
• Max. Schleiflänge: 1000 mm
• Max. Zuladung zwischen Spitzen: 150 kg

MASCHINENMERKMALE

Ausgestattet mit SIEMENS SINUMERIK ONE und TOPKING grafischer Gesprächsoberfläche. Optionale CAD/CAM grafische Programmierung für kundenspezifische Schleifabläufe.

STEIFER MASCHINENBETT
Maschinenbett aus Meehanite-Gusseisen mit Glüh- und Alterungsbehandlung. Führungen hochfrequenzgehärtet und präzisionsgeschliffen. 1V1 Flachführung und verstärkte Gleitsitze gewährleisten Steifigkeit und Stabilität.

ARBEITSTISCH
Arbeitstisch permanent am Maschinenkörper verschraubt. Kreuzschlitten-Design reduziert Hublängen und verbessert Bearbeitungsgeschwindigkeit sowie Positionsstabilität.

CROSS-SLIDER-DESIGN & ACHSFÜHRUNG
Die X- und Z-Achsen verwenden eine Cross-Slide-Konfiguration; der Rührkopf fährt auf der Z-Achse, um Platz zu sparen. Die X-Achse ist box-way-gestützt und widersteht Schleifkräften; 1V1 Flachführung mit Verschleißschutz.

X-ACHSE ANTRIEB DURCH LINEARMOTOR
Die X-Achse wird direkt von einem Linearmotor angetrieben, wodurch Spiel entfällt. Closed-Loop-Regelung mit Linearmaß; Höchstgeschwindigkeit bis 15000 mm/min. Linearmotoraufbau reduziert Verschleiß für lange Lebensdauer und Energieeinsparung.

RÄDER- / SPINDELKONSTRUKTION
Schleifspindel mit Präzisionslagern. G.W.-Spindel aus SNCM-220 mit Normalisieren, Härten, Anlassen, Einsatzhärtung und Kryobehandlung, anschließendes Präzisionsschleifen und Spiegelfinish. Oberflächenhärte > HRC62 für dauerhafte Präzision und Verschleißfestigkeit.

ARBEITSSPINDEL - PRÄZISE WINKELSTEUERUNG ACHSE C
Arbeitsspindel mit Direktantrieb und hochauflösendem Winkelencoder. Winkelgenauigkeit ±0,2” geeignet für exzentrisches Schleifen, Nockenwellen, Kurbelwellen und polygonale Stempel. Mikroverstellung für Korrektur des Konus möglich.

FEINEINSTELLBARE REVOLVERPUNTE
Automatische Ölbad-Schmierung für die Reitstockspitze mit Ölstandsanzeige. Reitstock ermöglicht Konuskorrektur bei zwischen Spitzen schleifen.

RÄDER DRESSEN
Verschiedene Dressiergeräte und grafische Dressereinstellung verfügbar. Diamant-Rollendressiergerät als Option.

KRANARMSYSTEM FÜR SCHLEIFRAD
Standard-Jib-Kran zum Be- und Entladen der Schleifscheibe, am Maschinenkörper montierte Basis und Schutzhaube gegen Spritzwasser.

SPEZIFIKATIONEN

• Modell: X-35100CAM
• Marke: TOPKING
• Schleifscheibengröße: Ø610 × 50 × Ø304,8 mm; Lineargeschwindigkeit: 45 m/s
• X-Achse: Max. Hub 300 mm; Eilgang 20000 mm/min; Minimaler Vorschub 0,001 mm
• Z-Achse: Max. Hub 1350 mm; Eilgang 10000 mm/min; Minimaler Vorschub 0,001 mm
• Schleifscheiben-Spindelmotor: 11 kW (Induktion)
• Arbeitsspindel-Motor: 60,7 Nm (Direktantrieb)
• Maschinenmaße (L×B×H): 3900 × 3200 × 2540 mm; Gewicht: 9000 kg

STANDARDZUBEHÖR

• SIEMENS SINUMERIK ONE CNC-Steuerung
• Schleifscheibe und Flansch; Schleifscheibenwechselrichter
• Diamantwerkzeughalter (tischmontiert)
• Jib-Kran; Kühlsystem für Arbeitsspindel-Servo
• Hartmetall-Spitzen (2 Stk.); Reitstock mit Mikroeinstellung
• Linearmotor und Linearmaß für X-Achse; Drehmaß für C-Achse
• CAD-CAM grafische Programmierung; Elektroschrank
• Vollgeschlossene Spritzschutzhaube; Schmier- und Kühlsysteme; Ölnebelabscheider
• Arbeitsscheinwerfer; Werkzeuge (Nivellierplatte) und Werkzeugkasten

OPTIONALES ZUBEHÖR

• Cam-Locked Antriebsnocken
• Werkstückhalter (2 Stk./Satz)
• 2-Punkt-Lünette
• Verstellbares 3-Backen-Scrollfutter
• Verstellbares 4-Backen-Scrollfutter
• Diamant-Rollendressiergerät (Spindelflansch)
• Diamant-Rollendressiergerät (reitstockmontiert)
• Hydraulikreitstock
• Wuchtenständer und Wellenadapter
• Automatischer Schleifscheibenwuchtmaschine
• Ersatzschleifscheiben und Flansche
• Tastkopf; Spaltregelung
• Kundenspezifische Werkstückantriebe; magnetischer Kühlschmierstoffabscheider; Papierfilter
