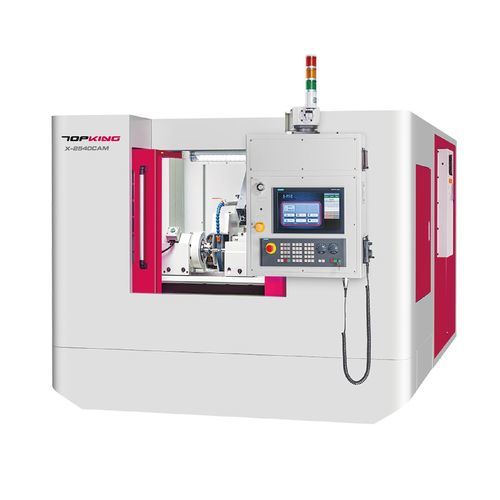

Rundschleifmaschine X-2540CAM

Nockenwellenfür Werkstückehorizontal

EINFÜHRUNG Die TOPKING X-2540CAM ist eine CNC-Unrundschleifmaschine, die für das CAM-gesteuerte Konturschleifen unter beengten Platzverhältnissen konzipiert ist. Die Maschine verwendet eine Kreuzschlittenstruktur in Kombination mit Linearmotorantrieben und Direktantriebssystemen, die ein mechanisches Spiel von Null und eine hohe Dynamik bei unrunder Interpolation ermöglichen. Die präzise Synchronisierung der C-X-Achse unterstützt die stabile Konturerzeugung für unrunde Profile. Geeignet für das Schleifen von Polygonstempeln, kleinen Nockenwellen, exzentrischen Stiften und medizinischen Präzisionskomponenten, bei denen eine konstante Genauigkeit und Wiederholbarkeit im μm-Bereich erforderlich ist. KAPAZITÄT Swing Over Table: Ø270 mm Abstand zwischen den Zentren: 400 mm Max. Schleifdurchmesser: Ø250 mm Max. Länge Schleifen: 400 mm MASCHINENMERKMALE

• BENUTZERFREUNDLICHES BEDIENSYSTEM: Ausgestattet mit SIEMENS SINUMERIK ONE Steuerung. Eingebaute TOPKING-Grafik-Klartextschnittstelle einschließlich Kurbel- und Nockenwellenschleifanwendungen. Optionale CAD/CAM-Software für grafische Programmierung und kundenspezifische Schleifgrafiken.
• STEIFER MASCHINENGRUNDLAGE: Hochsteife Meehanite-Gussbasis mit Glüh-/Alterungsbehandlung; hochfrequenzgehärtete und präzisionsgeschliffene Gleitbahnen für verformungsfreie und verschleißfeste Konstruktion.
• ARBEITSTISCH: Fest verschraubte Kreuzschlittenkonstruktion zur Reduzierung der Verfahrwege, Verbesserung der Arbeitsgeschwindigkeit und Präzisionsstabilität.
• Kreuzschlittenkonstruktion & Achsenführung: X- und C-Achse als Kreuzschlitten zur Reduzierung des Maschinenplatzes. X-Achse angetrieben durch Linearmotor mit Linearführungen und hochauflösendem Linearmaßstab für stabile Wiederholbarkeit. Zwei Achsen durch geschlossene Teleskopabdeckungen geschützt.
• X-ACHSE ANGETRIEBEN DURCH LINEARMOTOR: Direktangetriebener Linearmotor auf der X-Achse für spielfreie und präzise Positionssteuerung; geschlossener Regelkreis mit Linearmaßstab; Verfahrgeschwindigkeit bis zu 15000 mm/min; Linearmotorkonstruktion reduziert den Verschleiß und erhöht die Effizienz.
• RADKOPFKONSTRUKTION: Eingebaute Spindel für Schleifscheibe mit leichtem Schleifspindelsitz zur Verringerung von Resonanzen; eingebaute Spindel überwacht die Temperatur, um thermische Verformung zu verhindern; Hochgeschwindigkeitsrotation mit schneller Beschleunigung/Verzögerung und verbesserter Energieeffizienz.
• WERKKSTÜCKSPINDEL: Arbeitsspindel mit Direct-Drive-Motor und Präzisions-Winkelgeber; hohe Winkelauflösung ±0,2"; unterstützt Mikro-Einstellung für Kegelkorrektur.
• Feineinstellbarer Spindelstock: Automatische Ölbadschmierung und Ölstandsanzeige; ermöglicht Kegelkorrektur im zentrumsfesten Schleifmodus.

SPEZIFIKATIONEN Kapazität: Schwenkbarer Tisch - Ø270 mm; Abstand zwischen den Zentren - 400 mm; Max. Schleifdurchmesser - Ø250 mm; Max. Schleiflänge - 400 mm; Max. Last, die zwischen den Spitzen gehalten wird - 15 kg; Spitzenhöhe (vom Tisch bis zur Spitze) - 135 mm. Schleifscheibe: Größe (Außendurchmesser x Breite x Innendurchmesser) - Ø405 x 50 x Ø127 mm; Lineargeschwindigkeit - 45 m/sec. Arbeitstisch: Schwenkbarer Winkel - -1° ~ +8°. Arbeitskopf: Schwenkwinkel - fester Typ; Zentrumsgewindebohrer - MT. Nr. 3; Spindeldrehzahl - 10 ~ 300 U/min; Max. Belastung der Spindel (einschließlich Werkzeughalter) - 5 kg (max. Länge: 100 mm). Reitstock: Zentrumsgewindebohrer - MT. Nr. 3; Mittenverschiebung - manuell; Reitstockhub - 25 mm; Trommelhub - ±30 μm; Zylindrizität mit Mikroeinstellung - ±0,03 mm. X-Achse Verfahrweg: Max. Verfahrweg - 300 mm; Eilganggeschwindigkeit - 20000 mm/Min; Auto. Vorschubgeschwindigkeit - 6000 mm/Min.; Min. Vorschubeinstellung - 0,001 mm. Verfahrweg Z-Achse: Max. Verfahrweg - 580 mm; Eilganggeschwindigkeit - 10000 mm/Min; Auto. Vorschubgeschwindigkeit - 6000 mm/Min.; Min. Vorschubeinstellung - 0,001 mm. Antriebsmotoren: Schleifscheibenspindel - 11,4 kW (Einbaumotor); Werkstückspindel - 22,3 Nm (Direktantriebsmotor); Radkopfvorschub X-Achse - 1750 N (Linearmotor); Tischvorschub Z-Achse (Servomotor) - 2,29 kW; Hydraulikölpumpe - 0,37 kW; Kühlmittelpumpe - 0,37 kW. Tank-Kapazitäten: Schmieröltank 1 - 18 l; Hydrauliköltank - 18 l; Kühlmittelbehälter - 107 l. Maschine: Abmessungen - 2300 x 2210 x 1960 mm; Maschinengewicht - 4300 kg; Spitzenhöhe (vom Boden bis zur Mittelspitze) - 1110 mm. STANDARD-ZUBEHÖR

• CNC-Steuerung (SIEMENS SINUMERIK ONE) x 1 Satz
• Schleifscheibe und Flansch x 1 Satz
• Schleifscheibeninverter x 1 Satz
• Diamant-Werkzeughalter (Werkstückspindeltyp) x 1 Satz
• Kühlsystem für Arbeits-spindel-Servo x 1 Satz
• Karbidbestückte Werkstückspitzen (2 Stück/Satz) x 1 Satz
• Mikroverstellbarer Reitstock x 1 Satz
• Linearmotor für X-achse x 1 Satz
• Linearmaßstab für X-Achse x 1 Satz
• Rotationsmaßstab für C-Achse x 1 Satz
• CAD-CAM Software Grafische Programmierung x 1 Set
• Elektrisches System x 1 Set
• Vollkommen geschlossener Spritzschutz x 1 Set
• Schmiersystem x 1 Set
• Kühlsystem x 1 Set
• Ölnebelabscheider x 1 Set
• Arbeitsleuchte x 1 Set
• Werkzeuge (Nivellierblock) und Werkzeugkasten x 1 Set

OPTIONALES ZUBEHÖR

• Nockenverriegelte Mitnehmer
• Werkzeughalter (2 Stück/Satz)
• 2-Punkt-Lünette
• Einstellbares 3-Backen-Spiralfutter
• Einstellbares 4-Backen-Spiralfutter
• Diamantrollen-Abrichtgerät (Flansch-verbunden)
• Diamantrollen-Abrichtgerät (Reitstock montiert)
• Luftzylinder-Reitstock
• Schleifscheiben-Auswuchtständer und Dorn
• Auto. Schleifscheiben-Auswuchtmaschine
• Ersatz-Schleif- und Schleifscheibenflansch
• Tastmessgerät
• Spaltkontrolle
• Auslegerkran zum Be- und Entladen der Schleifscheibe
• Kundenindividuelle Werkstückantriebsvorrichtung
• Magnetischer Kühlmittelabscheider
• Papierfilter

Karakteristika / technische Daten

• Überschwenkbarer Tisch: Ø270 mm
• Abstand zwischen den Zentren: 400 mm
• Max. Schleifdurchmesser: Ø250 mm
• Max. Schleiflänge: 400 mm
• Max. Last zwischen den Spitzen gehalten: 15 kg
• Zentrumshöhe (vom Tisch bis zur Zentrierspitze): 135 mm
• Schleifscheibengröße: Ø405 x 50 x Ø127 mm
• Schleifscheiben-Lineargeschwindigkeit: 45 m/sec
• Schwenkwinkel des Arbeitstisches: -1° ~ +8°
• Spindeldrehzahl des Arbeitskopfes: 10 ~ 300 U/min
• Maximallast der Arbeitskopfspindel (Werkzeughalter): 5 kg (max. Länge 100 mm)
• Reitstockhub: 25 mm
• Trommelhub: ±30 μm
• Zylindrizität mit Mikroeinstellung: ±0,03 mm
• X-Achse Max Verfahrweg: 300 mm; Eilgang: 20000 mm/min; Auto Feed: 6000 mm/min; Min. Einstellung: 0.001 mm
• Z-Achse Max. Verfahrweg: 580 mm; Eilganggeschwindigkeit: 10000 mm/min; Automatischer Vorschub: 6000 mm/min; Min. Einstellung: 0.001 mm
• Schleifscheiben-Spindelleistung: 11,4 kW (eingebaut)
• Werkzeugkopf-Spindel-Drehmoment: 22,3 Nm (Direktantrieb)
• Werkzeugkopf-Vorschub X-Achse Kraft: 1750 N (Linearmotor)
• Tischvorschub Z-Achse Motor: 2.29 kW (Servo)
• Hydraulikölpumpe: 0,37 kW; Kühlmittelpumpe: 0,37 kW
• Schmieröltank: 18 L; Kühlmitteltank: 107 L
• Maschinenabmessungen: 2300 x 2210 x 1960 mm
• Maschinengewicht: 4300 kg
• Mittelhöhe (Boden bis Mitte Spitze): 1110 mm
