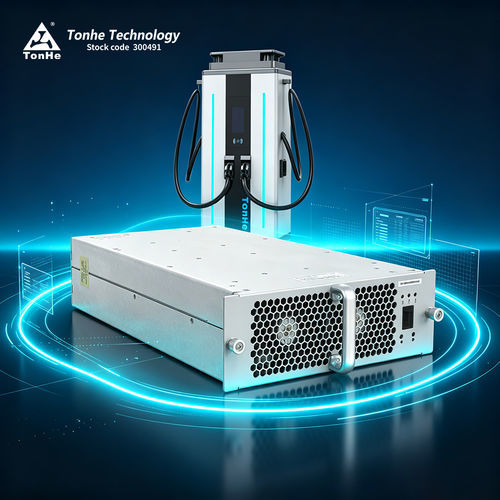

Lademodul für Elektrofahrzeug TH30F10030C8E-WT

EVDC

Produktübersicht
TH30F10030C8E-WT ist ein AC/DC-Gleichrichtermodule für Ladestationen von Elektrofahrzeugen. Es unterstützt ein dreiphasiges Vierleitersystem (dreiphasig + PE) mit einem Eingangsbereich von 285–475 VAC und eine Nennleistung bis 30 kW. Das Modul kommuniziert über CAN-Bus mit dem Hauptcontroller für Parameter, Telemetrie und Betriebssteuerung.

Vorteile

• Breiter Konstantleistungsbereich: 300–1000 VDC
• Extrem niedriger Standby-Verbrauch: <10 W
• Niedriger THD: ≤5 %
• Breiter Betriebstemperaturbereich: -40 ℃ bis +75 ℃
• Hoher Wirkungsgrad: Spitze ≥96 %

Parametrische Leistung (Zusammenfassung)
Modell: TH30F10030C8E-WT

AC-Eingang:
Nennspannung: 380 VAC, dreiphasig; Betriebsbereich 285–475 VAC
Frequenz: 50 ±5 Hz
Leistungsfaktor: ≥0,99
Eingangsüberspannungsschutz: 487 ±10 VAC
Eingangsunterspannungsschutz: 270 ±10 VAC

DC-Ausgang:
Nennausgangsleistung: 30 kW
Ausgangsspannungsbereich: 50–1000 VDC
Ausgangsstrombereich: 0,5–100 A
Konstanter Leistungsbereich: bei Vout 300–1000 VDC konstante Ausgabe 20 kW (laut Spezifikation)
Max. Wirkungsgrad: ≥96 %
Softstart-Zeit: 3–8 s
Kurzschlussschutz: Selbstwiederherstellende / Rollback-Schutzfunktion
Spannungsregelungsgenauigkeit: ≤±0,5 %
THD: ≤5 %
Stromregelungsgenauigkeit: ≤±1 %
Ungleichgewicht Stromverteilung: ≤±5 %

Betriebsumgebung
Betriebstemperatur: -40 ℃ bis +75 ℃
Relative Luftfeuchte: ≤95 % (keine Kondensation)
Höhe: ≤2000 m (Derating darüber)

Produktmerkmale

• Kühlung: Lüfterkühlung
• Standby-Verbrauch: <10 W
• Kommunikation: CAN-Bus (typ. 125 kb/s, 5 V Pegel)
• Adresseneinstellung und lokale Schnittstelle: digitales Display und Tasten
• Abmessungen: 460 × 218 × 84 mm (L × B × H)
• Gewicht: ≤13 kg
• MTBF: 500.000 Stunden

Produktion und Prüfeinrichtungen
Fertigung nach ISO9001 und IATF16949 mit automatischen SMT-Linien, Löt- und Prüfmitteln. Erstklassiges EMC-Labor (CNAS) und umfassende Prüfsysteme für abgestrahlte Emissionen, Immunität, transiente Tests und komplette Ladegerätetests. Jährliche Modulproduktion über 500.000 Einheiten nach vollständigen Produktionsschritten.

FAQ (Auswahl)

• Kommunikationsprotokoll: CAN, typische Baudrate 125 kb/s, CAN-Pegel 5 V.
• Verguss (Potting): Serie unterstützt Kleber-/Vergussfüllung.
• Installationsarten: horizontal, seitlich stehend oder umgekehrt; umgekehrte Montage kann eine kundenspezifische Frontplatte ohne Griff erfordern.
• Lieferzeit: Muster/kleine Bestellungen typ. ~7 Tage; große oder kundenspezifische Bestellungen erfordern Koordination (z. B. bis ~35 Tage je nach Produktion).
• Zahlungsbedingungen: Standard 100% TT im Voraus; verhandelbar für langfristige Kooperation (z. B. 50%+50% oder 30%+70%).
• Garantie: Standard 12 Monate ab Empfang.
• After-Sales: Online- und Vor-Ort-Serviceoptionen gemäß Vertrag.

Technische Spezifikationen

• Modell: TH30F10030C8E-WT
• Marke: Tonhe
• HS-Code: 8504409999
• Nennleistung: 30 kW
• AC-Eingang: 285–475 VAC (dreiphasig), Nenn 380 VAC
• Frequenz: 50 ±5 Hz
• DC-Ausgangsbereich: 50–1000 VDC
• Ausgangsstrom: 0,5–100 A
• Konstanter Leistungsbereich: 300–1000 VDC (20 kW konstant in diesem Bereich laut Spez.)
• Max. Wirkungsgrad: ≥96 %
• Standby-Verbrauch: <10 W
• THD: ≤5 %
• Spannungsregelungsgenauigkeit: ≤±0,5 %
• Stromregelungsgenauigkeit: ≤±1 %
• Kühlung: Lüfter
• Softstart: 3–8 s
• Abmessungen (L×B×H): 460 × 218 × 84 mm
• Gewicht: ≤13 kg
• Betriebstemperatur: -40 ℃ bis +75 ℃
• Relative Luftfeuchte: ≤95 % (keine Kondensation)
• Höhe: ≤2000 m (Derating darüber)
• MTBF: 500.000 Stunden
• Kommunikation: CAN-Bus (125 kb/s, 5 V Pegel)
