EV-Lademodul TH30DS10030C8E-WT

DC

Produktübersicht

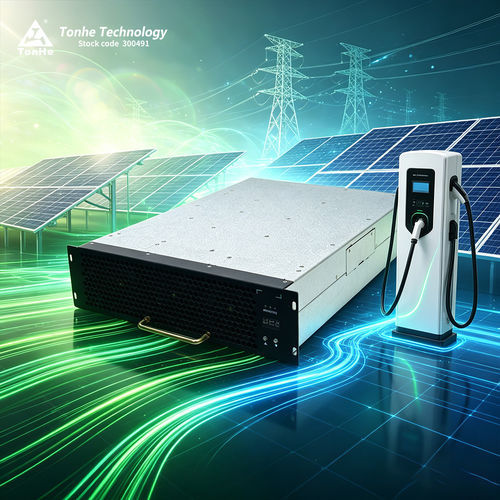

TH30DS10030C8E-WT ist ein hocheffizientes, leistungsdichtes DC/DC-Lademodul von Tonhe für Ladestationen von Elektrofahrzeugen. Es unterstützt Eingang 200–850 VDC (Nennspannung 750 VDC), liefert eine Nennausgangsleistung von 30 kW und bietet einen breiten Konstantleistungsbereich von 300–1000 VDC. Das Modul kann bei Umgebungstemperaturen bis 55 °C ohne Leistungsreduzierung mit voller Leistung betrieben werden und kommuniziert über CAN-Bus mit dem Hauptcontroller zur Parametereinstellung, Telemetrie und Betriebssteuerung.

Produktvorteile

• Spitzenwirkungsgrad ≥98 %
• Ultraweiter Konstantleistungsbereich: 300–1000 VDC
• Extrem niedriger Standby-Verbrauch: <10 W
• Niedrige Gesamtverzerrung: ≤5 %
• Weiter Betriebstemperaturbereich: -30 °C bis +75 °C
• Volllast-Schallpegel: ≈55 dB

Parametrische Leistung
Modell: TH30DS10030C8E-WT
DC-Eingang — Nennspannung: 750 VDC; Betriebsbereich: 200–850 VDC
DC-Eingang — Max. Strom: 60 A
DC-Ausgang — Nennausgangsleistung: 30 kW
DC-Ausgang — Ausgangsspannungsbereich: 50–1000 VDC
DC-Ausgang — Ausgangsstrombereich: 0,5–100 A
Ausgangs-Konstantleistungsbereich: 300–1000 VDC (konstant 30 kW in diesem Bereich)
Spitzenwirkungsgrad: ≥98 %
Softstartzeit: 3–8 s
Kurzschlussschutz: Selbst-Rollback-Schutz
Spannungsregelgenauigkeit: ≤ ±0,5 %
Stromregelgenauigkeit: ≤ ±1 %
Stromverteilungs-Ungleichgewicht: ≤ ±5 %
Betriebstemperatur: -30 °C bis +75 °C
Relative Luftfeuchtigkeit: 5 % RH bis 95 % RH (keine Kondensation)
Höhe: ≤2000 m (Leistungsdrosselung über 2000 m)

Produkteigenschaften

• Kühlung: Lüfterkühlung
• Standby-Verbrauch: <10 W
• Kommunikationsprotokoll: CAN (typische Baudrate 125 kb/s, Pegel 5 V)
• Adress-/Parameter-Einstellung: digitale Anzeige und Tasten
• Abmessungen (T × B × H): 437,5 mm × 300 mm × 84 mm
• Gewicht: ≤16 kg
• MTBF: 500.000 Stunden

Produktionszentrum
Tonhe Technology besitzt ISO9001- und IATF16949-Zertifizierungen. Die Fertigung umfasst automatische SMT-Linien, Lotpastendruck und -inspektion, Wellenlöt-Assemblies, automatische Schutzlackierungslinien sowie Alterungs- und Testlinien. Die jährliche Produktionskapazität übersteigt 500.000 Ladebausteine nach vollständigen Produktionsprozessen.

Testzentrum
Das Unternehmen betreibt ein CNAS- und DiLAC-zertifiziertes EMC-Labor mit einer halb-anechoischen 3-m-Kammer, Chroma-Last, AC-Quelle, Yokogawa WT1800 Leistunganalysator, Fluke-Multimeter, Temperatur-/Feuchte-Kammern und weiteren Testsystemen für umfassende Validierung von Modulen und Ladegeräten.

Verpackung & Versand
Kleinmengen: Express Tür-zu-Tür (z. B. FedEx, DHL, UPS). Große Sendungen: Seefracht oder Luftfracht in Containern, je nach Menge und Kundenanforderung.

FAQ (Auswahl)

• Kommunikationsprotokoll: CAN (typische CAN-Baudrate 125 kb/s, Pegel 5 V)
• Verguss (potting): Module unterstützen Verguss mit Kleber/Harz
• Installation: Horizontal, seitlich oder umgekehrt möglich (bei umgekehrter Montage kann ein kundenspezifisches Frontpanel ohne Griff erforderlich sein)
• Lieferzeit: ~7 Tage für Mengen ≥10; Muster ggf. vorrätig; große/ kundenspezifische Bestellungen ~35 Tage
• Zahlungsbedingungen: Standard 100% T/T im Voraus; verhandelbar bei langfristiger Zusammenarbeit (z. B. 50%/50% oder 30%/70%)
• Anpassung: OEM/ODM verfügbar; Firmenname, Logo und Modell können auf dem Typenschild gedruckt werden; Farbe und Form anpassbar
• Garantie: Standard 12 Monate ab Warenerhalt
• Kundendienst: Online- und Vor-Ort-Service je nach Vertrag; 24-Stunden-Reaktionsschema verfügbar
• Zertifizierungen & Export: ISO9001, IATF16949, CE, TUV; Export in mehrere Länder

Technische Spezifikationen

• Modell: TH30DS10030C8E-WT
• DC-Eingang Nennspannung: 750 VDC (Betriebsbereich 200–850 VDC)
• DC-Eingang Maximalstrom: 60 A
• Nennausgangsleistung: 30 kW
• Ausgangsspannungsbereich: 50–1000 VDC
• Ausgangsstrombereich: 0,5–100 A
• Ausgangs-Konstantleistungsbereich: 300–1000 VDC (30 kW konstant)
• Spitzenwirkungsgrad: ≥98 %
• Softstartzeit: 3–8 s
• Kurzschlussschutz: Selbst-Rollback
• Spannungsregelgenauigkeit: ≤ ±0,5 %
• Stromregelgenauigkeit: ≤ ±1 %
• Stromverteilungs-Ungleichgewicht: ≤ ±5 %
• Betriebstemperatur: -30 °C bis +75 °C
• Relative Luftfeuchtigkeit: 5 % RH bis 95 % RH (keine Kondensation)
• Höhe: ≤2000 m
• Kühlung: Lüfterkühlung
• Standby-Verbrauch: <10 W
• Kommunikation: CAN (125 kb/s, Pegel 5 V)
• Adress-Einstellung: digitale Anzeige und Tasten
• Abmessungen: 437,5 mm × 300 mm × 84 mm
• Gewicht: ≤16 kg
• MTBF: 500.000 Stunden
