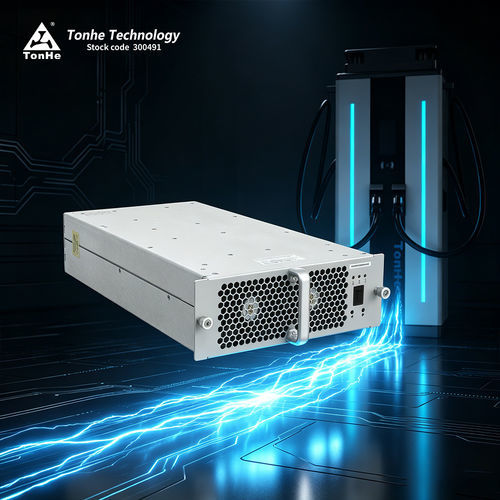

Power Modul / SiC TH30F10030C8E-WT

ACDC

Kurzbeschreibung
Das TH30F10030C8E-WT ist ein hocheffizientes, leistungsdichtes AC/DC‑Modul von Tonhe für EV‑Ladestationen. Es akzeptiert dreiphasige Vierleiter-Eingänge (3Ø + PE), unterstützt 285VAC–475VAC Eingangsbereich und liefert bis zu 30kW (Nutzbereich für Konstantleistung: 300–1000VDC). Das Modul kommuniziert über CAN‑Bus mit der Hauptsteuerung für Parameterkonfiguration, Betriebsdaten und Statussteuerung.

Vorteile

• Großer Konstantleistungsbereich: 300–1000VDC
• Sehr geringer Standby‑Verbrauch: <10W
• Niedrige Gesamtklirrfaktor (THD): ≤5%
• Großer Betriebstemperaturbereich: -40℃ bis +75℃
• Hoher Wirkungsgrad: Spitze ≥96%

Parametrische Leistungsdaten (Schlüsselwerte)

• Modell: TH30F10030C8E-WT
• AC‑Eingang Nennspannung: 380Vac (Drehstrom, ohne Neutralleiter); Betriebsbereich 285–475Vac
• Frequenz: 50±5Hz
• Leistungsfaktor: ≥0.99
• AC Überspannungsschutz: 487±10Vac; Unterspannungsschutz: 270±10Vac
• DC Nennausgangsleistung: 30kW
• DC Ausgangsspannungsbereich: 50–1000Vdc
• DC Ausgangsstrombereich: 0.5–100A
• Konstantleistung: bei 300–1000Vdc konstante 20kW Ausgabe (Konstantstrombetrieb in angegebenen Bereichen)
• Spitzenwirkungsgrad: ≥96%
• Soft‑Start Zeit: 3–8s
• Kurzschlussschutz: Selbstrücksetzender Schutz
• Spannungsregelgenauigkeit: ≤±0.5%
• Stromregelgenauigkeit: ≤±1%
• Ungleichgewicht Stromaufteilung: ≤±5%
• THD: ≤5%

Betriebsumgebung

• Arbeitstemperatur: -40℃ bis +75℃
• Relative Luftfeuchte: ≤95% (keine Kondensation)
• Höhe: ≤2000m (Leistungsreduktion über 2000m)

Produkteigenschaften

• Kühlung: Lüfterkühlung
• Standby‑Leistungsaufnahme: <10W
• Kommunikationsprotokoll: CAN (CAN‑Bus), Baudrate 125 kb/s, Pegel 5V
• Adressierung/Einstellung: Digitalanzeige mit Tastenbedienung
• Abmessungen (L×B×H): 460 × 218 × 84 mm
• Gewicht: ≤13 kg
• MTBF: 500.000 Stunden
• Montage: horizontal, seitlich stehend oder umgekehrt (Frontplatten‑Anpassungen möglich)
• Potting (Verguss) optional möglich

Produktion & Prüflabor
Hergestellt in Anlagen mit ISO9001‑ und IATF16949‑Zertifizierung. Produktionsprozesse umfassen SMT‑Linien, Wellenlöten, Beschichtung und Alterungstests. Prüfzentrum mit EMC‑Labor und umfassender Prüf‑Ausrüstung für Ladegeräte und Module.

Zertifikate & Export
Unternehmens‑ und Produktzertifizierungen: ISO9001 und IATF16949; Module und Ladegeräte verfügen über Zertifikate wie CE/TUV und werden in mehrere Länder exportiert.

Verpackung & Versand
Produkte werden in schützender Verpackung für See-, Luft‑ oder Expressversand verpackt. Kleine Bestellungen per Express; Großmengen per Seefracht oder Luftfracht in Containern.

FAQ (Auswahl)

• F: Welches Kommunikationsprotokoll nutzt das Modul?
  A: CAN; Baudrate 125 kb/s; Pegel 5V.
• F: Unterstützen die Module Potting (Verguss)?
  A: Ja, die Serien unterstützen Verguss auf Anfrage.
• F: Welche Einbauorientierungen sind möglich?
  A: Horizontal, seitlich stehend oder umgekehrt; Frontplattenanpassung möglich.
• F: Typische Lieferzeit?
  A: Abhängig von Menge und Anpassung; Richtwert: ~35 Tage für große/ kundenspezifische Produktionen; kleine Mengen/Proben schneller.
• F: Zahlungsbedingungen?
  A: Standardmäßig Vorausüberweisung (TT); verhandelbare Bedingungen für langfristige Partnerschaften.
• F: Gewährleistungsdauer?
  A: Standardgarantie 12 Monate ab Wareneingang.
• F: After‑Sales Service?
  A: Online‑ und Vor‑Ort‑Support je nach Vertrag; 24‑Stunden Reaktionsregelung für Projektfälle.

Technische Daten

• Modell: TH30F10030C8E-WT
• Marke: Tonhe
• AC‑Eingangsspannung: 380Vac Nennwert (Drehstrom); Bereich 285–475Vac
• Eingangsfrequenz: 50±5Hz
• Eingangsleistungsfaktor: ≥0.99
• Eingangsüberspannung: 487±10Vac
• Eingangsniederspannung: 270±10Vac
• DC Nennausgangsleistung: 30kW
• Ausgangsspannungsbereich: 50–1000Vdc
• Ausgangsstrombereich: 0.5–100A
• Konstantleistungsbereich: 300–1000Vdc (20kW konstant im angegebenen Bereich)
• Spitzenwirkungsgrad: ≥96%
• Soft‑Start Zeit: 3–8s
• Kurzschlussschutz: selbstrückstellend
• Spannungsregelgenauigkeit: ≤±0.5%
• THD: ≤5%
• Stromregelgenauigkeit: ≤±1%
• Ungleichgewicht Stromverteilung: ≤±5%
• Betriebstemperatur: -40℃ bis +75℃
• Relative Luftfeuchte: ≤95% (keine Kondensation)
• Höhe: ≤2000m (Derating darüber)
• Kühlung: Lüfter
• Standby‑Leistung: <10W
• Kommunikation: CAN
• Adressierung: digitales Display und Tasten
• Abmessungen: 460 × 218 × 84 mm
• Gewicht: ≤13 kg
• MTBF: 500.000 Stunden
