EV-Lademodul TH30F10030C9E-WT

DC

Übersicht

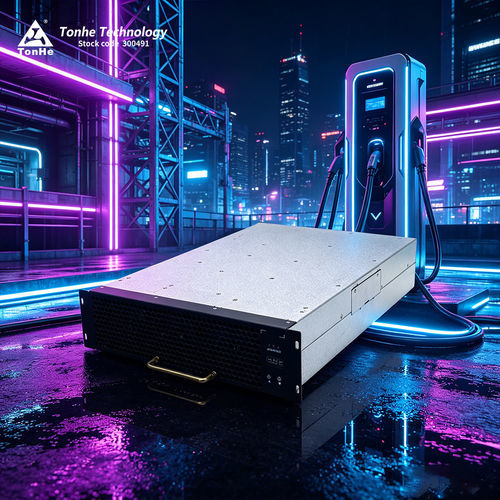

TH30F10030C9E-WT ist ein geräuscharmes, hocheffizientes AC/DC-Modul mit hoher Leistungsdichte, entwickelt für EV-Ladestationen. Es unterstützt Dreiphasen-Vierleitereingang und liefert stabile DC-Ausgangsleistung bis 30 kW. Fernsteuerung und Kommunikation erfolgen über CAN-Bus.

Hauptfunktionen

• Nenn-Ausgangsleistung: 30 kW.
• Ultraweiter Bereich konstanter Leistung: konstante 30 kW Ausgangsleistung über breiten DC-Spannungsbereich.
• CAN-Bus Kommunikation für Parametrierung, Betriebsdaten-Erfassung und Statussteuerung.

Technische Tabelle (Schlüsselparameter)

• Modell: TH30F10030C9E-WT
• AC-Eingangsspannung: Nenn 380 VAC (Dreiphasig, ohne Neutralleiter), Betriebsbereich 285–475 VAC
• Eingangsfrequenz: 50 ±5 Hz
• Eingangsleistungsfaktor: ≥0,99
• Eingangs-Überspannungsschutz: 487 ±10 VAC
• Eingangs-Unterspannungsschutz: 270 ±10 VAC
• DC-Ausgang Nennleistung: 30 kW
• DC-Ausgangsspannungsbereich: 50–1000 VDC
• DC-Ausgangsstrombereich: 0,5–100 A
• Konstanter Leistungsbereich: 300–1000 VDC (konstant 30 kW)
• Spitzenwirkungsgrad: ≥96,5%
• Softstart-Zeit: 3–8 s
• Kurzschlussschutz: Self-Rollback
• Spannungsregelgenauigkeit: ≤±0,5%
• Stromregelgenauigkeit: ≤±1%
• THD: ≤5%
• Stromteilungsungleichgewicht: ≤±5%
• Betriebstemperatur: -30 ℃ bis +75 ℃
• Relative Luftfeuchte: ≤95% (ohne Kondensation)
• Höhe: ≤2000 m (Leistungsabfall über 2000 m)
• Kühlung: Lüfterkühlung
• Leistungsaufnahme im Standby: <6 W
• Kommunikationsprotokoll: CAN (125 kbps, 5 V)
• Adresseneinstellung: digitales Display und Tasten
• Abmessungen (L×B×H, ohne Griff): 437,5 × 300 × 84 mm
• Gewicht: ≤16 kg
• MTBF: 500.000 Stunden

Produktbeschreibung
Der TH30F10030C9E-WT ist für EV-Ladeanwendungen optimiert und kombiniert geringe Geräuschentwicklung mit hoher Leistungsdichte. Er unterstützt einen weiten AC-Eingangsspannungsbereich und liefert stabile DC-Ausgangsleistung bis 30 kW. Das Design ermöglicht den Betrieb in weiten Umgebungs-Temperaturbereichen ohne Derating innerhalb der angegebenen Grenzen. CAN-Bus ermöglicht Fernkonfiguration und Statusüberwachung.

Technische Spezifikationen

• Modell: TH30F10030C9E-WT
• Marke: Tonhe
• Nenn-DC-Ausgangsleistung: 30 kW
• DC-Ausgangsspannung: 50–1000 VDC
• DC-Ausgangsstrom: 0,5–100 A
• Konstanter Leistungsbereich: 300–1000 VDC
• Spitzenwirkungsgrad: ≥96,5%
• Spannungsregelung: ≤±0,5%
• Stromregelung: ≤±1%
• THD: ≤5%
• Kühlung: Lüfter
• Standby-Leistung: <6 W
• Kommunikation: CAN (125 kbps, 5 V)
• Abmessungen: 437,5 × 300 × 84 mm (ohne Griff)
• Gewicht: ≤16 kg
• Betriebstemperatur: -30 ℃ bis +75 ℃
• MTBF: 500.000 Stunden
