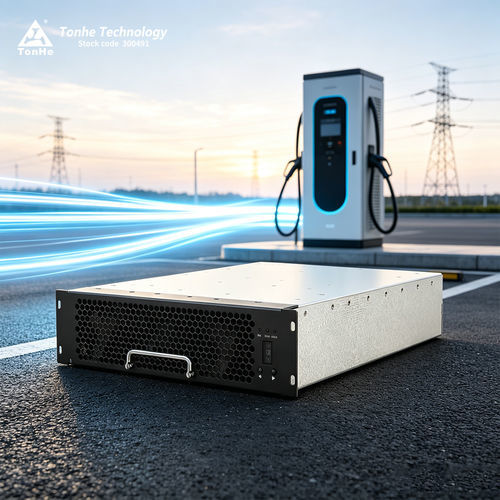

Digitales Wandlermodul TH30F10025C7E-WT

Spannung / StromCAN-Busdreiphasig

Produktübersicht
Der TH30F10025C7E-WT ist ein AC/DC-Gleichrichtermodule von TonHe für Ladestationen von Elektrofahrzeugen. Er liefert eine Nennausgangsleistung von 30 kW und unterstützt einen großen Konstantleistungsbereich von 250–1000 VDC. Das Gerät akzeptiert eine Dreiphasen-Vierleiter-Eingangsspannung (270–490 VAC, Nennwert 380 VAC) und verwendet intelligente Luftkühlung mit wählbaren Normal- und Silent-Modi. Die Kommunikation mit der Hauptsteuerung erfolgt über CAN-Bus zur Parameterkonfiguration und Zustandssteuerung. Dieser Gleichrichter arbeitet mit dem BMS des Fahrzeugs zusammen, um das Laden durchzuführen; ohne kompatibles BMS ist Laden nicht möglich.

Produktvorteile

• Großer Konstantleistungsbereich: 250–1000 VDC
• Extrem geringer Standby-Verbrauch: <10W
• Niedrige Gesamtverzerrung (THD): ≤5%
• Großer Betriebstemperaturbereich: -40℃ bis 75℃
• Hohe Spitzeneffizienz: ≥96%

AC-Eingang
Eingangsspannung: 270–490 VAC (Nennwert 380 VAC, dreiphasig vierleiter)
Eingangsfrequenz: 50±5Hz
Eingangsleistungsfaktor: ≥0.99
Überspannungsschutz: 490±10 VAC
Unterspannungsschutz: 270±10 VAC

DC-Ausgang
Nennausgangsleistung: 30 kW
Ausgangsspannungsbereich: 50–1000 VDC
Ausgangsstrombereich: 0,5–120 A
Konstantleistungsbereich: 250–1000 VDC bei 30 kW
Spitzeneffizienz: ≥96%
Sanftanlaufzeit: 3–8 s
Kurzschlussschutz: Automatische Rückstellung
Spannungsregelgenauigkeit: ≤±0,5%
THD: ≤5%
Stromregelgenauigkeit: ≤±1%
Ungleichgewicht Stromverteilung: ≤±5%

Betriebsumgebung
Betriebstemperatur: -30℃ bis 75℃
Relative Luftfeuchtigkeit: ≤95% (ohne Kondensation)
Höhe: ≤2000 m (Leistungsreduzierung darüber)

Produktmerkmale
Kühlmethode: Ventilator-Kühlung
Standby-Leistungsaufnahme: <10W
Kommunikationsprotokoll: CAN
Adresseneinstellung: Digitale Anzeige und Tasten
Abmessungen (L×B×H): 437.5×300×84 mm
Gewicht: ≤15 kg
MTBF: 500.000 Stunden

Technische Daten

• Modell: TH30F10025C7E-WT
• Marke: TonHe
• Nennausgangsleistung: 30 kW
• AC-Eingangsspannung: 270–490 VAC (Nennwert 380 VAC)
• Eingangsfrequenz: 50±5Hz
• DC-Ausgangsspannungsbereich: 50–1000 VDC
• Ausgangsstrombereich: 0,5–120 A
• Konstantleistungsbereich: 250–1000 VDC (konstant 30 kW)
• Spitzeneffizienz: ≥96%
• Gesamtverzerrung (THD): ≤5%
• Spannungsregelgenauigkeit: ≤±0,5%
• Stromregelgenauigkeit: ≤±1%
• Ungleichgewicht Stromverteilung: ≤±5%
• Betriebstemperaturbereich: -30℃ bis 75℃
• Relative Luftfeuchtigkeit: bis zu 95% (keine Kondensation)
• Höhe: ≤2000 m (Leistungsreduzierung darüber)
• Kühlung: Ventilator-Kühlung
• Kommunikation: CAN
• Abmessungen (L×B×H): 437.5×300×84 mm
• Gewicht: ≤15 kg
• MTBF: 500.000 Stunden
