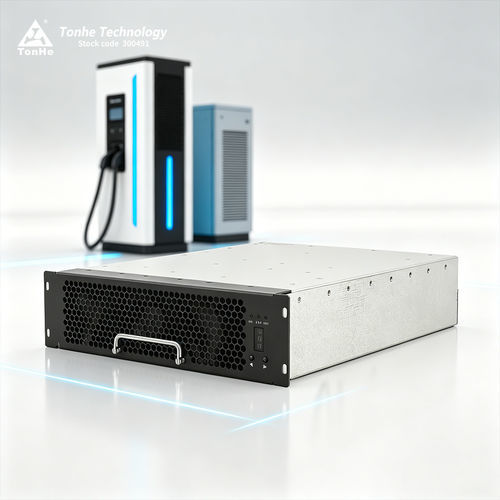

EV-Lademodul TH30F10025C7E-WT

DC

Produktübersicht
Der TH30F10025C7E-WT ist ein AC/DC‑EV‑Gleichrichtermodul für Ladestationen. Er liefert eine Nennausgangsleistung von 30 kW, unterstützt dreiphasigen Vierleiter‑Eingang (3~ + PE) und einen großen Konstantleistungsbereich von 250–1000 VDC. Intelligente Luft-/Lüfterkühlung mit auswählbaren Betriebsarten. CAN‑Kommunikation ermöglicht Parametrierung und Steuerung sowie Interaktion mit dem Fahrzeug‑BMS.

Produktvorstellung
Für Schnellladeanwendungen ausgelegt: Eingangsbereich 270–490 VAC (Drehstrom, Netzspannung) und konstante Abgabe von 30 kW im Bereich 250–1000 VDC. Normal‑ und Silent‑Lüftermodi; CAN‑Schnittstelle (typ. 125 kb/s); Ladevorgang nur bei vorhandenem kompatiblem BMS.

Produktvorteile

• Großer Konstantleistungsbereich: 250–1000 VDC
• Sehr niedriger Standby‑Verbrauch: <10 W
• Niedrige Gesamtverzerrung (THD): ≤5 %
• Weiter Betriebstemperaturbereich: -30℃ bis 75℃
• Hoher Spitzenwirkungsgrad: ≥96 %

Parametrische Leistung (Kurzfassung)
Modell: TH30F10025C7E-WT

AC‑Eingang:

• Nennspannung: 380 VAC (3‑Phasen); Betriebsbereich 270–490 VAC
• Frequenz: 50±5 Hz
• Leistungsfaktor: ≥0,99
• Über/Unterspannungsschutz: 490±10 VAC / 270±10 VAC

DC‑Ausgang:

• Nennausgangsleistung: 30 kW
• Ausgangsspannungsbereich: 50–1000 VDC (Konstantleistung 250–1000 VDC)
• Strombereich: 0,5–120 A
• Spitzenwirkungsgrad: ≥96 %
• Soft‑Start: 3–8 s
• Schutzfunktionen: Kurzschluss‑Self‑Rollback; Spannungsregelgenauigkeit ≤±0,5 %; Stromregelung ≤±1 %; Stromverteilungsungleichgewicht ≤±5 %

Betriebsumgebung

• Betriebstemperatur: -30℃ bis 75℃
• Relative Luftfeuchte: ≤95 % (keine Kondensation)
• Höhe: ≤2000 m (Leistungsreduzierung darüber)

Produkteigenschaften

• Kühlung: Lüfterkühlung, auswählbare Modi
• Standby‑Leistung: <10 W
• Kommunikation: CAN (typ. 125 kb/s, Pegel 5 V)
• Adress‑/Einstellung: Digitalanzeige mit Tastenbedienung
• Modulabmessungen: 437,5 × 300 × 84 mm (L × B × H)
• Gewicht: ≤15 kg
• MTBF: 500.000 Stunden

Produktion & Testkapazitäten
Fertigung nach ISO9001 und IATF16949 mit vollautomatischen SMT‑ und Montagelinien. Prüfkapazitäten umfassen eine halb‑anechoische 3‑m‑EMV‑Kammer, Klima‑/Feuchtigkeitskammern, Hochleistungs‑Leistungsanalysatoren und DC/AC‑Lasten zur Validierung von Ladesystemen.

Zertifikate & Verpackung
Qualitätszertifikate: ISO9001, IATF16949. Produktzertifizierungen z. B. CE/TÜV. Verpackung/Versand: Express für kleine Bestellungen, See-/Luftfracht für Großmengen.

FAQ (Kerndaten)

• Kommunikationsprotokoll: CAN (typ. 125 kb/s, Pegel 5 V)
• Verguss/Epoxidfüllung: für die Serie unterstützt
• Montagearten: horizontal, seitlich stehend oder kopfüber (ggf. Frontplattenanpassung nötig)
• Lieferzeiten: Muster/kleine Mengen kurz; große/ kundenspezifische Bestellungen nach Produktionsplanung
• Zahlungsbedingungen: TT im Voraus üblich; verhandelbar bei langfristiger Zusammenarbeit
• Garantie: 12 Monate ab Wareneingang

Technische Spezifikationen

• Modell: TH30F10025C7E-WT
• Marke: TonHe
• AC‑Eingang: 270–490 VAC, 3‑Phasen, 50±5 Hz, PF ≥0,99
• DC‑Ausgang: 30 kW, 50–1000 VDC, 0,5–120 A
• Konstanter Leistungsbereich: 250–1000 VDC bei 30 kW
• Spitzenwirkungsgrad: ≥96 %
• THD: ≤5 %
• Standby‑Leistung: <10 W
• Betriebstemperatur: -30℃ bis 75℃
• Kühlung: Lüfterkühlung
• Abmessungen: 437,5 × 300 × 84 mm
• Gewicht: ≤15 kg
• MTBF: 500.000 Stunden
